5. Einstellen des Gerätes

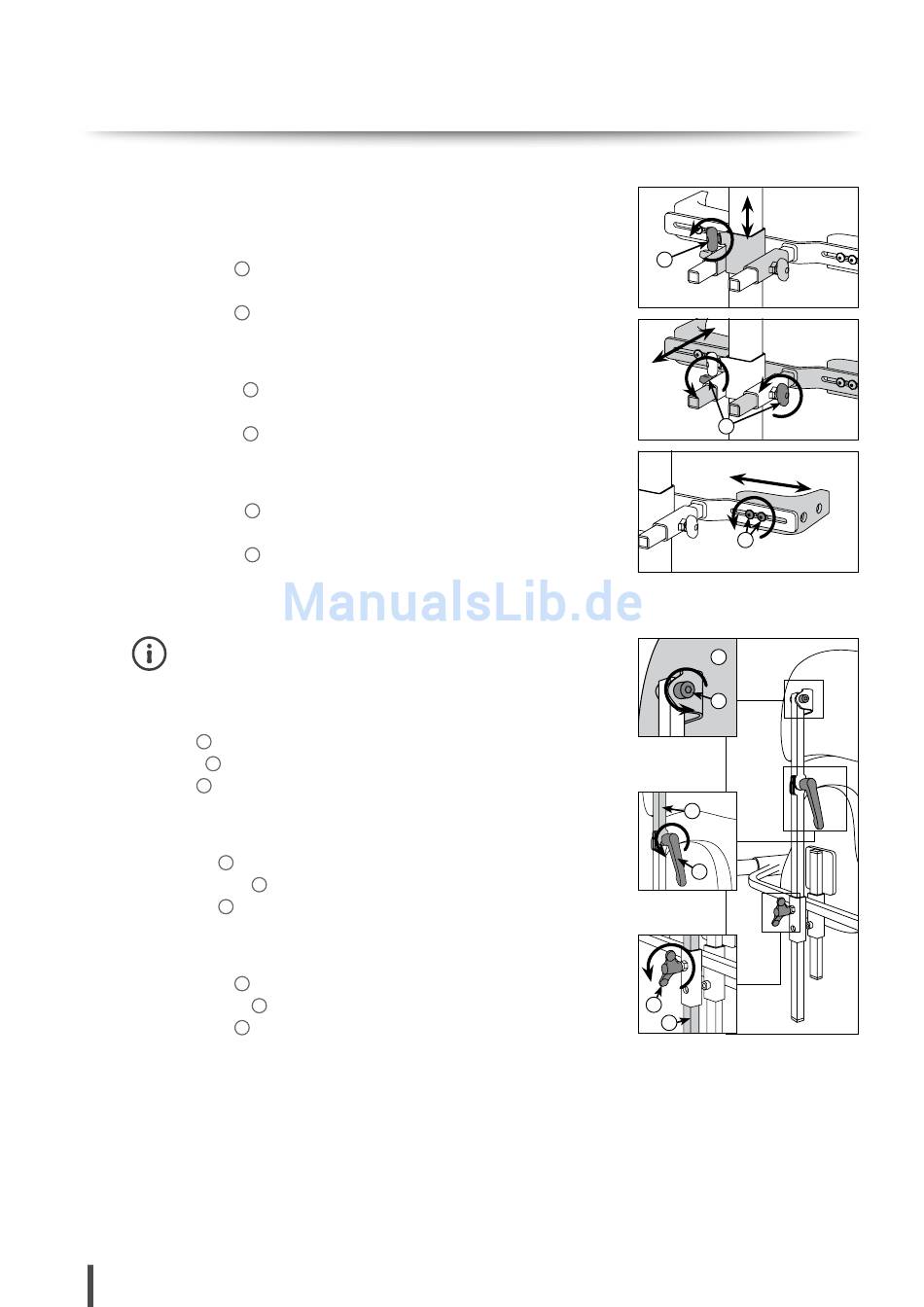

5.12 S P I N E N P E LOT T E (O P T I O N A L )
Höhenverstellung
Flügelschraube gegen den Uhrzeigersinn lösen.
1
Spinenpelottenhalter auf gewünschte Höhe einstellen.
Flügelschraube im Uhrzeigersinn wieder fest drehen.
1
Tiefenverstellung
Flügelschrauben gegen den Uhrzeigersinn an der Halterung lösen.
2
Spinenpelotten in der Tiefe verstellen.
Flügelschrauben im Uhrzeigersinn wieder fest drehen.
2
Breitenverstellung
Beide Schrauben
2
Spinenpelottenpolster in der Breite verstellen.
Beide Schrauben
2
5.13 KO P F S T Ü T Z E (O P T I O N A L )
Die Kopfstütze wird am Rückenpelottenhalter befestigt. Sollte diese in
der Tiefe verstellt werden, wird die Kopfstütze automatisch mitverstellt.
Neigungsverstellung, Kopfauflage
Schraube gegen den Uhrzeigersinnlösen.
1
Kopfstütze in gewünschte Neigung versetzen.
2
Schraube im Uhrzeigersinn wieder fest anziehen.
1
Winkelverstellung, Kopfstützenhalter
Klemmhebel gegen den Uhrzeigersinn lösen.
3
Kopfstützenhalter
4
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
3
Höhenverstellung
Flügelschraube gegen den Uhrzeigersinn lösen.
5
Kopfstützenhalter
6
Flügelschraube im Uhrzeigersinn wieder fest anziehen.
5
24
gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest drehen.
auf die gewünschte Winkelung verstellen.
an die gewünschte Höhe schieben.
1
2
3
2
1
4
3
5
6
