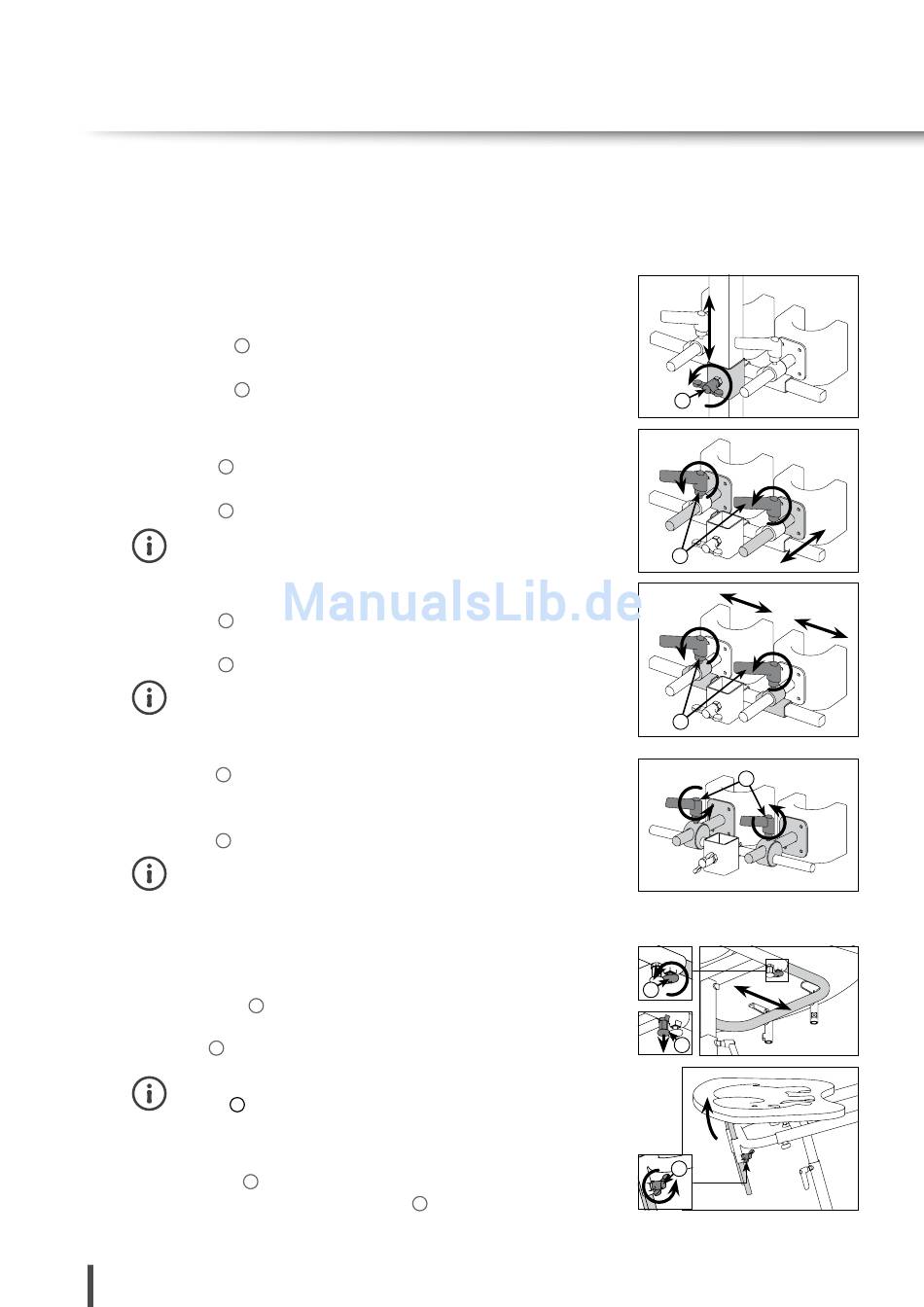

5. Einstellen des Gerätes
5.6 K N I E P E LOT T E N
Die Verstellmöglichkeiten beziehen sich auf die Standard- und 3-Ebenen-
Halterungen, die bei den U-förmigen und den anatomischen Kniepe-
lotten verwendet werden.
Höhenverstellung
Flügelschraube gegen den Uhrzeigersinn lösen.
1
Kniepelotten auf die gewünschte Höhe schieben.
Flügelschraube im Uhrzeigersinn wieder fest anziehen.
1
Tiefenverstellung
Klemmhebel gegen den Uhrzeigersinn lösen.
2
Kniepelotten in der Tiefe verstellen.
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
2
Wiederholen Sie den Vorgang um die zweite Kniepelotte einzustellen.

Breitenverstellung

Klemmhebel gegen den Uhrzeigersinn lösen.
2
Kniepelotte in der Breite anpassen.
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
2
Wiederholen Sie den Vorgang um die zweite Kniepelotte einzustellen.
3-Ebenen Kniepelotten
Klemmhebel gegen den Uhrzeigersinn lösen.
4
Die Kniepelotte kann nun in der Breite, Tiefe und vertikalen Winkelung
angepasst werden.
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
4
Wiederholen Sie den Vorgang um die zweite Kniepelotte anzupassen.
5.7 T H E R A P I E T I S C H
Tischtiefenverstellung
Beide Mini-Wings
1
Therapietisch in der Tiefe verstellen.
Mini-Wings im Uhrzeigersinn wieder fest anziehen.
1
Die maximale Verstellung ist erreicht, wenn der Arretier-
bolzen auslöst.
2
Tischplattenschrägverstellung
Flügelschrauben gegen den Uhrzeigersinn lösen. Tisch auf die ge-
1
wünschte Höhe anheben. Flügelschrauben
22
(optional)
gegen den Uhrzeigersinn lösen.
(optional)
wieder fest anziehen.
