Winkelverstellung, Kniewinkel
Beide Klemmhebel
Fußbank in die gewünschte Winkelung versetzen.
Beide Klemmhebel

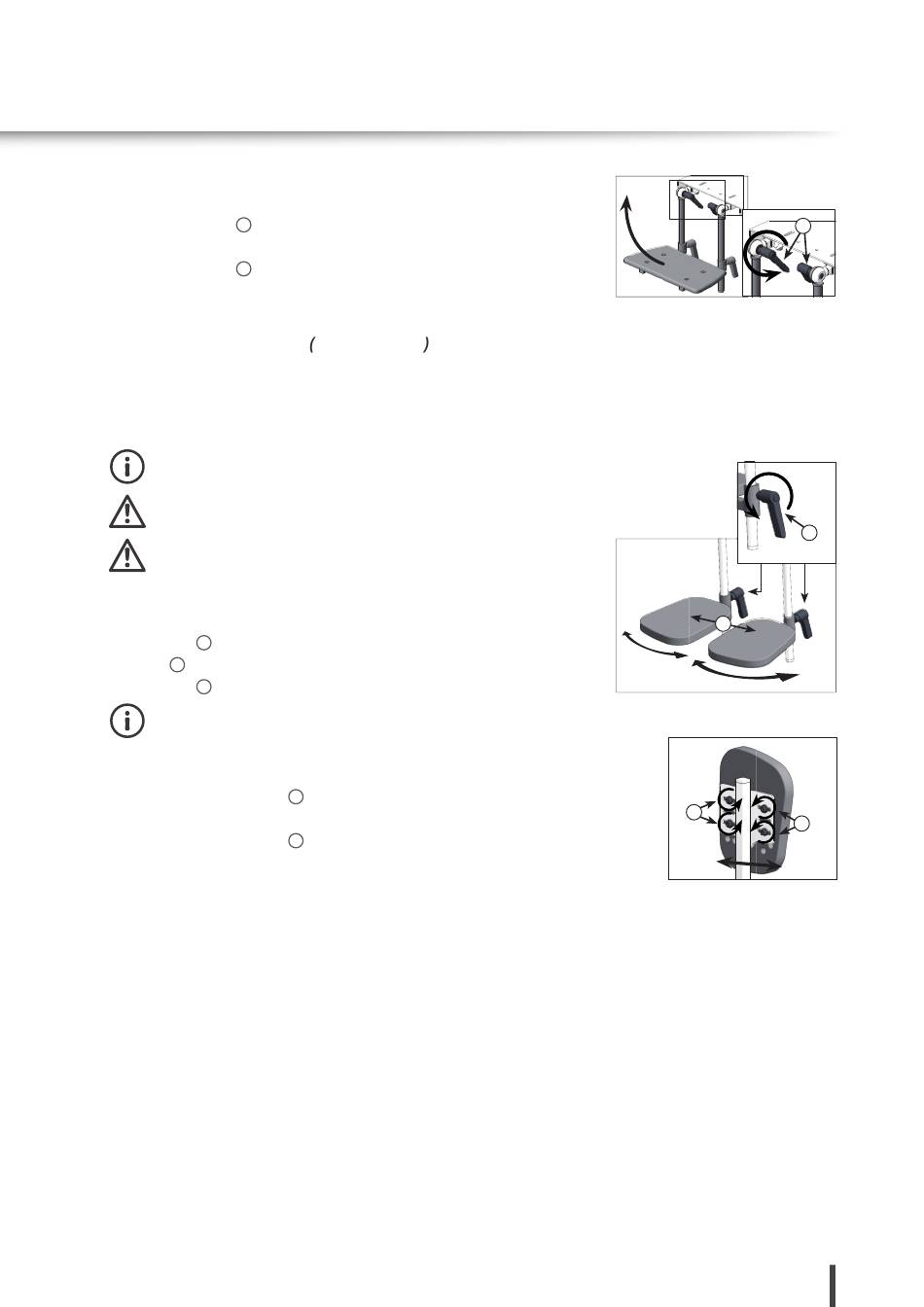

5.7 FU ß B A N K , G E T E I LT O P T I O N A L
Die geteilte Fußbank kann zusätzlich zu den Standard-Einstellungsmög-
lichkeiten der durchgehenden Fußbank nach außen und innen, bzw. in
der Breite eingestellt werden.
Die Einstellung von Fußbankhöhe, -tiefe und -winkel erfolgt wie im
Kapitel „5.6 Fußbank, durchgehend" beschrieben.
Es ist auf Klemm- und Quetschgefahr zu achten!
Beim Hinsetzen und Aufstehen nicht auf die
Fußbank steigen – es besteht Kippgefahr!
Horizontale Verstellung, Fußbank
Klemmhebel
gegen den Uhrzeigersinn lösen.
1
Fußbank
in der horizontalen Position einstellen.
2
Klemmhebel
im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die zweite Fußbank einzustellen.
Breitenverstellung, Fußbank
Innensechskant-Schrauben
Fußbank in der Lage einstellen.
Innensechskant-Schrauben
Wiederholen Sie den Vorgang um die zweite Fußbank einzustellen.
Technische Änderungen und Druckfehler vorbehalten.
gegen den Uhrzeigersinn lösen.
3
im Uhrzeigersinn wieder fest anziehen.
3
gegen den Uhrzeigersinn lösen.
3
im Uhrzeigersinn wieder fest anziehen.
3
3
1
2
3
3
