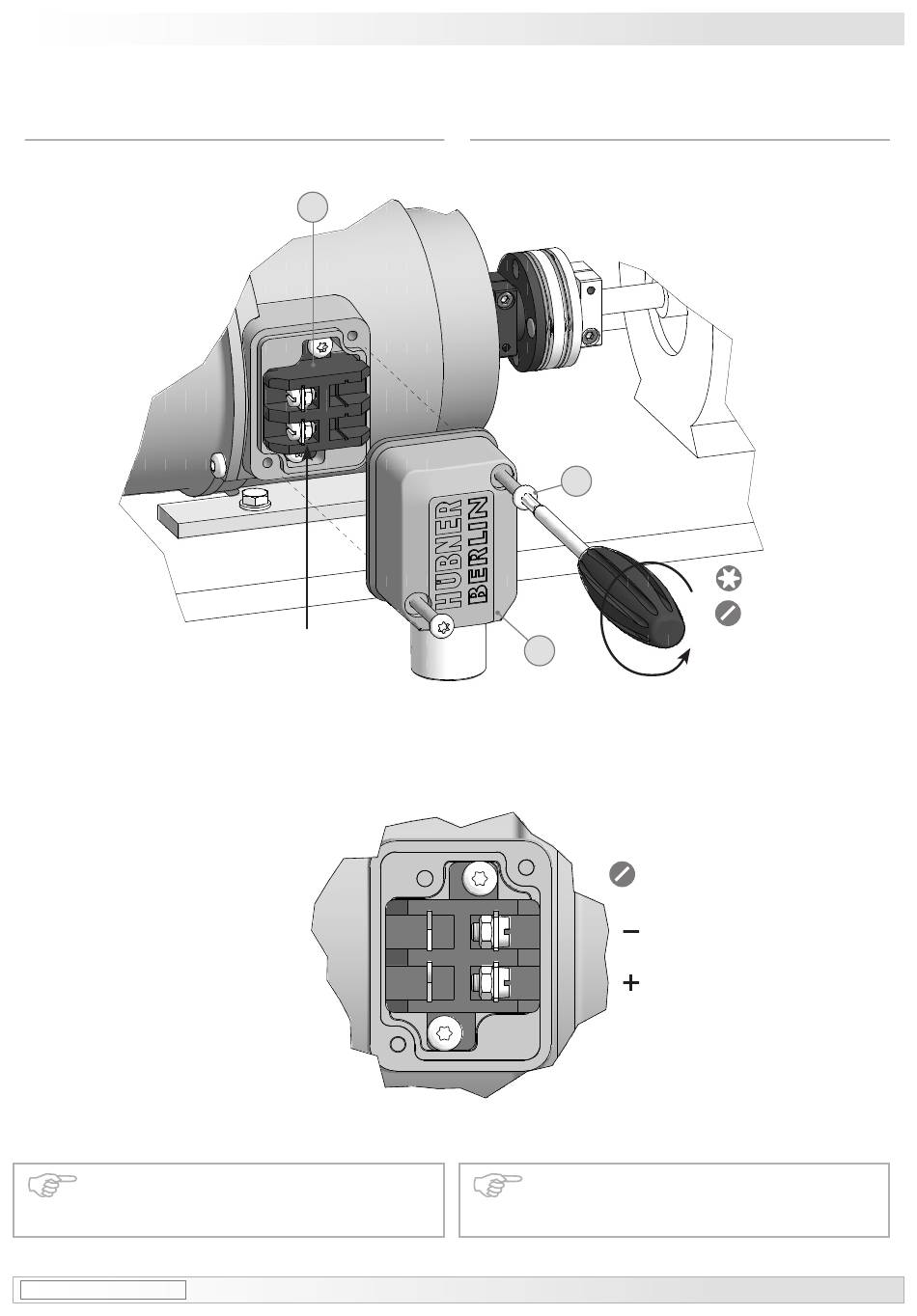

Elektrischer Anschluss

Polarität bei positiver Drehrichtung
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
MB038.2 - 11261381
Baumer_FAPY_DE_EN_202309_MI_11261381 (23A1)
*
10
Ansicht X
View X
Ansicht X
View X
Elektrischer Anschluss / Electrical connection
6

Electrical connection

Polarity for positive rotating direction
8
7
A2
A1
To ensure the specified protection of
the device the correct cable diameter
must be used.
Montage / Mounting
TX 20
1/4 Inch
Zul. Anzugsmoment
Max. tightening torque
M = 2...3 Nm
t
1/4 Inch
6 4
12
