4
Montage / Mounting
4.4

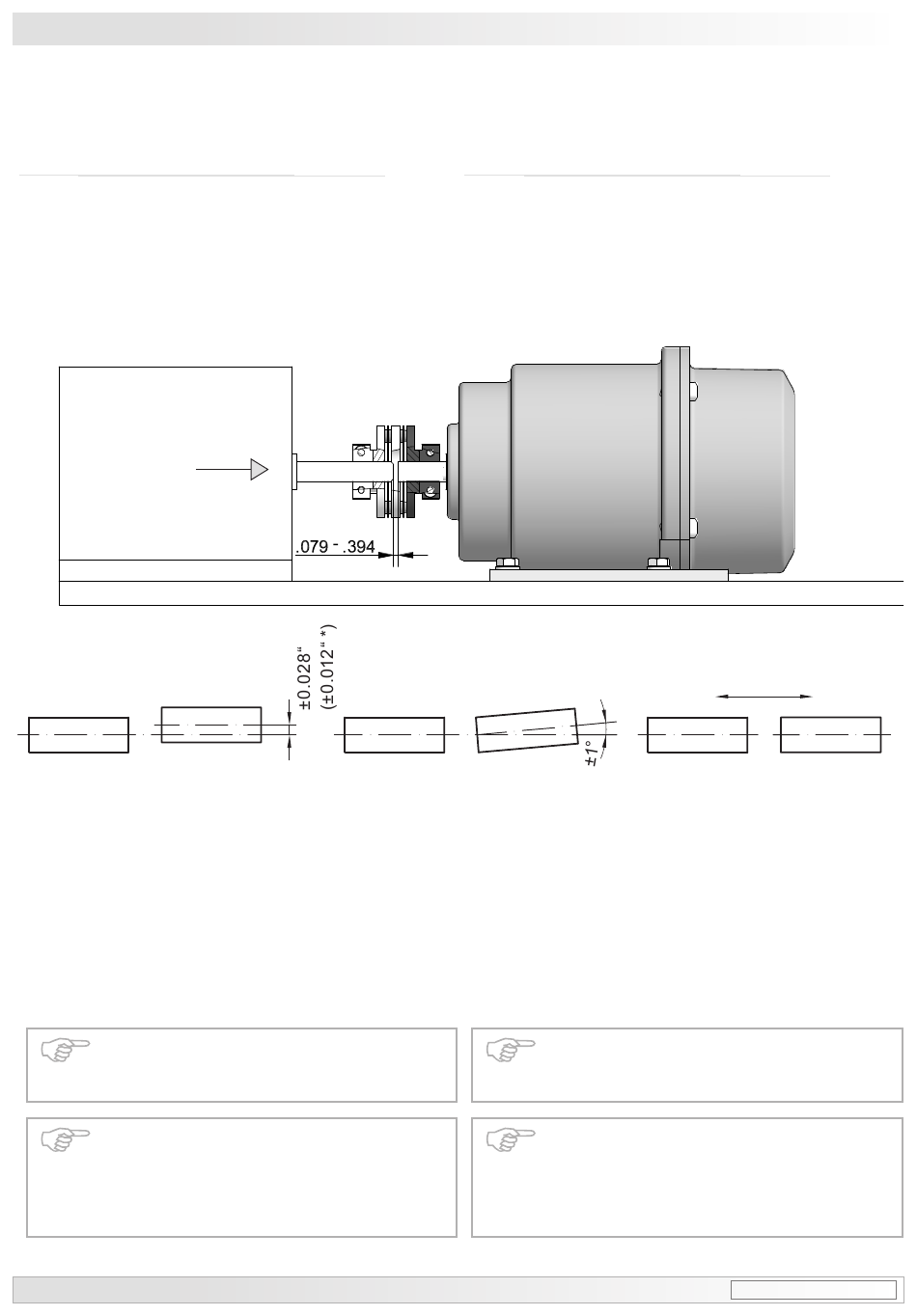

Maximal zulässige Montagefehler
unter Verwendung der Baumer Hübner
Federscheibenkupplung K 35
Geräte mit Vollwelle sollten unter Verwen-
dung der Baumer Hübner Federschei-
benkupplung K35 (Zubehör) angetrieben
werden, die sich ohne axialen Druck auf
die Welle schieben lässt.
F
max
Zulässiger Parallelversatz
Admissible parallel misalignment
* Mit isolierender Kunststoffnabe
With insulated hub
Die Montage an den Antrieb muss mit
möglichst geringem Winkelfehler und
Parallelversatz erfolgen.
Das harte Aufschlagen von Kupp-
lungsteilen auf die Welle ist wegen der
Gefahr von Kugellagerbeschädi-
gungen nicht zulässig.
9
= 10N
Zulässiger Winkelfehler
Admissible angular error
4.4
Maximum permissible mounting toler-
ance when the Baumer Hübner K 35
spring disk coupling is used
Devices with a solid shaft should be
driven through the Baumer Hübner K35
spring disk coupling (accessory), that can
be pushed onto the shaft without axial
loading.
Alle Abmessungen in Millimeter (wenn nicht anders angegeben)
All dimensions in millimeters (unless otherwise stated)
The device must be mounted on the
drive with the least possible angular
error and parallel misalignment.
Coupling components must not be
driven onto the shaft with improper
force (e. g. hammer impacts), because
of the risk of damaging the ball
bearings.
Baumer_FAPY_DE_EN_202309_MI_11261381 (23A1)
±0,007" (±0,002" *)
Zulässige Axialbewegung
Admissible axial movement
MB038.2 - 11261381
