7.
8.
2.5.2

Beispielverdrahtungen

Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung
angeschlossen wird.
RUGGEDCOM RSG2100
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1040-22
Gerät befindlichen Schutzschaltungen gegen Überspannung und transiente
Spannungen.
Befestigen Sie die Erdungsklemme an der Stromquelle mit einer Ringzunge Nr. 6
und einer Schraube Nr. 6-32 am Gehäusemasseanschluss des Geräts. Stellen Sie
sicher, dass die Schraube mit 1,7 N·m (15 lbf·in) angezogen ist.
1
Edelstahlbolzen
1
Schraube Nr. 6-32
2
Ringzunge Nr. 6
3

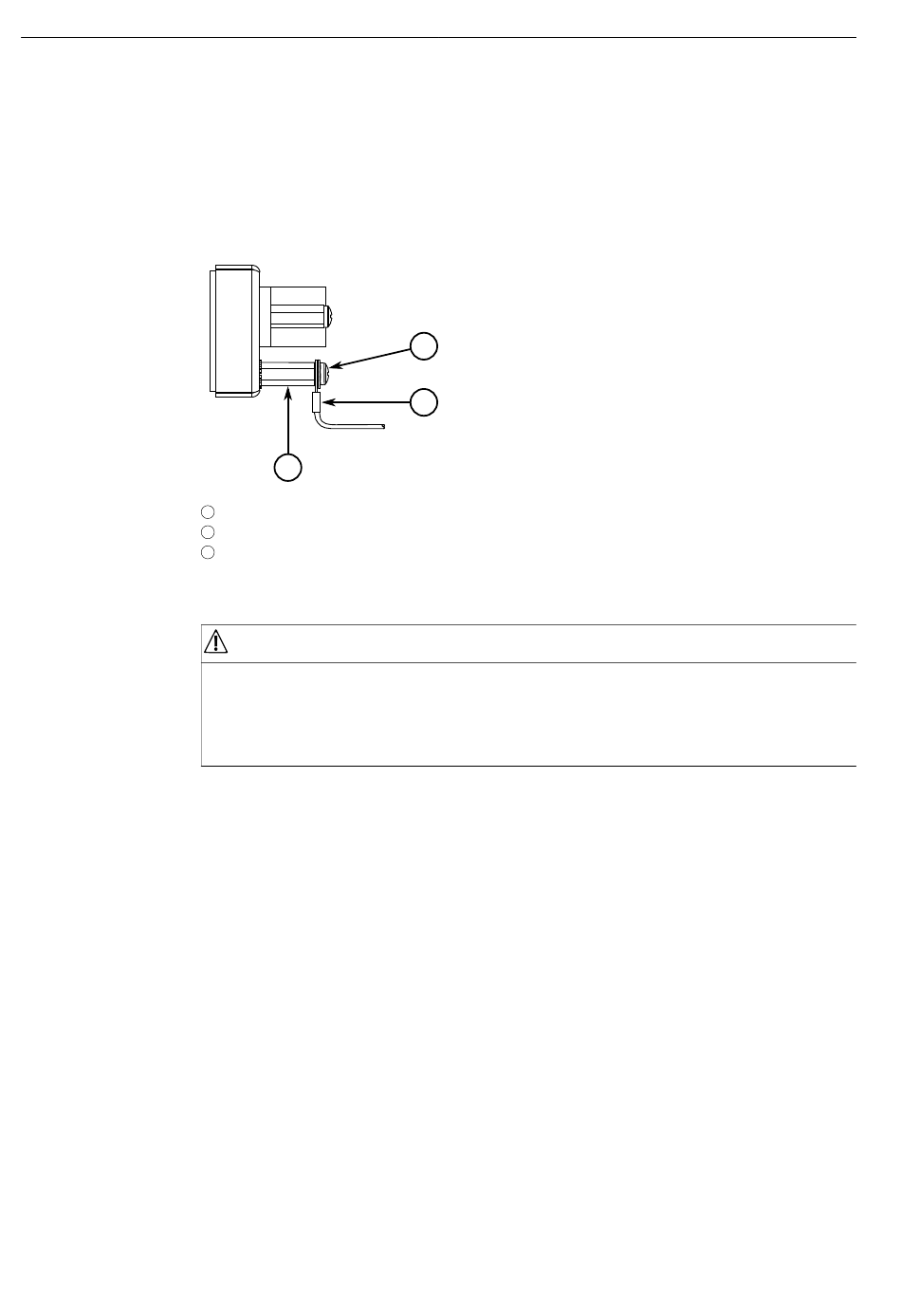

Abbildung 2.6 Gehäusemasseanschluss
GEFAHR
Stromschlaggefahr – Lebensgefahr, Gefahr von schweren
Personenschäden und/oder Sachschäden
Stellen Sie sicher, dass die mitgelieferte Klemmenabdeckung stets angebracht
ist, bevor das Gerät mit Strom versorgt wird.
Installieren Sie die Klemmenabdeckung.
2
3
Installieren des Geräts
2.5.2 Beispielverdrahtungen
17
