Kommunikations-Ports; Modulzuweisung - Siemens SIMATIC NET RUGGEDCOM RSG2100 Handbuch

Kommunikations-Ports

Der RUGGEDCOM RSG2100 kann mit Kommunikationsports verschiedener Typen
ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.

Modulzuweisung

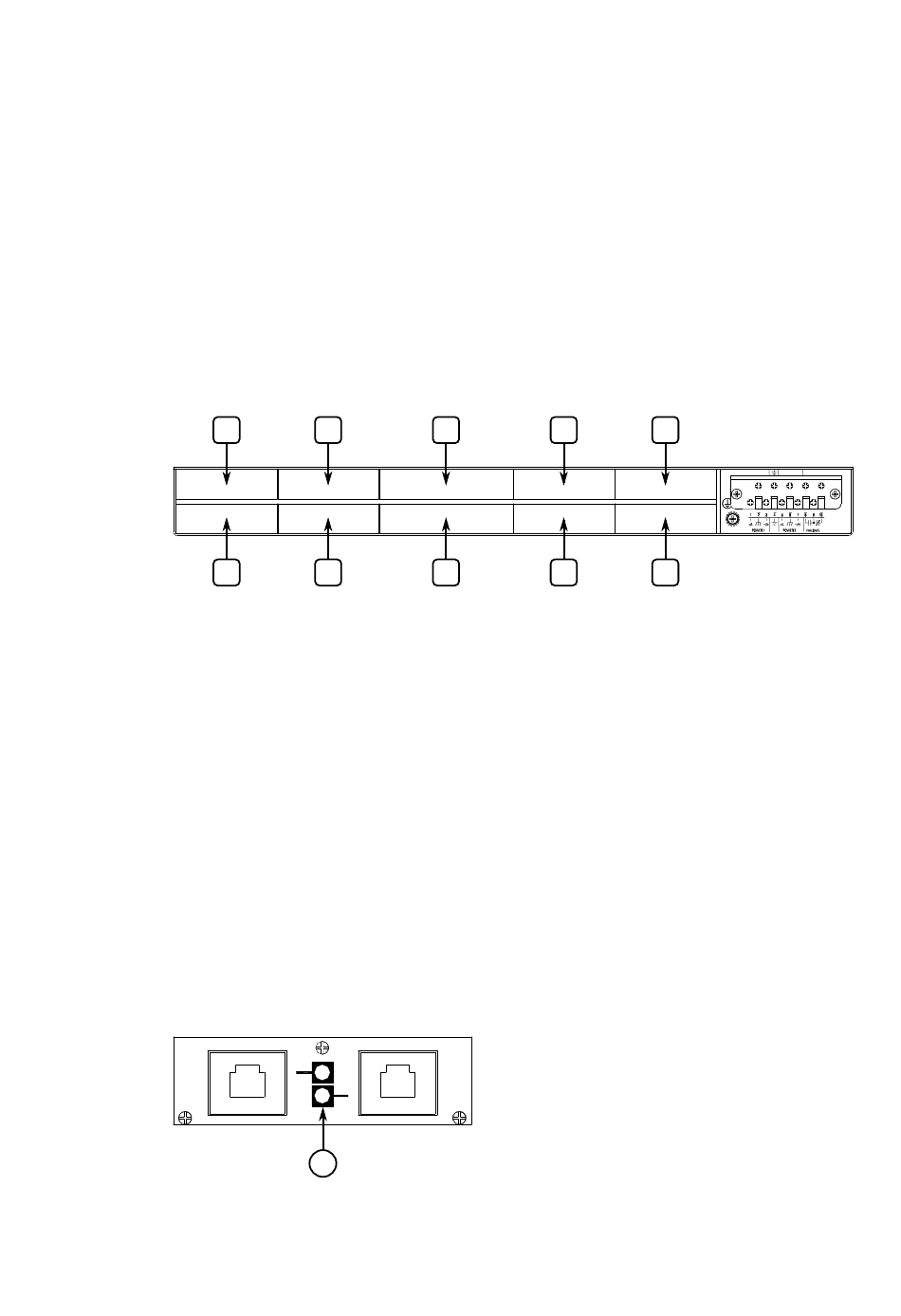

Abbildung 4.1
Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2100-Gehäuse:
•
•
•
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei
über die RUGGEDCOM RSG2100-Bedienoberfläche ermittelt werden. Weitere
Informationen zum Lesen der Werksdaten-Datei finden Sie im "RUGGEDCOM ROS
Konfigurationshandbuch" zum RUGGEDCOM RSG2100.
Port-LEDs
Jeder Kommunikationsport verfügt über eine LED, die den Portzustand (Verbindung/
Aktivität) anzeigt.
RUGGEDCOM RSG2100
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1040-22
1 3
2 4
Modulzuweisung
Steckplatz 5 unterstützt ein Paar Gigabit-Ethernet-Ports (1 GBit/s)
Steckplatz 6 unterstützt einen einzelnen Gigabit-Ethernet-Port (1 GBit/s)
Alle anderen Ports unterstützen eine beliebige Kombination aus Ethernet-
Anschlüssen in Glasfaser- oder Kupfertechnik für bis zu 100 MBit/s
1
5 7
6 8
4
9
10
