Installieren des Geräts
2.3.2 Montage des Geräts auf Hutschiene
2.
3.
4.
2.3.2 Montage des Geräts auf Hutschiene
Für die Montage auf einer Hutschiene kann der RUGGEDCOM RSG2100 mit Panel-/
Hutschienenadaptern ausgestattet werden, die auf jeder Seite des Gehäuses
vorinstalliert werden. Mit Hilfe der Adapter kann das Gerät auf eine Hutschiene
(35 mm oder 1,4 in) geschoben werden.
Eine Hutschienenmontage wird in Umgebungen mit konstanten Vibrationen nicht
empfohlen.
Gehen Sie wie folgt vor, um das Gerät auf einer Hutschiene zu montieren:
1.
12
1
3
Rückseite
1
Vorderseite
2
Baugruppenträgeradapter
3

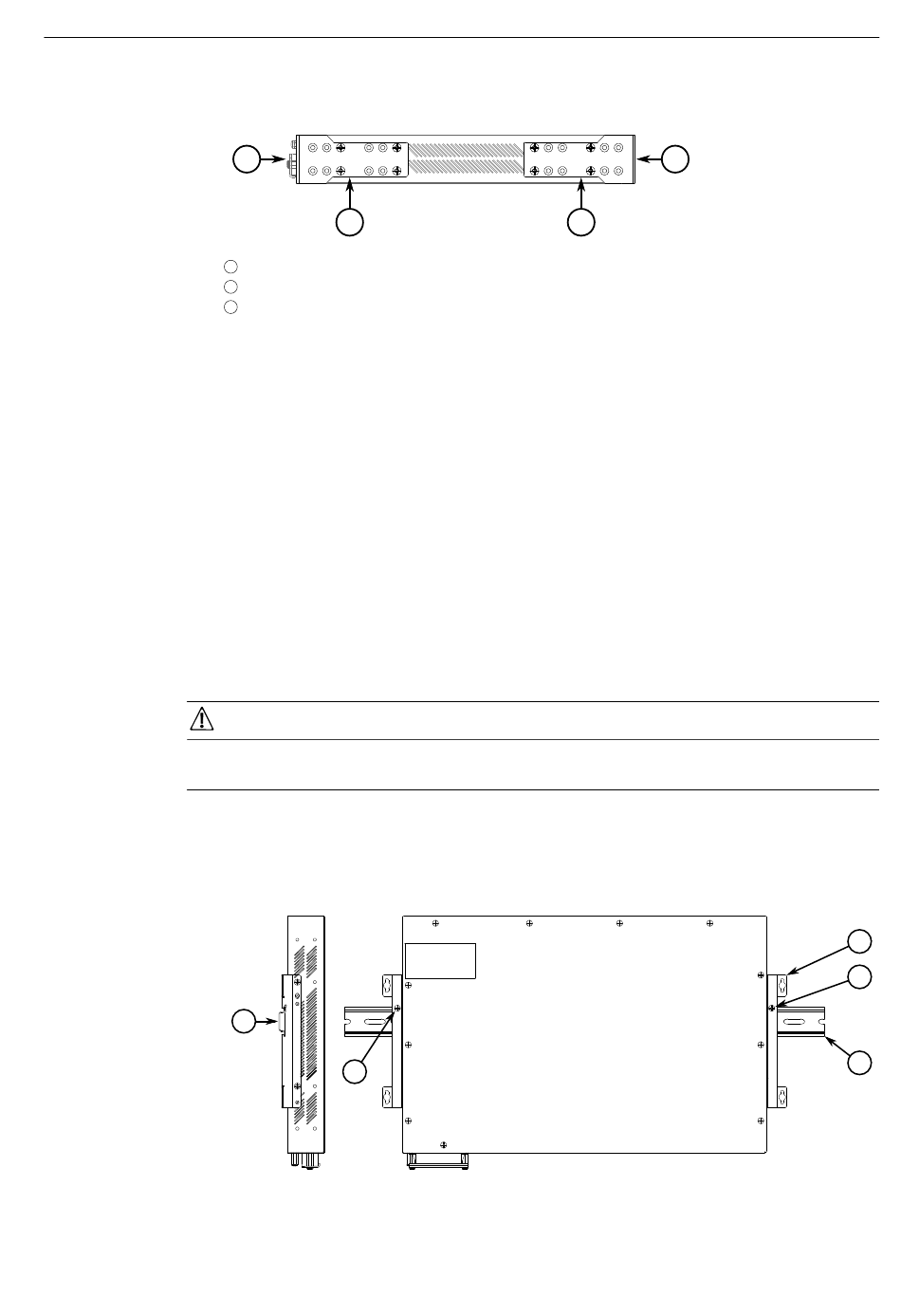

Abbildung 2.1 Adapter für die Montage im Baugruppenträger
Zum Schutz vor Schwingungen montieren Sie die Adapter gegebenenfalls auf
der gegenüberliegenden Seite des Geräts.
Schieben Sie das Gerät in den Baugruppenträger.
Fixieren Sie die Adapter mit den mitgelieferten Befestigungen am
Baugruppenträger.
NOTICE
Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in
Position.
2
3
2
3
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1040-22
1
3
2
RUGGEDCOM RSG2100
