2.6.3
Beispielverdrahtungen

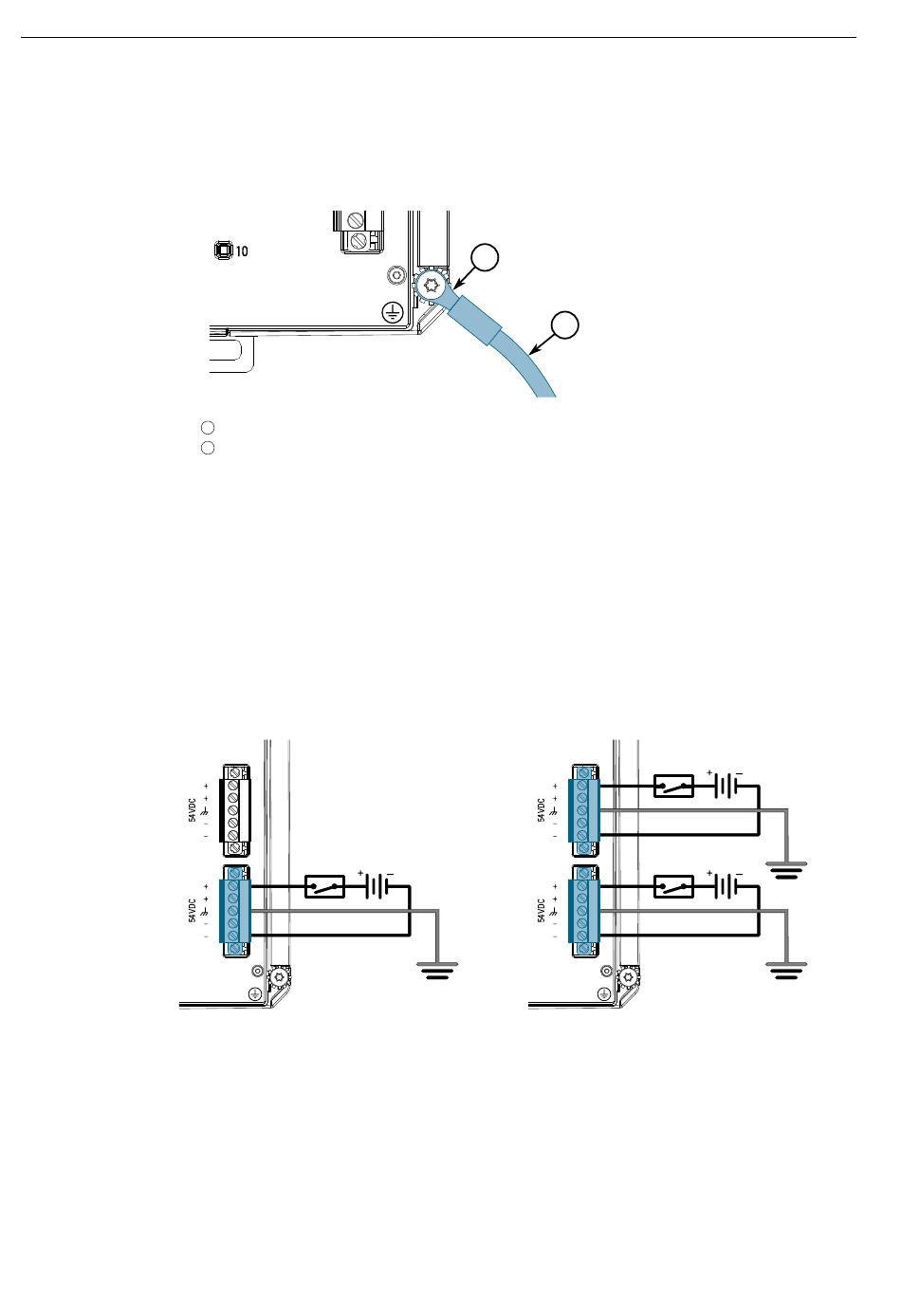

Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung an
das Gerät angeschlossen wird.
Abbildung 2.11
RUGGEDCOM RST916P
Montagehandbuch, 04/2022, C79000-G8900-1489-02
Verbinden Sie die Masse-Erdungsschraube mit Erde (Erdpotential). Es empfiehlt
sich, den Erdungsanschluss mit einem Ring- oder -Flachkabelschuh M4
abzuschließen und mit einem Drehmoment von 1,7 Nm (15 lbf-in) festzuziehen.
Schraube M4
1
Ringkabelschuh M4
2
Abbildung 2.10
Masse-Erdungsanschluss
Schließen Sie die externe Stromversorgung an. LED Power leuchtet grün, wenn
das Gerät hochgefahren ist und zeigt damit an, dass Spannung am Gerät anliegt.
Konfiguration einzelnes DC-
Netzteil
2.6.3 Beispielverdrahtungen
1
2
Abbildung 2.12
Installation des Geräts
Konfiguration zwei DC-
Netzteile
19
