Installieren des Geräts

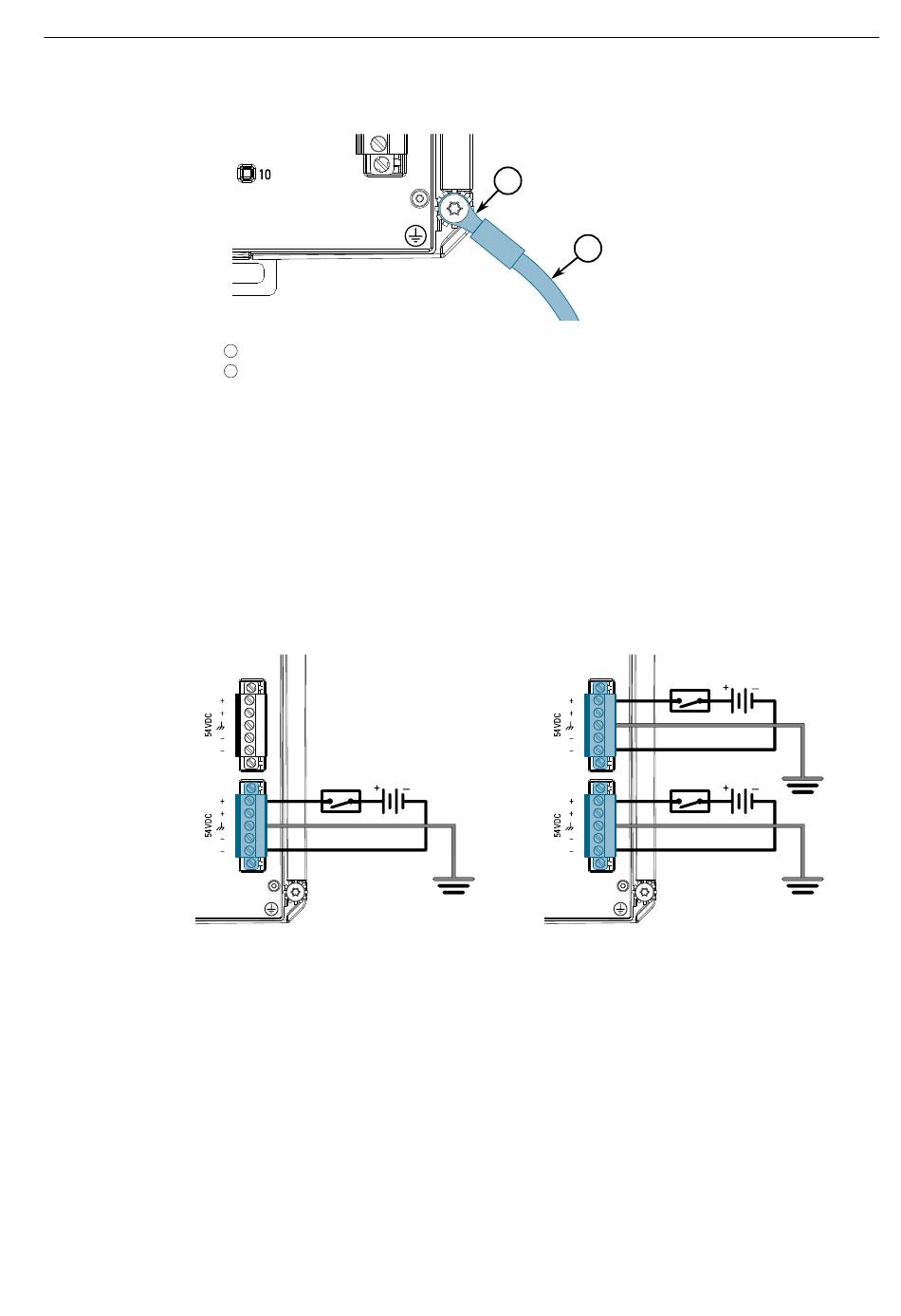

2.5.3 Beispielverdrahtungen
8.
2.5.3 Beispielverdrahtungen
Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung an
das Gerät angeschlossen wird.
Abbildung 2.10
18
Schraube M4
1
Ringzunge M4
2
Abbildung 2.9 Masse-Erdungsanschluss
Schließen Sie die externe Stromversorgung an. LED Power leuchtet grün, wenn
das Gerät hochgefahren ist und zeigt damit an, dass Spannung am Gerät anliegt.
Konfiguration einzelnes DC-
Netzteil
1
2
Abbildung 2.11 Konfiguration zwei DC-
Netzteile
