TECHNISCHE DATEN
12.3.1

Einbauhinweise

62 B E T R I E B S A N L E I T U N G | RFH5xx
RFH505 (M18) / RFH510 (M30)

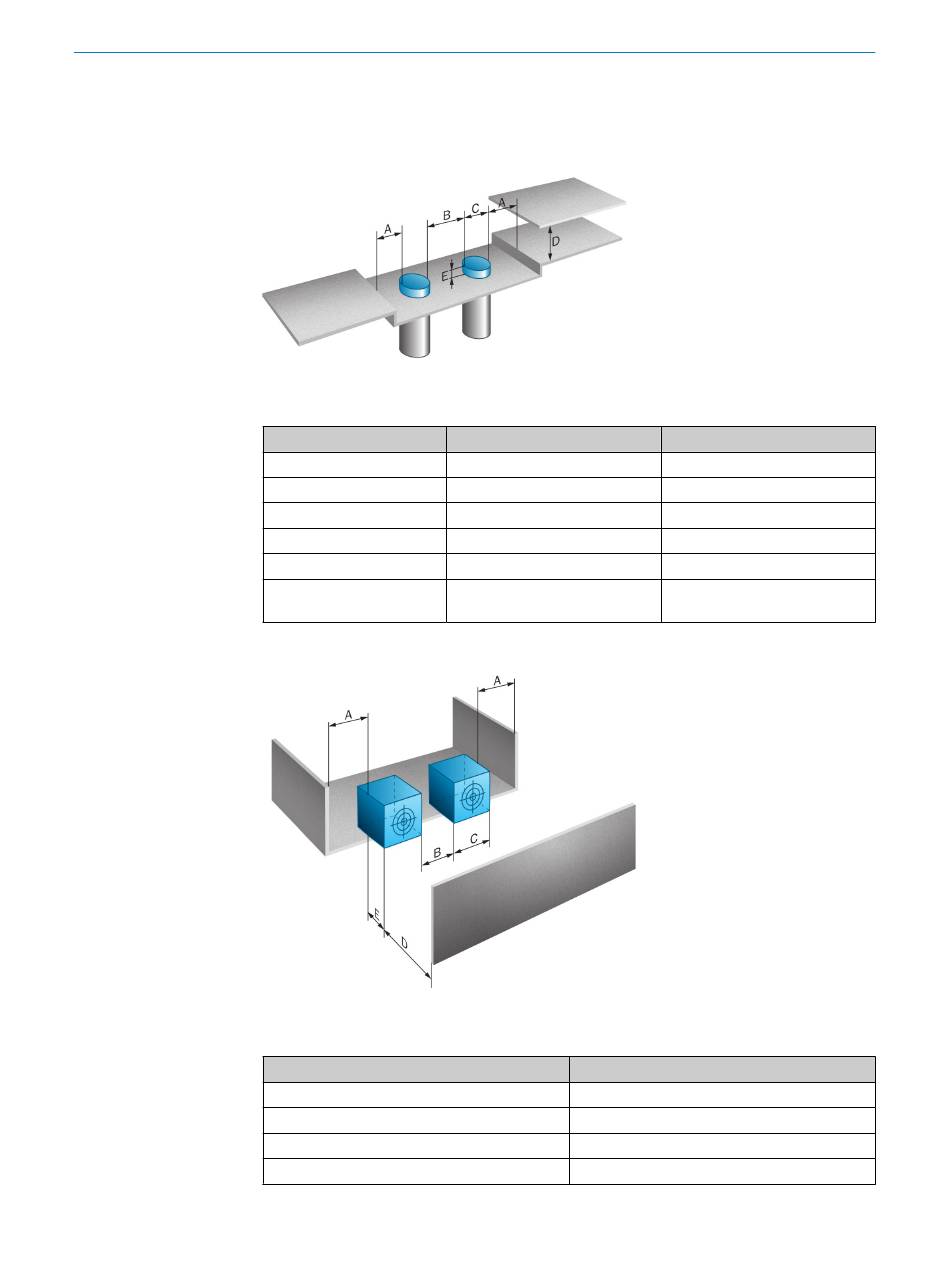

Abbildung 18: RFH505, RFH510: Erforderliche Abstände, um eine gegenseitige Beeinflussung
bei paralleler Montage mehrerer Geräte sowie durch die Umgebung zu vermeiden
Abstand
A
B
C
D
E
Anzugsdrehmoment der
Befestigungsmuttern
RFH515 (C44)
Abbildung 19: RFH515: Erforderliche Abstände, um eine gegenseitige Beeinflussung bei paralle‐
ler Montage mehrerer Geräte sowie durch die Umgebung zu vermeiden
Abstand
A
B
C
D
RFH505-1004301
18 mm
36 mm
18 mm
120 mm
10 mm
25 nm
RFH515-1004301
40 mm
80 mm
40 mm
240 mm
RFH510-1004301
30 mm
60 mm
30 mm
180 mm
10 mm
70 nm
