PRODUKTBESCHREIBUNG
3.1.2 Typenschlüssel
12 B E T R I E B S A N L E I T U N G | RFH5xx
RFH515

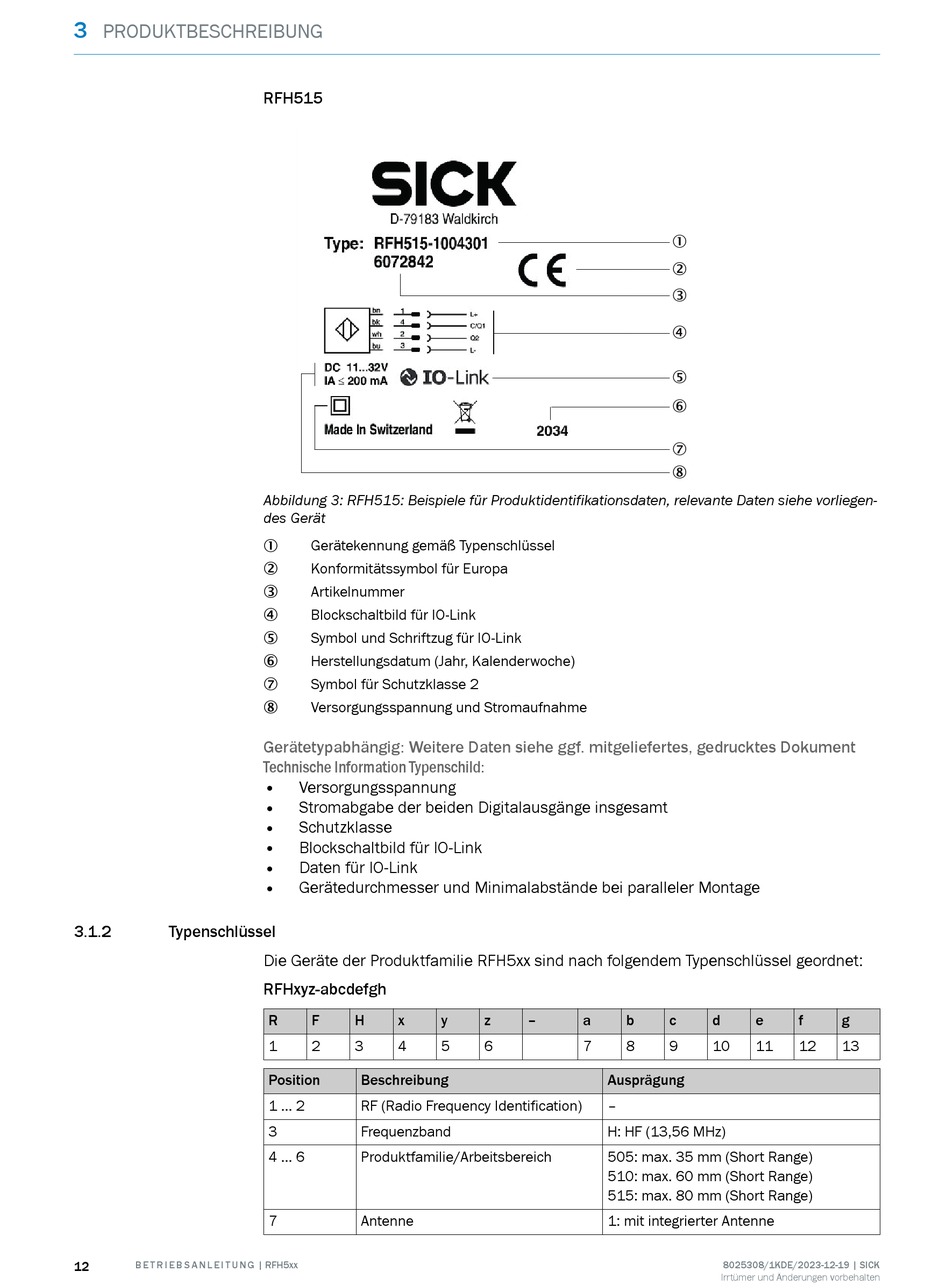

Abbildung 3: RFH515: Beispiele für Produktidentifikationsdaten, relevante Daten siehe vorliegen‐
des Gerät
Gerätekennung gemäß Typenschlüssel
1
Konformitätssymbol für Europa
2
Artikelnummer
3
Blockschaltbild für IO-Link
4
Symbol und Schriftzug für IO-Link
5
Herstellungsdatum (Jahr, Kalenderwoche)
6
Symbol für Schutzklasse 2
7
Versorgungsspannung und Stromaufnahme
8
Gerätetypabhängig: Weitere Daten siehe ggf. mitgeliefertes, gedrucktes Dokument
Technische Information Typenschild:
• Versorgungsspannung
• Stromabgabe der beiden Digitalausgänge insgesamt
• Schutzklasse
• Blockschaltbild für IO-Link
• Daten für IO-Link
• Gerätedurchmesser und Minimalabstände bei paralleler Montage
Die Geräte der Produktfamilie RFH5xx sind nach folgendem Typenschlüssel geordnet:
RFHxyz-abcdefgh
R F H x y
1 2 3 4 5
Position Beschreibung
1 ... 2 RF (Radio Frequency Identification)
3 Frequenzband
4 ... 6 Produktfamilie/Arbeitsbereich
7 Antenne
z – a b
6 7 8
Ausprägung
–
H: HF (13,56 MHz)
505: max. 35 mm (Short Range)
510: max. 60 mm (Short Range)
515: max. 80 mm (Short Range)
1: mit integrierter Antenne
1
2
3
4
5
6
7
8
c d e f g
9 10 11 12 13
