- Seite 1 Ausgabe ® Verstellgetriebe VARIMOT und Zubehör 09/2000 Betriebsanleitung 0922 1107 / DE...
- Seite 2 SEW-EURODRIVE...
- Seite 3 Montieren, Anschließen und Einstellen von IG, FL und DA....15 Inspektion / Wartung..................19 Inspektions- und Wartungsintervalle............19 Bevor Sie beginnen................. 19 ® Inspektions- / Wartungsarbeiten VARIMOT .......... 19 Verstellspindel EF/ EFPA nachschmieren ..........21 Betrieb und Service ..................22 ®...
- Seite 4 Gehäuseteile, Wellen sowie Wälzlager der Getriebe sind als Stahlschrott zu entsor- gen. Das gilt auch für Teile aus Grauguss, sofern keine gesonderte Sammlung erfolgt. Änderungen gegenüber der Ausgabe 3/95 sind durch einen grauen Balken am Rand markiert. ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
- Seite 5 Eingeschraubte Transportösen fest anziehen. Sie sind nur für das Gewicht des Getrie- bemotors/Getriebes ausgelegt; es dürfen keine zusätzlichen Lasten angebracht wer- den. Wenn nötig, geeignete, ausreichend bemessene Transportmittel verwenden. Vorhan- dene Transportsicherungen vor der Inbetriebnahme entfernen. ® Betriebsanleitung "Verstellgetriebe VARIMOT "...

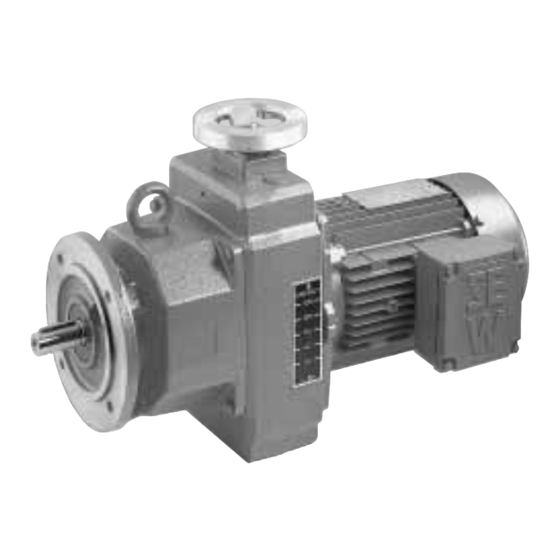

- Seite 6 ® Geräteaufbau Verstellgetriebe VARIMOT ® Aufbau VARIMOT ® Geräteaufbau Verstellgetriebe VARIMOT 50018AXX ® Bild 1: Aufbau VARIMOT 1 Abtriebswelle komplett 3 Platte 4 Verstellplatte 5 Gehäusedeckel 6 Antriebsscheibe 7 Nadellager 8 Gehäuse 9 Hohlwelle komplett 10 Reibring Typenbezeichnung Beispiel DF 26 DT 90L 4 TF Temperaturfühler...
- Seite 7 Übersicht Anbauvarianten VARIMOT ® Übersicht Anbauvarianten VARIMOT 50032AXX ® Bild 2: Übersicht Anbauvarianten VARIMOT 1 Verstellvorrichtung mit freiem Wellenende NV 2 Verstellvorrichtung mit Handrad und Stellungsanzeige HS 3 Verstellvorrichtung mit Handrad H (Standardausführung) 4 Verstellvorrichtung mit Kettenrad K 5 Elektromechanische Fernverstellung EF und EFPA (mit Fernstellungsanzeige) 6 Spannungsimpulsgeber IG mit analoger/digitaler Ferndrehzahlanzeige FL/DA ®...
- Seite 8 Auf ungehinderte Kühlluftzufuhr achten, warme Abluft anderer Aggregate nicht wie- der ansaugen. ® Aufstellen in • Für den Einsatz in Feuchträumen oder im Freien werden VARIMOT -Getriebe in Feuchträumen korrosionshemmender Ausführung (B-Ausführung) geliefert. Eventuell aufgetretene oder im Freien Lackschäden müssen nachgebessert werden.
- Seite 9 Bild 3 zeigt ein Beispiel für eine Aufziehvorrichtung zum Montieren von Kupplungen oder Naben auf Verstellgetriebewellenenden. Ggf. kann auf das Axiallager an der Auf- ziehvorrichtung verzichtet werden. Getriebewellenende Axiallager Kupplungsnabe 03371ADE Bild 3: Beispiel einer Aufziehvorrichtung ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
- Seite 10 Bei der Montage von Kupplungen sind gemäß Angaben des Kupplungsherstellers Kupplungen auszugleichen: a) Maximal- und Mindestabstand b) Axialversatz c) Winkelversatz 03356AXX Bild 5 An- und Abtriebselemente wie Riemenscheiben, Kupplungen usw. müssen mit einem Berührungsschutz abgedeckt werden! ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
- Seite 11 Für den Probebetrieb ohne Abtriebselemente Passfeder sichern. Überwachungs- und Schutzeinrichtungen auch im Probebetrieb nicht außer Funktion setzen. Bei Veränderungen gegenüber dem Normalbetrieb (z. B. erhöhte Temperaturen, Ge- räusche, Schwingungen) muss im Zweifelsfall der Verstellgetriebemotor abgeschaltet werden. Ursache ermitteln, eventuell Rücksprache mit SEW halten. ®" Betriebsanleitung "Verstellgetriebe VARIMOT...
- Seite 12 EF, EFPA" auf Seite 13), sonst Gehäusedeckel wieder verschrauben b) bei Verstellmotor EFPA Anzeigege- rät nach beigefügtem Schaltbild anschließen (Kapitel "Anschließen / Einstellen Anzeigegerät zu EFPA" auf Seite 13) 02425AXX Bild 6: Verstellmotor EF, EFPA anschliessen ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
- Seite 13 Bild 7: Position der Einstellschrauben am Anzeigegerät Begrenzen des Die Betätigungsnocken für die Endschalter sind ab Werk so eingestellt, dass der ge- ® Drehzahlbe- samte Drehzahlbereich des Verstellgetriebemotors VARIMOT durchfahren werden reichs bei EF, kann. Er kann wie folgt begrenzt werden (Bild 8): EFPA Verstellbereich nur durch Endschalter begrenzen - nicht gegen mechanischen Anschlag fahren (Materialschäden)!
- Seite 14 Endposition einstellen (Skala ≥ 100 = minimale 5. VARIMOT Drehzahl) 6. unteren Betätigungsnocken (2) – mit Schraubendreher lösen, nach rechts verdrehen bis Schaltpunkt – festschrauben 7. Gehäusedeckel (1) montieren (Schaltbild beifügen) 03812AXX Bild 9: Lage und Detailabbildung der Verstellnocken ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
- Seite 15 2. Spannungsimpulsgeber (30) um zwei Umdrehungen (Abstand = 2 mm) zurück- drehen 3. Spannungsimpulsgeber (31) mit Kontermutter sichern 4. falls keine Anzeige erfolgt, Eingangsempfindlichkeit korrigieren: – Abstand zwischen Spannungsimpulsgeber und Anpressscheibe vergrößern oder verkleinern 2 mm 50024AXX Bild 10: Spannungsimpulsgeber IG ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
- Seite 16 3. Gerät mit Einstellschrauben "Grob" bzw. "Fein" (an der Rückseite des Anzeigegerä- tes) auf 100 %-Anzeige justieren 4. Auf einwandfreien Masseanschluss an Klemme M achten Spannungsimpulsgeber (IG) 230 V M GBS S GROB FEIN 03709ADE Bild 11: Anschließen und Einstellen der analogen Ferndrehzahlanzeige FL ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
- Seite 17 9 10 230 V 115 V Brücke 8.9 Brücke 7.9 und 8.10 03838ADE Bild 12: Anschließen der digitalen Ferndrehzahlanzeige DA Zeitbasis [s] Impulsmultiplikator 0.01 0.001 Impulskontrolle Kommaeinstellung Eingangsempfindlichkeit 03708ADE Bild 13: Einstellen der digitalen Ferndrehzahlanzeige DA ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
- Seite 18 ⋅ ⋅ ⋅ ⋅ ⋅ plikator 1675 50 6 1 1675 10 6 1 Messzeit: [0] [8] [9] [6] Messzeit: [1] [4] [9] [3] Geräteeinstellung Impulsmultiplikator: [5] [0] Impulsmultiplikator: [1] [0] Kommaeinstellung: 1 Kommaeinstellung: 1 ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
- Seite 19 Schmiermittel "Never Seeze normal" Vor dem Öffnen des Antriebes muss der Motor spannungslos geschaltet und ge- gen unbeabsichtigtes Wiedereinschalten gesichert werden! ® Inspektions- / Wartungsarbeiten VARIMOT Verdrehspiel Durch den Reibringverschleiß vergrößert sich das Verdrehspiel der Abtriebswelle. Das überprüfen Verdrehspiel lässt sich folgendermaßen überprüfen: 1.
- Seite 20 ® Inspektions- / Wartungsarbeiten VARIMOT Reibring 1. alle Befestigungsscharuben (2) lösen Reibringprofil überprüfen 2. Antrieb zwischen Gehäusedeckel und Ge- häuse trennen Verschleißhöhe 3. Reibring überprüfen: – wenn Fase sichtbar: Reibring OK – wenn Reibring beschädigt oder Fase abgenutzt abgeschliffen: Reibring wechseln 03830ADE Bild 14: Reibring überprüfen...
- Seite 21 1. Verstellmotor (11) und Zwischenflansch (12) demontieren 2. Verstellspindel (13) durch Rechtsdrehung aus Antrieb herausschrauben 3. Verstellspindel (4) mit gut haftendem Schmiermittel, z. B. "Never Seeze normal", schmieren 4. in umgekehter Reihenfolge montieren 50021AXX Bild 17: Verstellspindel EF/EFPA nachschmieren ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
- Seite 22 ® Störung am Verstellgetriebe VARIMOT Betrieb und Service Sollten Sie die Hilfe unseres Kundendienstes benötigen, bitten wir um folgende Angaben: • Leistungsschilddaten • nennen Sie Art und Ausmaß der Störung • Zeitpunkt und Begleitumstände der Störung • vermutete Ursache ®...
- Seite 23 / vergrößern ( Kap. "Ver- pulsger IG schiedene Ausführungen" auf Seite 15) keine Anzeige bzw. kein Signal • Gerät ist nicht richtig ange- Gerät nach Schaltbild korrekt anschließen schlossen • Spannungsversorgung fehlt oder ist unterbrochen ® Betriebsanleitung "Verstellgetriebe VARIMOT "...
