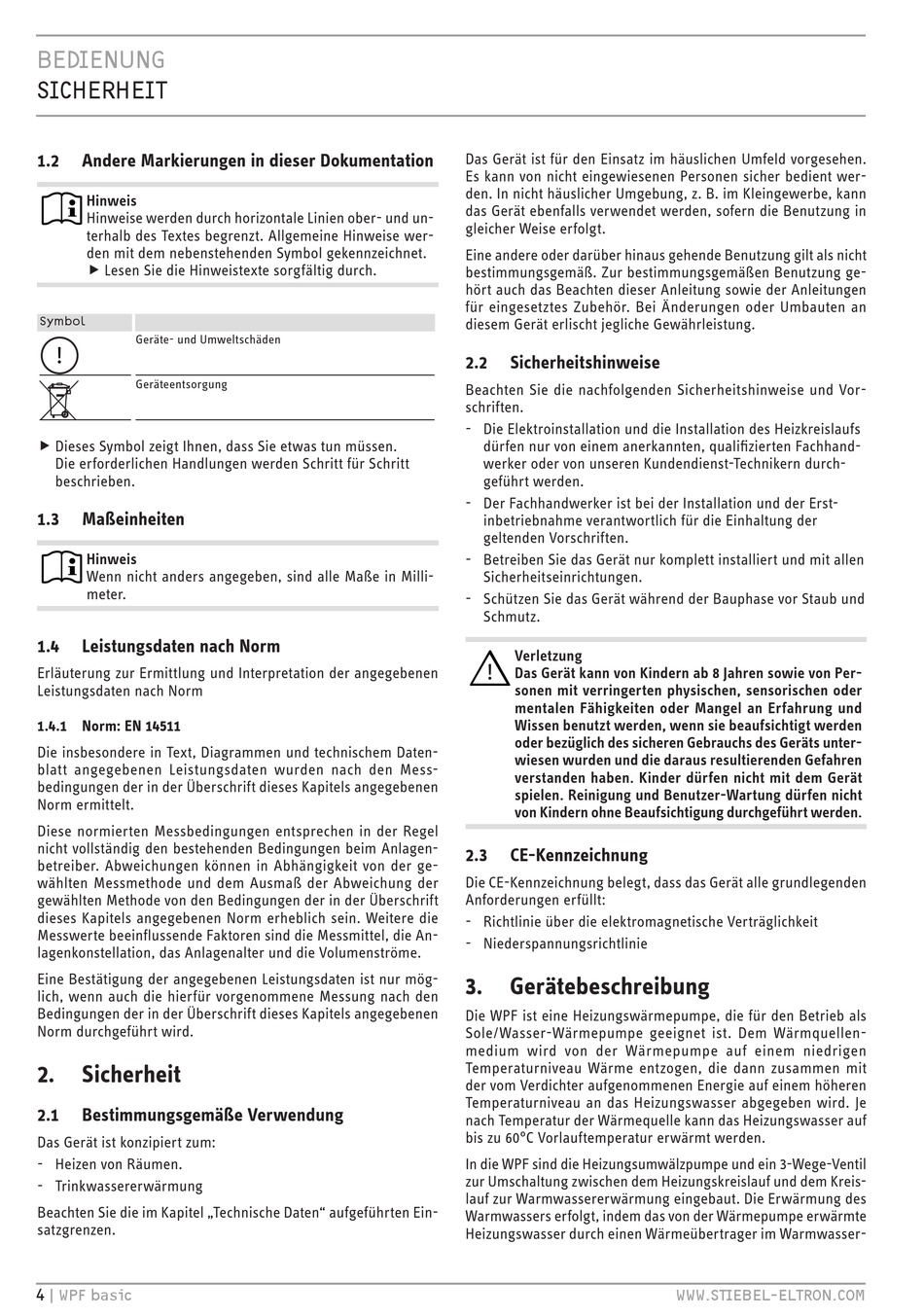

BEDIENUNG

SICHERHEIT

1.2

Andere Markierungen in dieser Dokumentation

Hinweis
Hinweise werden durch horizontale Linien ober- und un-
terhalb des Textes begrenzt. Allgemeine Hinweise wer-
den mit dem nebenstehenden Symbol gekennzeichnet.
f Lesen Sie die Hinweistexte sorgfältig durch.
f
Symbol
Geräte- und Umweltschäden
!
Geräteentsorgung
f Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
f
Die erforderlichen Handlungen werden Schritt für Schritt
beschrieben.
1.3
Maßeinheiten
Hinweis
Wenn nicht anders angegeben, sind alle Maße in Milli-
meter.
1.4
Leistungsdaten nach Norm
Erläuterung zur Ermittlung und Interpretation der angegebenen
Leistungsdaten nach Norm
1.4.1 Norm: EN 14511
Die insbesondere in Text, Diagrammen und technischem Daten-
blatt angegebenen Leistungsdaten wurden nach den Mess-
bedingungen der in der Überschrift dieses Kapitels angegebenen
Norm ermittelt.
Diese normierten Messbedingungen entsprechen in der Regel
nicht vollständig den bestehenden Bedingungen beim Anlagen-
betreiber. Abweichungen können in Abhängigkeit von der ge-
wählten Messmethode und dem Ausmaß der Abweichung der
gewählten Methode von den Bedingungen der in der Überschrift
dieses Kapitels angegebenen Norm erheblich sein. Weitere die
Messwerte beeinflussende Faktoren sind die Messmittel, die An-
lagenkonstellation, das Anlagenalter und die Volumenströme.
Eine Bestätigung der angegebenen Leistungsdaten ist nur mög-
lich, wenn auch die hierfür vorgenommene Messung nach den
Bedingungen der in der Überschrift dieses Kapitels angegebenen
Norm durchgeführt wird.
2.
Sicherheit
2.1
Bestimmungsgemäße Verwendung
Das Gerät ist konzipiert zum:
- Heizen von Räumen.
- Trinkwassererwärmung
Beachten Sie die im Kapitel „Technische Daten" aufgeführten Ein-
satzgrenzen.
4
| WPF basic
Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen.
Es kann von nicht eingewiesenen Personen sicher bedient wer-
den. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann
das Gerät ebenfalls verwendet werden, sofern die Benutzung in
gleicher Weise erfolgt.
Eine andere oder darüber hinaus gehende Benutzung gilt als nicht
bestimmungsgemäß. Zur bestimmungsgemäßen Benutzung ge-
hört auch das Beachten dieser Anleitung sowie der Anleitungen
für eingesetztes Zubehör. Bei Änderungen oder Umbauten an
diesem Gerät erlischt jegliche Gewährleistung.
2.2

Sicherheitshinweise

Beachten Sie die nachfolgenden Sicherheitshinweise und Vor-
schriften.
- Die Elektroinstallation und die Installation des Heizkreislaufs
dürfen nur von einem anerkannten, qualifizierten Fachhand-
werker oder von unseren Kundendienst-Technikern durch-
geführt werden.
- Der Fachhandwerker ist bei der Installation und der Erst-
inbetriebnahme verantwortlich für die Einhaltung der
geltenden Vorschriften.
- Betreiben Sie das Gerät nur komplett installiert und mit allen
Sicherheitseinrichtungen.
- Schützen Sie das Gerät während der Bauphase vor Staub und
Schmutz.
Verletzung
!
Das Gerät kann von Kindern ab 8 Jahren sowie von Per-
sonen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beaufsichtigt werden
oder bezüglich des sicheren Gebrauchs des Geräts unter-
wiesen wurden und die daraus resultierenden Gefahren
verstanden haben. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt werden.
2.3

CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden
Anforderungen erfüllt:
- Richtlinie über die elektromagnetische Verträglichkeit
- Niederspannungsrichtlinie
3.
Gerätebeschreibung
Die WPF ist eine Heizungswärmepumpe, die für den Betrieb als
Sole/Wasser-Wärmepumpe geeignet ist. Dem Wärmquellen-
medium wird von der Wärmepumpe auf einem niedrigen
Temperaturniveau Wärme entzogen, die dann zusammen mit
der vom Verdichter aufgenommenen Energie auf einem höheren
Temperaturniveau an das Heizungswasser abgegeben wird. Je
nach Temperatur der Wärmequelle kann das Heizungswasser auf
bis zu 60°C Vorlauftemperatur erwärmt werden.
In die WPF sind die Heizungsumwälzpumpe und ein 3-Wege-Ventil
zur Umschaltung zwischen dem Heizungskreislauf und dem Kreis-
lauf zur Warmwassererwärmung eingebaut. Die Erwärmung des
Warmwassers erfolgt, indem das von der Wärmepumpe erwärmte
Heizungswasser durch einen Wärmeübertrager im Warmwasser-
WWW.STIEBEL-ELTRON.COM
