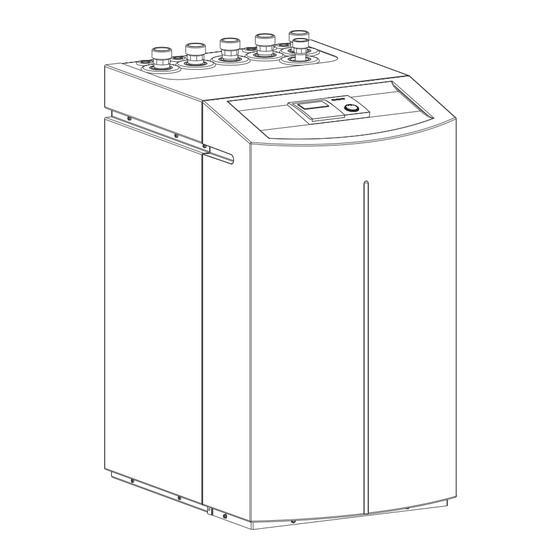

WPF 5 SOL, WPF 7 SOL, WPF 10 SOL, WPF 13 SOL
Wasser/Wasser-Wärmepumpe
Sole/Wasser-Wärmepumpe
Gebrauchs- und Montageanweisung
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem
zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
Technik zum Wohlfühlen
Inhaltsverzeichnis
1.
Gebrauchsanweisung
für den Benutzer und den Fachmann 2
1.1
Gerätebeschreibung
1.2
Bedienung
1.3
Fernbedienung FE6
1.4
Wichtige Hinweise
1.5
Was tun wenn ...?
2.
Montageanweisung
für den Fachmann
2.1
Geräteaufbau
2.2
Sonderzubehör
2.3
Technische Daten
2.4
Gerätebeschreibung
2.5
Vorschriften und Bestimmungen
2.6
Montage
Schaltplan
2.7
Erstinbetriebnahme
2.8
Bedienung und Betrieb
2.9
Wartung und Reinigung
2.10 Maßnahmen bei Störungen
Anlagenschema
3.
Umwelt/Recycling
4.
Kundendienst/Garantie
2
2
15
15
15
16
16
16
17
22
22
22
28
29
36
36
37
38 /39
41
41
Werbung
Verwandte Anleitungen für STIEBEL ELTRON WPF 5 SOL
Inhaltszusammenfassung für STIEBEL ELTRON WPF 5 SOL
- Seite 1 Technik zum Wohlfühlen WPF 5 SOL, WPF 7 SOL, WPF 10 SOL, WPF 13 SOL Wasser/Wasser-Wärmepumpe Sole/Wasser-Wärmepumpe Gebrauchs- und Montageanweisung Inhaltsverzeichnis Gebrauchsanweisung für den Benutzer und den Fachmann 2 Gerätebeschreibung Bedienung Fernbedienung FE6 Wichtige Hinweise Was tun wenn ...? Montageanweisung für den Fachmann...
- Seite 2 1. Gebrauchsanweisung für den Benutzer und den Fachmann 1.1 Gerätebeschreibung 1.2 Bedienablauf Geregelt wird die WPF..SOL mittels einer Die WPF..SOL ist eine Heizungswärmepum- Die Bedienung ist in 3 Bedienebenen eingebauten, außentemperaturabhängigen pe, die für den Betrieb als Sole/Wasser- oder eingeteilt. Die 1. und 2. Bedienebene ist Rücklauftemperaturregelung.
- Seite 3 Displayanzeige (mit allen Anzeigeelementen) Das Wichtigste in Kürze Einstellungen 8 8 8 8 8 9 9 9 9 9 Alle Einstellungen laufen nach dem glei- chen Schema ab: 1 1 1 1 1 Beim Öffnen der Bedienklap- pe schaltet der Wärmepum- 2 2 2 2 2 pen-Manager in den Program- mier-Modus.
- Seite 4 Einstellungen (1.Bedienebene) Betriebsarten Die Betriebsarten werden durch Betätigen des -Knopfes bei geschlossener Bedienklappe verändert. Beschreibung Erklärung Anwendungsbeispiele Anlage ist ausgeschaltet aber nicht spannungs- Während der Urlaubszeit. Bereitschaftsbetrieb frei; nur Frostschutzfunktion ist aktiv. Solaran- lage ist im Betrieb. Bei Blinken ist die EVU-Sperrzeit aktiv. Heizen nach Uhrenprogramm: Wechsel zwi- Wenn das ganze Jahr geheizt und Warmwas- Programmbetrieb (Heizen)
- Seite 5 Einstellungen (2. Bedienebene ... ) Solartemperaturen ∆ ∆ ∆ ∆ ∆ Mit dem Anlagenparameter Solartemperaturen ∆ können Sie die Einschalttemperaturdifferenzen zwischen Kollektor und Speichertemperatur einstellen. Die von drei Fühlern gemessenen Temperaturdifferenzen (Kollektor- Speichertemperatur) werden unter Einbeziehung der Prioritäten ∆t erfasst bzw. verglichen. Es gibt insgesamt 3 Prioritäten die nacheinander erfüllt werden müssen, wobei die Priorität 1 immer vorrangig ist. Priorität 1: ∆t = Kollektortemperatur Priorität 2: ∆t...
- Seite 6 Solar- Soll Maxtemperaturen Mit dem Anlagenparameter Solar- Soll Maxtemperaturen können die Maximaltemperaturen für jeden Verbraucher getrennt eingestellt werden. Mit Erreichen der eingestellten Abschalttemperatur S1 schaltet der Regler das Umschaltventil 1 ein, wenn zusätzlich Priorität 2 erfüllt ist. Mit Erreichen der eingestellten Abschalttemperatur S2 schaltet der Regler das Umschaltventil 2 ein und das Umschaltventil 1 aus, wenn zusätzlich Priorität 3 erfüllt ist.
- Seite 7 Raumtemperatur Mit dem Anlagenparameter Raumtemperatur ist der Raumsollwert getrennt für Tag- und Absenk-Betrieb einstellbar. Sollten Sie es in Ihren Räumen zu kalt bzw. zu warm haben, so können Sie die Raumtemperatur verändern. Der eingegebene Wert ist für die Berechnung der Vorlauftemperatur des Heizkreises erforderlich. Bei Anschluss einer Fernbedienung FE6 mit Raumfühler wird die aktuelle Temperatur des zugeordneten Referenz-Raumes im Display links angezeigt.
- Seite 8 Warmwassertemperatur Mit dem Anlagenparameter Warmwassertemp. können Sie der Temperatur im Warmwasserspeicher einen Tag- und einen Absenk-Sollwert zuordnen. Öffnen Sie die Bedienklappe und betätigen Sie den Knopf bis bei Warmwassertemp. das Zeiger-Symbol aufleuchtet. Warmwassersolltemperatur Durch Drücken der -Taste erscheint im Display die Warmwassersoll- und -isttemperatur im Tag-Betrieb.
- Seite 9 Wochentag und Uhr Mit dem Anlagenparameter Wochentag/Uhr können Sie den Wochentag und die Uhrzeit einstellen. Für den Wochentag Montag steht die 1. Öffnen Sie die Bedienklappe und betätigen Sie den Knopf bis bei Wochentag/Uhr das Zei- ger-Symbol aufleuchtet. Im Display erscheint der Wochentag und die Uhrzeit. Wochentag Uhrzeit Wochentag einstellen:...
- Seite 10 Partyprogramm Im Partyprogramm können Sie die den Tag-Betrieb um einige Stunden verlängern. Nach Ende der eingegebenen Zeit (Stunden) arbeitet Ihre Wärmepumpenanlage wieder nach dem eingestellten Heizprogramm. Öffnen Sie die Bedienklappe und betätigen Sie den Knopf bis bei Ferien/Partyprog. das Zei- ger-Symbol aufleuchtet.
- Seite 11 Fühlertemperatur Kollektortemperatur T Speicheristtemperatur T Speichermaximaltemperatur S1 Speicheristtemperatur T Speichermaximaltemperatur S2 Speichermaximaltemperatur S3 Speichersolltemperatur So (Freigabe 2. WE) Außentemperatur Raumisttemperatur (wenn die Fernbedienung FE6 fehlt erscheint in der Anzeige --) Raumsolltemperatur Mischervorlaufisttemperatur Mischervorlaufsolltemperatur Pufferisttemperatur T Puffersolltemperatur Vorlaufisttemperatur T Maximale Wärmepumpen Vorlauftemperatur Warmwasseristtemperatur Warmwassersolltemperatur Frostschutztemperatur Wärmepumpe...
- Seite 12 Außentemperatur [°C] Richtige Heizkurvenwahl: – Steigt die Raumtemperatur bei sinkender Außentemperatur, so ist die gewählte Heizkurve zu hoch. – Sinkt die Raumtemperatur bei sinkender Außentemperatur, so ist die gewählte Heizkurve zu niedrig. – Sie finden die ideale Heizkurve durch Verändern der Heizkurve in kleinen Schritten bei Außentemperaturen möglichst unter 0 °C. Programme Mit dem Anlagenparameter Programme können Sie bei Betrieb mit einer STE Wärmepumpe für den Heizkreis und den Warmwasserkreis die dazugehörigen Programme P I und P 2 einstellen.
- Seite 13 – jeden einzelnen Tag der Woche (1,..., 7) Parameter – Montag bis Freitag (1 2 3 4 5) Parameter – Samstag und Sonntag (6 7) Parameter – die gesamte Woche (1 2 3 4 5 6 7) Parameter Für jede dieser Möglichkeiten können Sie drei Schaltzeitpaare (I, II, III) einstellen. Mo - Fr Start des Tag-Betriebs Wenn Sie die...
- Seite 14 Knopf bis im Display End erscheint und drücken Sie die Betätigen Sie den -Taste. Sie befinden sich nun wieder auf der Ebene, in der Sie die Programme für die Wochentage einstellen können. Sa - So Stellen Sie nun das Heizprogramm für das Wochenende ein. Betätigen Sie den -Knopf so lange, bis im Display die Wochentage von Sa - So (6 7) mit dem dazugehörigen Parameter...
- Seite 15 Heiz- und Warmwasserprogramme In diesen Tabellen hat Ihr Fachmann bei der Erstinbetriebnahme Ihre individuellen Werte eingetragen. Heizkreis 1 Warmwasserprogramm Schaltzeitpaar I Schaltzeitpaar II Schaltzeitpaar III Schaltzeitpaar I Schaltzeitpaar II Mo. - Fr. Mo. - Fr. Sa. - So. Sa. - So. Mo.
- Seite 16 2. Montageanweisung für den Fachmann 2.1 Geräteaufbau Sole-Austritt Sole-Eintritt Vorlauf-Warmwasserspeicher Heizungsvorlauf Heizungsrücklauf Anschluss für Sicherheitbaugruppe (im Beipack enthalten) Heizungsumwälzpumpe / Pufferspeicherlade- pumpe STB-Elektr. Zusatzheizung Elektr. Zusatzheizung (interner 2.WE) Temperaturfühler (Vorlauf) Temperaturfühler (Rücklauf) Schauglas Verdampfer Hochdruckbegrenzer Filtertrockner Füll- und Entleerungsventil (Heizung) Füll- und Entleerungsventil (Sole) Expansionsventil Verdichter...
- Seite 17 2.3 Technische Daten Wärmepumpe WPF 5 SOL WPF 7 SOL WPF 10 SOL WPF 13 SOL Best.-Nr. 07 44 05 07 44 06 07 44 07 07 44 08 Bauform und Betriebsweise Bauform Kompakt- / Split- / offene Ausführung Kompakt...
- Seite 18 Leistungsdiagramm WPF 5 SOL Abb. 4...
- Seite 19 Leistungsdiagramm WPF 7 SOL Abb. 5a...
- Seite 20 Leistungsdiagramm WPF 10 SOL Abb. 5b...
- Seite 21 Leistungsdiagramm WPF 13 SOL Abb. 6...
- Seite 22 ! Waagerechter, ebener und fester Unter- Heizungspumpen-Kennlinie grund, da die Gerätefüße der Wärmepum- pe nicht verstellbar sind. ! Bei schwimmendem Estrich sind für einen schallarmen Betrieb der Wärmepumpe der Estrich und die Trittschalldämmung um den Aufstellort der Wärmepumpe herum auszusparen (Abb. 12). ! Der Raum darf nicht durch Staub, Gase oder Dämpfe explosionsgefährdet sein.
- Seite 23 Maße in mm Abb. 8 Gehäuseteile entfernen Sole-Austritt Sole-Eintritt Warmwasser-Vorlauf Heizungs-Vorlauf Heizungs-Rücklauf Anschluss für Sicherheitsgruppe (im Beipack enthalten) Anschluß für elektr. Leitungen Abb. 9 1 Trittschalldämmung 2 Schwimmender Estrich Abb. 10 Gehäuseteile montieren Estrich und Trittschall- dämmung aussparen. 1 1 1 1 1 2 2 2 2 2 Abb.
- Seite 24 2.6.3.3 Wassertemperatur 2.6.4.1 Umwälzpumpe und erforderlicher Sole-Konzentration kontrollieren: Volumenstrom Die Dichte des Ethylenglykol-Wasser- Die Wärmepumpe WPF..SOL ist bis zu Für die Soleförderung ist eine Umwälzpumpe gemisches ermitteln (z. B. mit Aräometer). Wassereintrittstemperaturen von + 7 °C mit vergossenen Wicklungen zu verwenden, Anhand der gemessenen Dichte und einsetzbar.
- Seite 25 kleiner als die verfügbare externe Förder- Sole-Konzentration Dichte ρ höhe von 2,8 m ausfällt. von Ethylenglykol-Wassermischungen verschiedener Konzentrationen 2.6.5.4 Umwälzpumpe (Heizungspumpe) g/cm Wird kein Speicherbehälter (Pufferspeicher) verwendet, so ist bei der Auslegung des 1,130 Heizkreises die maximal verfügbare externe Pressung von 280 hPa zu berücksichtigen. Der 1,120 Nennvolumenstrom der Wärmepumpe muss durch den Einbau eines Überströmventils bei...
- Seite 26 Bestandteil des Reglers. wandfreie Funktion einer Solaranlage von Gerät vor Arbeiten am Schaltkasten spannungsfrei schalten. entscheidener Bedeutung. Bei Stiebel Eltron Kollektoren wird der Fühler in Fließrichtung Beachten Sie die VDE 0100 und die Vorschriften des Wärmeträgermedium gesehen am letzten des örtlichen Energeieversorgers (EVU).
- Seite 27 Anlegefühler AVF 6 Best.-Nr.: 165341 Widerstandswerte PTC Fühler Widerstandswerte PT1000 Kollektor- fühler Die in der WPF..SOL eingebauten Fühler Hinweise bei der (Rücklauf-, Vorlauf- und Quellen-Fühler), der Montage: Außenfühler AFS 2, der Anlegefühler AVF 6 Rohr gut säubern. und der PTC-Tauchfühler TF 6A haben alle Widerstand in Ω...
- Seite 28 Wasser/Wasser, Sole/Wasser Wärmepumpe, 3-phasig mit Kältemittel 410A und SOM-SBK Regelgerät 2N/PE~400/50 3/PE~400/50 1N/PE~230/50 Solepumpe Steuerung Kleinspannung (Netz) L1 L2 L3 N L1 L2 L3 L1 L2 L3 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 11 12 13 (Ground) Netzanschluss...
- Seite 30 2.7 Erstinbetriebnahme Die Erstinbetriebnahme des Gerätes, sowie die Einweisung des Betreibers dürfen nur von einem zugelassenen Fachmann durchgeführt werden. Die Inbetriebnahme der WPF..SOL ist entsprechend dieser Gebrauchs- und Montageanweisung vorzunehmen. Für die Inbetriebnahme kann die kostenpflichtige Unterstützung unseres Kundendienstes angefordert werden. Vor der Inbetriebnahme sind folgende Punkte zu prüfen: ! Heizungsanlage Wurde die Heizungsanlage auf den korrekten Druck gefüllt und der Schnellentlüfter geöffnet?
- Seite 31 Untere Einsatzgrenze [°C] Bei einer Außentemperatur unterhalb der eingestellten unteren Einsatzgrenze wird die Wärmepumpe abgeschaltet. Die elektrische Nacherwärmung und die Pufferladepumpe bleiben im Betrieb. Bei der Einstellung AUS gibt es keine untere Heizgrenze für den Wärmepumpen-Betrieb, die Wärmepumpe läuft dauernd. Dieser Wert ist bei der Inbetriebnahme von bivalenten Anlagen äußert wichtig.
- Seite 32 LCD-Test Mit dieser Funktion lässt sich das LC-Display prüfen. Nach Drücken der PRG-Taste werden alle Symbole des Displays angezeigt. Fehlerliste ErrL Durch Drücken der PRG-Taste wird der 1. Fehlercode angezeigt. Die Fehlerliste zeigt die letzten 10 aufgetretenen Fehler der Anlage auf. Der jüngste Fehler hat die Nummer 1.
- Seite 33 Starts des 2. Verdichter Es werden die Starts des 2. Verdichter angezeigt. Bei zweimaligem Drücken der PRG-Taste werden die entsprechende Starts gelöscht. Laufzeit des 2. Wärmeerzeuger Es wird die Laufzeit in Stunden des 2. Wärmeerzeuger angezeigt. Bei zweimaligem Drücken der PRG-Taste wird die Laufzeit gelöscht. Starts des 2.
- Seite 34 Der Fehlercode bezieht sich auf Temperaturfühler, die unter dem Anlagenparameter Info. Temp. abgerufen werden können. Bei einer Störung werden die Fehler nicht in die Fehlerliste, Parameter 73, eingetragen. Die Anlage wird nicht abgeschaltet. Nach der Fehlerbehebung erlischt die Anzeige im Display sofort. 5.2 Störungsanzeige im Display: Parameter Fühlertemperatur...
- Seite 35 2.7.4 Inbetriebnahmeliste Während der Inbetriebnahme sollte das Regelgerät auf Bereitschaftsbetrieb stehen. Damit verhindern Sie, dass die Wärmepumpe TIPP unkontrolliert anläuft. Parameter Einstellbereich Standard Anlagewert Code-Nummer eingeben 0000 bis 9999 1000 Code-Nummer verändern 0000 bis 9999 1000 Einfrierschutz 00 / 01 00 = Sole / Wasser 01 = Wasser / Wasser Max.
- Seite 36 2.8 Bedienung und Betrieb Der in die WPF..SOL eingebaute Wärme- pumpen-Manager WPM regelt die gesamte Heizungsanlage. An ihm werden alle notwen- digen Einstellungen vor und während des Betriebes vorgenommen Alle Einstellungen in der Inbetriebnahmeliste des Wärmepumpen-Managers WPM müssen vom Fachmann durchgeführt werden. Normalerweise ist eine Abschaltung der Anlage im Sommer nicht nötig, da der WPM über eine automatische Som-...
- Seite 37 2.10 Maßnahmen bei Störungen 2.10.1 Kontrolle der Einstellungen auf der IWS Leuchtdioden Haken-Schalter 2 S2 Drehschalter Schiebeschalter Abb. 16 Der Schaltkasten mit der "Internen Wärmepumpen Steuerung" (IWS) Leuchtdioden ist nach dem Abnehmen der Fronthaube zugänglich. Im Folgenden sind Rote LED: Blinken oder statisch: die für die WPF..SOL erforderlichen Einstellungen der IWS aufgeführt: Beim einmaligen Auftreten einer Wärmepumpenstörung blinkt die Drehschalter...
