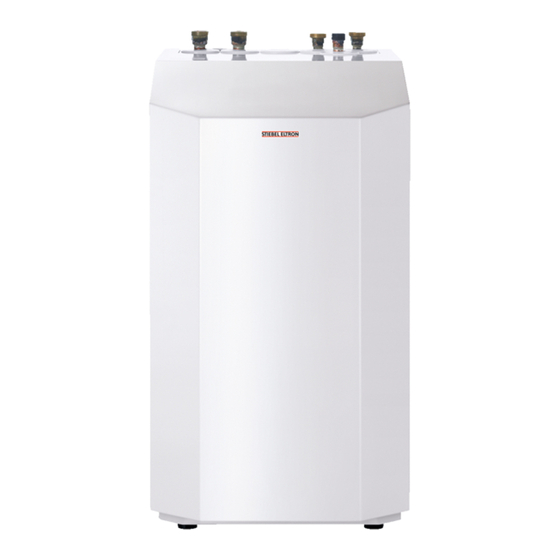

STIEBEL ELTRON WPF 10 M Bedienungs- Und Installationsanleitung
Sole wasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für WPF 10 M:
- Montageanweisung (20 Seiten) ,
- Montageanweisung (20 Seiten) ,
- Montageanweisung (20 Seiten)
Verwandte Anleitungen für STIEBEL ELTRON WPF 10 M
Inhaltszusammenfassung für STIEBEL ELTRON WPF 10 M
- Seite 1 BEDIENUNG UND INSTALLATION Sole | Wasser-Wärmepumpe » WPF 10 M » WPF 13 M » WPF 16 M...
-
Seite 2: Inhaltsverzeichnis
INHALT | BEDIENUNG BESONDERE HINWEISE 15.2 Elektroschaltplan WPF 10 M | WPF 13 M | WPF 16 M ���� 16 15.3 Leistungsdiagramme WPF 10 M ����������������������������� 18 BEDIENUNG 15.4 Leistungsdiagramme WPF 13 M ����������������������������� 20 Allgemeine Hinweise ����������������������������������������4 15.5 Leistungsdiagramme WPF 16 M ����������������������������� 22 Mitgeltende Dokumente ����������������������������������������... -
Seite 3: Besondere Hinweise
BESONDERE HINWEISE BESONDERE HINWEISE - Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Man- gel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. -
Seite 4: Mitgeltende Dokumente ���������������������������������������� 4 15.6 Datentabelle
BEDIENUNG ALLGEMEINE HINWEISE BEDIENUNG Andere Markierungen in dieser Dokumentation Hinweis Hinweise werden durch horizontale Linien ober- und un- terhalb des Textes begrenzt. Allgemeine Hinweise wer- Allgemeine Hinweise den mit dem nebenstehenden Symbol gekennzeichnet. f Lesen Sie die Hinweistexte sorgfältig durch. Das Kapitel „Bedienung“... -
Seite 5: Sicherheit
BEDIENUNG SICHERHEIT Sicherheit Bedienung Die Bedienung der Wärmepumpe erfolgt ausschließlich mit dem Bestimmungsgemäße Verwendung Wärmepumpenmanager WPM. Beachten Sie deshalb die Anlei- tungen in dem Kapitel Bedienung in der Bedienungs- und Instal- Das Gerät dient zum Heizen von Räumen, innerhalb der in den lationsanleitung des Wärmepumpenmanagers WPM. -
Seite 6: Installation
INSTALLATION SICHERHEIT INSTALLATION - Bei schwimmendem Estrich sind für einen schallarmen Betrieb der Wärmepumpe der Estrich und die Trittschall- dämmung um den Aufstellort der Wärmepumpe herum auszusparen. Sicherheit Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden. -
Seite 7: Elektroinstallation
INSTALLATION MONTAGE Elektroinstallation 10.2 Aufstellung f Entfernen Sie die Verpackungsfolie und die oberen und seitli- WARNUNG Stromschlag chen EPS-Polster. Führen Sie alle elektrischen Anschluss- und Installati- f Kippen Sie das Gerät nach hinten etwas an und heben Sie es onsarbeiten entsprechend der nationalen und regionalen aus der Palette heraus. -
Seite 8: Verkleidungsteile Demontieren
INSTALLATION MONTAGE 10.3 Verkleidungsteile demontieren 10.4.2 Anschluss und Solefüllung Vor dem Anschließen der Wärmepumpe ist der Wärmequel- Achten Sie beim Entfernen der Fronthaube darauf, dass die Lei- len-Kreislauf auf Dichtheit zu prüfen und gründlich durchzuspülen. tungen, die den Wärmepumpenmanager mit dem Schaltkasten verbinden, nicht abgerissen werden. -
Seite 9: Heizwasseranschluss
INSTALLATION MONTAGE Sole-Konzentration kontrollieren: Max. Temperaturdifferenz des Wärmequellenkreises f Ermitteln Sie die Dichte des Ethylenglykol-Wassergemisches zum Beispiel mit einem Aräometer. Anhand der gemessenen Dichte und Temperatur kann aus dem Diagramm die vorhandene Konzentration abgelesen werden. 1,10 1,09 1,08 1,07 50 Vol.-% 1,06 Max. -
Seite 10: Zweiter Externer Wärmeerzeuger
INSTALLATION MONTAGE ion an den Stahlteilen auftreten, zum Beispiel dem internen Be- Hinweis hälter, an Stahlheizkörpern oder Stahlrohren. Wenn Sie das Füllwasser mit Inhibitoren oder Zusatz- Die Korrosionsprodukte, wie zum Beispiel Rostschlamm, können stoffen behandeln, gelten die Grenzwerte wie beim Ent- sich im Verflüssiger der Wärmepumpe absetzen und durch Quer- salzen. - Seite 11 INSTALLATION MONTAGE Anschlüsse X2: Kleinspannung Hinweis Beachten Sie beim Verschließen des Gerätes das Kapitel Verkleidungsteile montieren. Anschluss X3: Gerät und Solepumpe BUS High BUS Low BUS Ground “ + “ BUS “ + “ Fühler Keine Funktion Umwälzpumpen Netzanschluss Wärmepumpe (Verdichter) Die Umwälzpumpen müssen Sie nach den Vorgaben in den Pla- L1, L2, L3, N, PE (3/N/PE~400V 50Hz) nungsunterlagen anschließen.
-
Seite 12: Verkleidungsteile Montieren
INSTALLATION INBETRIEBNAHME 10.8 Verkleidungsteile montieren 11.1 Kontrollen vor der Inbetriebnahme des Wärmepumpenmanagers Beachten Sie bei der Montage der Verkleidungsteile folgendes: f Schließen Sie die Abdeckklappe am Schaltkasten. Geräte- und Umweltschäden f Sichern Sie die Abdeckklappe durch festes Anziehen der Be- Bei Fußbodenheizungen die maximale Systemtemperatur festigungsschrauben mit Zahnscheiben. -
Seite 13: Übergabe Des Gerätes
INSTALLATION AUSSERBETRIEBNAHME 13. Wartung und Reinigung Hinweis Wenn keine Fernbedienung installiert ist, führt eine Erhö- Falls Wärmemengenzähler eingebaut sind, sollten deren leicht hung des Parameters „KOMFORT TEMPERATUR“ zu einer verstopfende Siebe des Öfteren gereinigt werden. Parallelverschiebung der Heizkurve. Bei Störungen des Wärmepumpenbetriebs (z. B. Ansprechen des HD-Wächter) durch Ablagerungen von Korrosionsprodukten (Rost- Ist die Raumtemperatur bei tiefen Außentemperaturen zu niedrig, schlamm) im Verflüssiger hilft nur chemisches Ablösen mit Hilfe... -
Seite 14: Reset-Taste
INSTALLATION STöRUNGSBEHEBUNG 14.1.1 Kontrolle des Schiebeschalters „WP-Typ“ f Kontrollieren Sie, ob der Schiebeschalter „WP-Typ“ auf der IWS wie folgt eingestellt ist: WP - Typ Soll das Gerät als Modul mit einer weiteren WPF...M betrieben werden, müssen die Schiebeschalter in derselben Stellung stehen bleiben. -
Seite 15: Technische Daten
INSTALLATION TECHNISCHE DATEN 15. Technische Daten 15.1 Maße und Anschlüsse WPF 10 M WPF 13 M WPF 16 M b02 Durchführung elektr. Leitungen I b03 Durchführung elektr. Leitungen II Sicherheitsgruppe Heizung Vorlauf Außengewinde G 1 1/4 G 1 1/4 G 1 1/4 Heizung Rücklauf... -
Seite 16: Elektroschaltplan Wpf 10 M | Wpf 13 M | Wpf 16 M
INSTALLATION TECHNISCHE DATEN 15.2 Elektroschaltplan WPF 10 M | WPF 13 M | WPF 16 M | WPF M WWW.STIEBEL-ELTRON.COM... - Seite 17 INSTALLATION TECHNISCHE DATEN Integrierte WP-Steuerung IWS Temperaturfühler Heißgas Hochdruckwächter Schütz Widerstandsbrücke Schütz Verdichteranlauf Schütz Solepumpe Motor-Verdichter Hochdrucksensor Niederdrucksensor Anlaufwiderstand Anlaufwiderstand Anlaufwiderstand Anschlussklemmen Anschlussklemmen Kleinspannung Anschlussklemmen Netz Anschlussklemmen Steuerung X23 Erdungsblock Netzanschluss X29 Buchsenstecker IWS 12-Pol X30 Buchsenstecker IWS 3-Pol X35 Buchsenstecker IWS 6-Pol Funkentstörkondensatoren WWW.STIEBEL-ELTRON.COM WPF M |...
-
Seite 18: Leistungsdiagramme Wpf 10 M
INSTALLATION TECHNISCHE DATEN 15.3 Leistungsdiagramme WPF 10 M Legende für die Leistungsdiagramme Wärmeleistung [KW] / Leistungsaufnahme [KW] / Leistungszahl e [-] Eintrittstemperatur des WQA-Mediums [°C] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C Vorlauftemperatur 60 °C Wärmeleistung Leistungsaufnahme | WPF M... - Seite 19 INSTALLATION TECHNISCHE DATEN Leistungszahl WWW.STIEBEL-ELTRON.COM WPF M |...
-
Seite 20: Leistungsdiagramme Wpf 13 M
INSTALLATION TECHNISCHE DATEN 15.4 Leistungsdiagramme WPF 13 M Legende für die Leistungsdiagramme Wärmeleistung [KW] / Leistungsaufnahme [KW] / Leistungszahl e [-] Eintrittstemperatur des WQA-Mediums [°C] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C Vorlauftemperatur 60 °C Wärmeleistung Leistungsaufnahme | WPF M WWW.STIEBEL-ELTRON.COM... - Seite 21 INSTALLATION TECHNISCHE DATEN Leistungszahl WWW.STIEBEL-ELTRON.COM WPF M |...
- Seite 22 INSTALLATION TECHNISCHE DATEN 15.5 Leistungsdiagramme WPF 16 M Legende für die Leistungsdiagramme Wärmeleistung [KW] / Leistungsaufnahme [KW] / Leistungszahl e [-] Eintrittstemperatur des WQA-Mediums [°C] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C Vorlauftemperatur 60 °C Wärmeleistung Leistungsaufnahme | WPF M WWW.STIEBEL-ELTRON.COM...
- Seite 23 INSTALLATION TECHNISCHE DATEN Leistungszahl WWW.STIEBEL-ELTRON.COM WPF M |...
- Seite 24 INSTALLATION TECHNISCHE DATEN 15.6 Datentabelle Leistungsdaten gelten für neue Geräte mit sauberen Wärmeübertragern. WPF 10 M WPF 13 M WPF 16 M 185349 182135 220894 Wärmeleistungen nach EN 14511 Wärmeleistung bei B0/W35 (EN 14511) 10,02 12,98 16,99 Leistungsaufnahmen nach EN 14511...
- Seite 25 NOTIZEN WWW.STIEBEL-ELTRON.COM WPF M |...
-
Seite 26: Kundendienst Und Garantie
Schäden oder Folgeschäden, die durch das Gerät ver- oder schreiben Sie uns: ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes Stiebel Eltron GmbH & Co. KG entstandener Schäden, geltend machen. Gesetzliche Ansprüche - Kundendienst - des Kunden uns gegenüber oder gegenüber Dritten bleiben un- Fürstenberger Straße 77, 37603 Holzminden... -
Seite 27: Entsorgung Von Transport- Und Verkaufsverpackungsmaterial
UMWELT UND RECYCLING Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen. - Seite 28 Deutschland Verkauf Tel. 05531 702-110 | Fax 05531 702-95108 | info-center@stiebel-eltron.de STIEBEL ELTRON GmbH & Co. KG Kundendienst Tel. 05531 702-111 | Fax 05531 702-95890 | kundendienst@stiebel-eltron.de Dr.-Stiebel-Straße 33 | 37603 Holzminden Ersatzteilverkauf Tel. 05531 702-120 | Fax 05531 702-95335 | ersatzteile@stiebel-eltron.de Tel.
