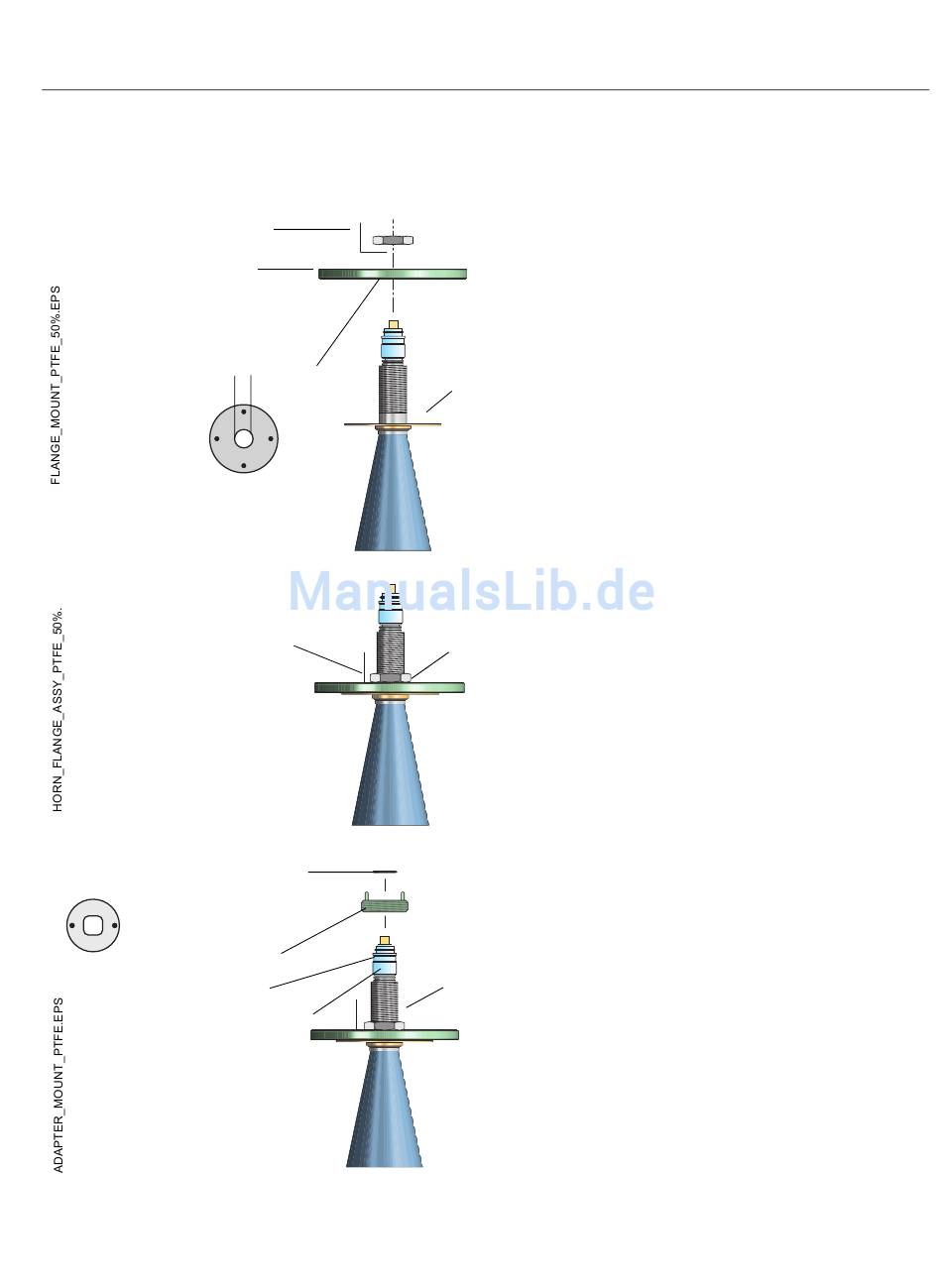

BEFESTIGUNG DER HORNANTENNE – PTFE-DICHTUNG
Antennen-Typenschild
Flansch
Durchmesser 34 mm (1,3 Zoll)
Antennentypenschild
Sicherungsring
Adapter Sicht
von oben
2. Mechanische Installation
Adapter
O-Ring
Wellenleiter-
Einheit
1. Entfernen des Sicherungsringes und des
Adapters von der Antenne.
Bringen Sie den Flansch oben auf der
Konusscheibe an.
Vergewissern Sie sich, dass die
Flanschunterseite plan ist und sich alle
Achtung!
Bauteile in sauberem und trockenem
Keine
Zustand befinden.
Dichtung
auf diesem
Für kundenspezifische Flansche, siehe
Blech
Seite 2-8.
2. Platzieren Sie das Antennen-Typenschild
und sichern Sie den Flansch mit der
Sicherungsmutter.
Sicherungs-
mutter
Vergewissern Sie sich, dass die Mutter fest
am Flansch angezogen ist.
3. Befestigen Sie den Adapter oben auf der
Hülse.
Hülse
TankRadar Pro
2-9
