TankRadar Pro
7-22
ACHTUNG!
Für weitere Informationen, wie die Parameter der Tankgeometrie eingestellt
werden, sehen Sie bitte in 'Konfiguration des Füllstandsmessgerätes' (Kapitel
4) nach.
ACHTUNG!
Der Standardwert für die Hold Off Distance für eine Nicht-Standard-Antenne
ist Null und muss demanch während der Installation festgelegt werden.
Bediener-Handbuch
Ref. nr. 306010De
Fünfte Ausgabe, August 2006

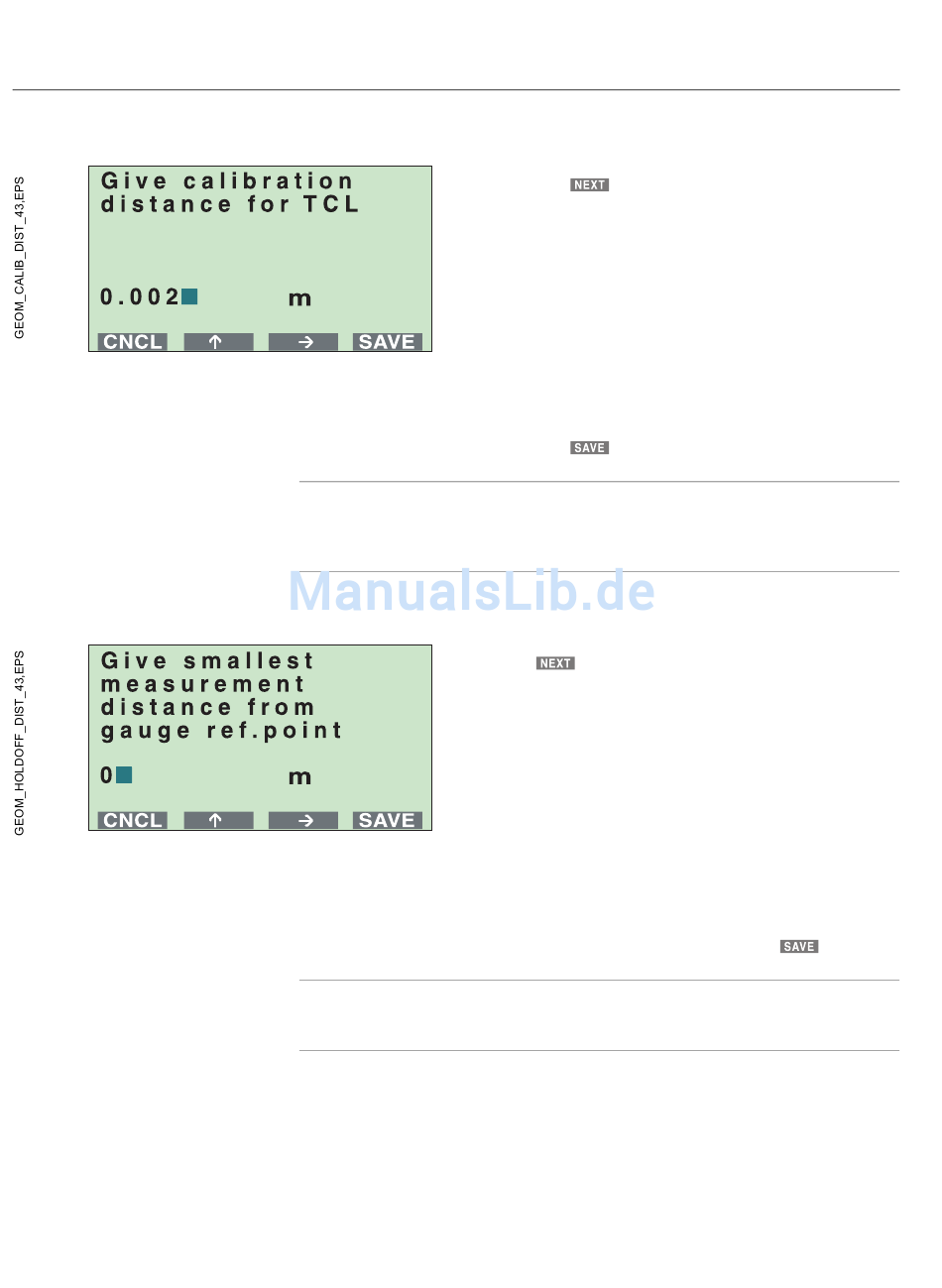

d. Wählen Sie Calibration Dist und drücken Sie
den
Button.
Der Calibration Distance ist standardmäßig
auf Null gesetzt. Üblicherweise wird das Füll-
standsmessgerät so eingestellt, dass die
gemessenen Füllstände mit den Füllständen,
die durch Handpeilung oder andere Referenz-
füllstandswert übereinstimmen. Normaler-
weise muss der Calibration Distance nicht
verändert werden. In einigen seltenen Fällen
muss jedoch eine Feinjustierung nach der
Installation vorgenommen werden. Stellen Sie
die Calibration Distance ein und drücken Sie
den
Button.
e. Wählen Sie HoldOff Dist und drücken Sie den
Button.
Setzen Sie die Hold Off Distance (UNZ). Die
Hold Off Distance definiert, wie nah ein
Füllstandswert am Referenzpunkt des
Füllstandmessgeräts noch akzeptiert wird.
Normalerweise wird die Hold Off Distance
automatisch eingestellt und muss nicht
verändert werden. Sind beispielweise
Störechos im oberen Teil des Tanks
vorhanden, etwa durch den Tankstutzen,
können Sie die Hold Off Distance erhöhen,
um Messungen in der Nähe der Antenne zu
vermeiden. Bestimmen Sie die Hold Off
Distance und drücken Sie den
7. Anwendung der Anzeigeeinheit 2210
Button.
