Bediener-Handbuch
Ref. nr. 306010De
Fünfte Ausgabe, August
2.2
ERFORDERLI-
CHER FREIRAUM
2. Mechanische Installation

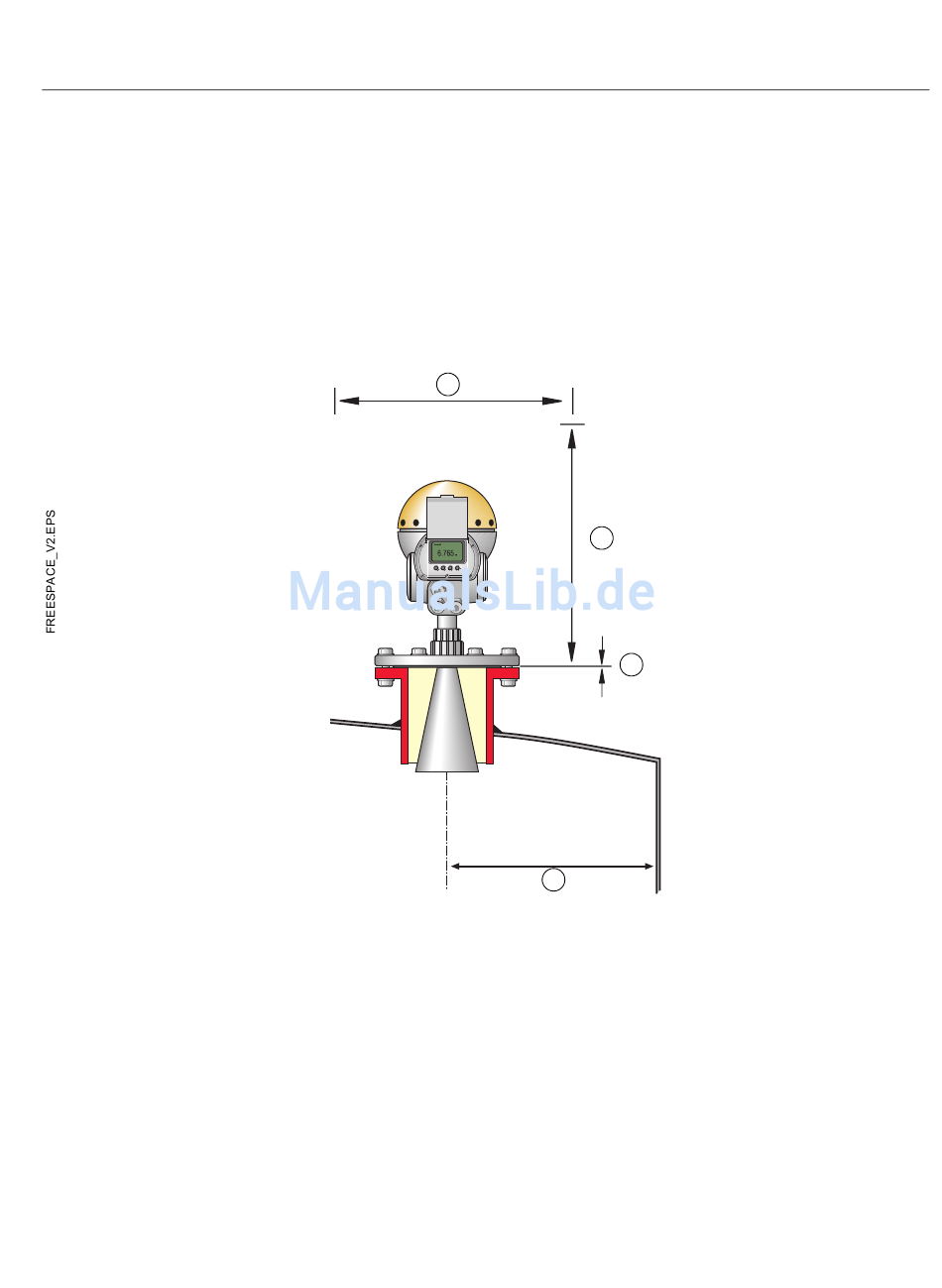

Positionieren Sie das Messgerät so, dass sich die Mikrowellen ausbreiten
können, ohne dass dies durch die Tankwand gestört werden, so wie es in der
untenstehenden Zeichnung zu sehen ist. Richten Sie sich nach den
folgenden Empfehlungen, um eine optimale Messleistung zu erzielen:
•
Vermeiden Sie Hindernisse im Radarstrahl.
•
Montieren Sie das Messgerät weit entfernt von Rohreinbauten, die
Turbulenzen verursachen können.
•
Verwenden Sie den größtmöglichen Antennentyp, um eine maximale
Antennenverstärkung zu gewährleisten.
A
A. Betriebsraum 550 mm
B. Betriebsraum
Antenne
Horn
Prozessabdichtung
Parabol
B
Führungsrohr-
Array, feste
Einbauvariante
Führungsrohr-
Array, klappbare
Variante
Stab
C
C. Stutzenneigung
Antenne
Horn
Prozessabdichtung
Parabol
Führungsrohr-Array
Stab
D.Minimaler Abstand zur Tankwand
D
Antenne
Horn
Prozessabdichtung
Parabol
Führungsrohr-Array
Stab
(1) Eine engere Montage an der
Tankwand kann erlaubt sein,
wenn dafür eine geringere
Genauigkeit akzeptiert wird.
TankRadar Pro
Abstand, mm
400
800
400
400
740
400
Maximaler Winkel
1°
3°
3°
2°
2°
(1)
Abstand, m
0,6
0,6
0,6
Nicht erhältlich
0,6
2-3
