3B SCIENTIFIC® PHYSICS

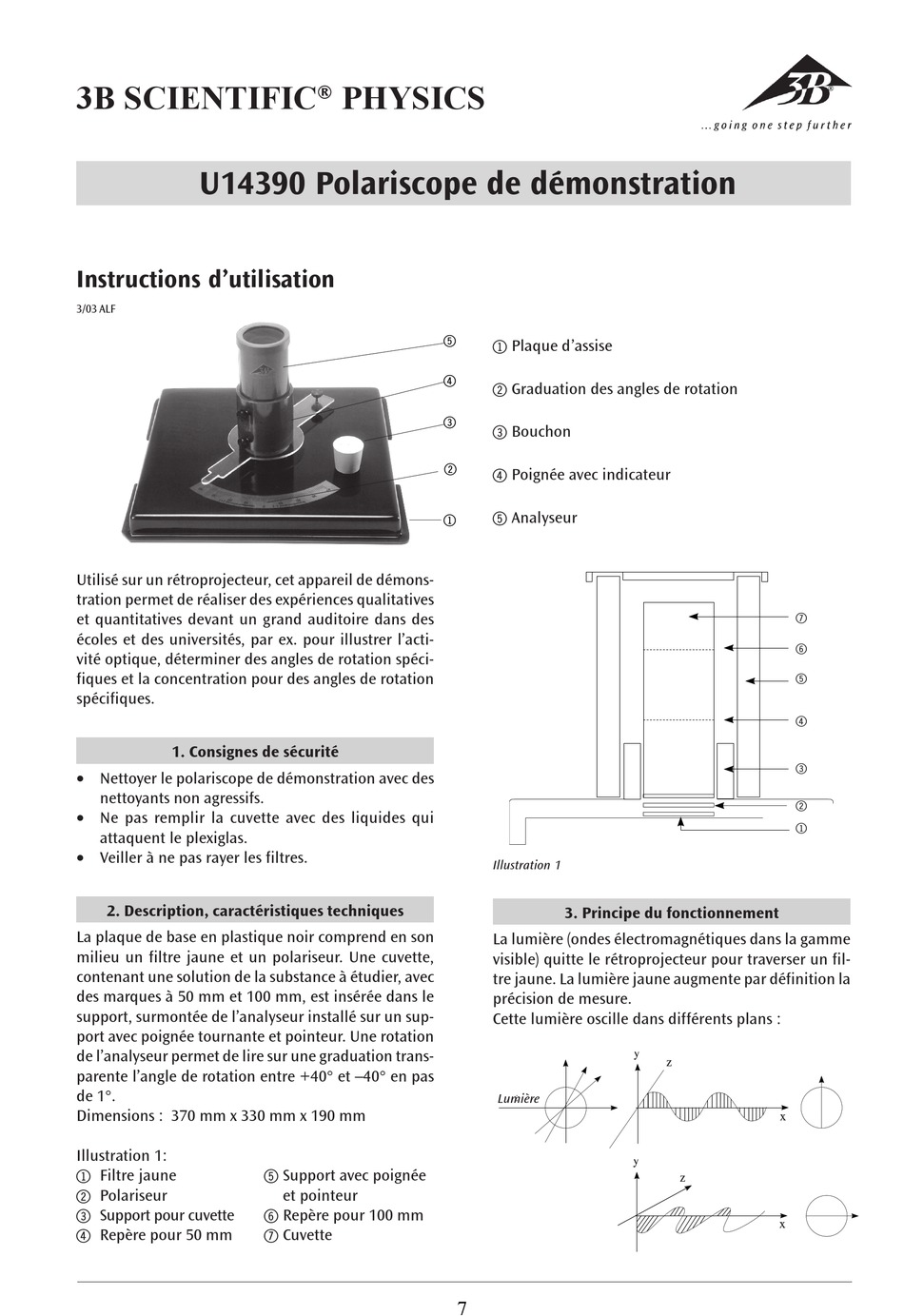

U14390 Polariscope de démonstration
Instructions d'utilisation
3/03 ALF
Utilisé sur un rétroprojecteur, cet appareil de démons-
tration permet de réaliser des expériences qualitatives
et quantitatives devant un grand auditoire dans des
écoles et des universités, par ex. pour illustrer l'acti-
vité optique, déterminer des angles de rotation spéci-
fiques et la concentration pour des angles de rotation
spécifiques.
1. Consignes de sécurité
• Nettoyer le polariscope de démonstration avec des
nettoyants non agressifs.
• Ne pas remplir la cuvette avec des liquides qui
attaquent le plexiglas.
• Veiller à ne pas rayer les filtres.
2. Description, caractéristiques techniques
La plaque de base en plastique noir comprend en son
milieu un filtre jaune et un polariseur. Une cuvette,
contenant une solution de la substance à étudier, avec
des marques à 50 mm et 100 mm, est insérée dans le
support, surmontée de l'analyseur installé sur un sup-
port avec poignée tournante et pointeur. Une rotation
de l'analyseur permet de lire sur une graduation trans-
parente l'angle de rotation entre +40° et –40° en pas
de 1°.
Dimensions : 370 mm x 330 mm x 190 mm
Illustration 1:
Filtre jaune
1
2
Polariseur
Support pour cuvette
3
Repère pour 50 mm
4
Support avec poignée
5
et pointeur
Repère pour 100 mm
6
Cuvette
7
5
Plaque d'assise
1
4
Graduation des angles de rotation
2
3
Bouchon
3
2
Poignée avec indicateur
4
Analyseur
5
1
Illustration 1
3. Principe du fonctionnement
La lumière (ondes électromagnétiques dans la gamme
visible) quitte le rétroprojecteur pour traverser un fil-
tre jaune. La lumière jaune augmente par définition la
précision de mesure.
Cette lumière oscille dans différents plans :
Licht
Lumière
7
7
6
5
4
3
2
1
y
z
x
y
z
x
®
