WICHTIG:
ES MUSS UNBEDINGT DARAUF GEACHTET WERDEN, DASS DIE
ABSTÜTZVORRICHTUNG NUR INNERHALB DER IN DEN ABBILDUNGEN 3, 4, 5 UND 6
GEZEIGTEN GRENZEN BETRIEBEN WIRD.
Bei Sonderanwendungen und bei Fällen, bei denen ein extra langer Steckschlüssel benötigt wird, kann die
Standard-Abstützvorrichtung verlängert werden. Allerdings müssen die in den Abbildungen 3, 4, 5 und 6
gezeigten Einschränkungen eingehalten werden.
ACHTUNG:
Verlängerungen für den Standardantriebsvierkant DÜRFEN NICHT verwendet werden, da sonst der
Ausgangsantrieb des Werkzeugs ernsthaft beschädigt wird. Für Anwendungen mit eingeschränktem Zugang
stehen eine Reihe von Ansatzverlängerungen von Norbar zur Verfügung, mit denen das Antriebsstück richtig
gestützt wird.
Es ist unerlässlich, dass die Drehmomentstütze direkt an einem festen Körper oder einer festen Oberfläche
in der Nähe des festzuziehenden Befestigungselements anliegt, sodass die Abstützung am Ende der
Drehmomentstütze erfolgt.
Die mitgelieferte Drehmomentstütze wurde so entwickelt, dass sie einen idealen Stützpunkt bietet, wenn sie
mit einer Fassung in Standardlänge genutzt wird. Falls eine extra lange Fassung genutzt wird, kann dies zu
einer Verlagerung der Drehmomentstütze außerhalb des sicheren Stützfensters führen, wie in den
Abbildungen 3, 4, 5 und 6 gezeigt. Die Standarddrehmomentstütze muss ggf. verlängert werden, um
sicherzustellen, dass sie vollständig in dem farblich hervorgehobenen Bereich bleibt.
Steckschlüssel, normale Länge
Reaktionskräfte dürfen nur in
Steckschlüssel, normale Länge
6

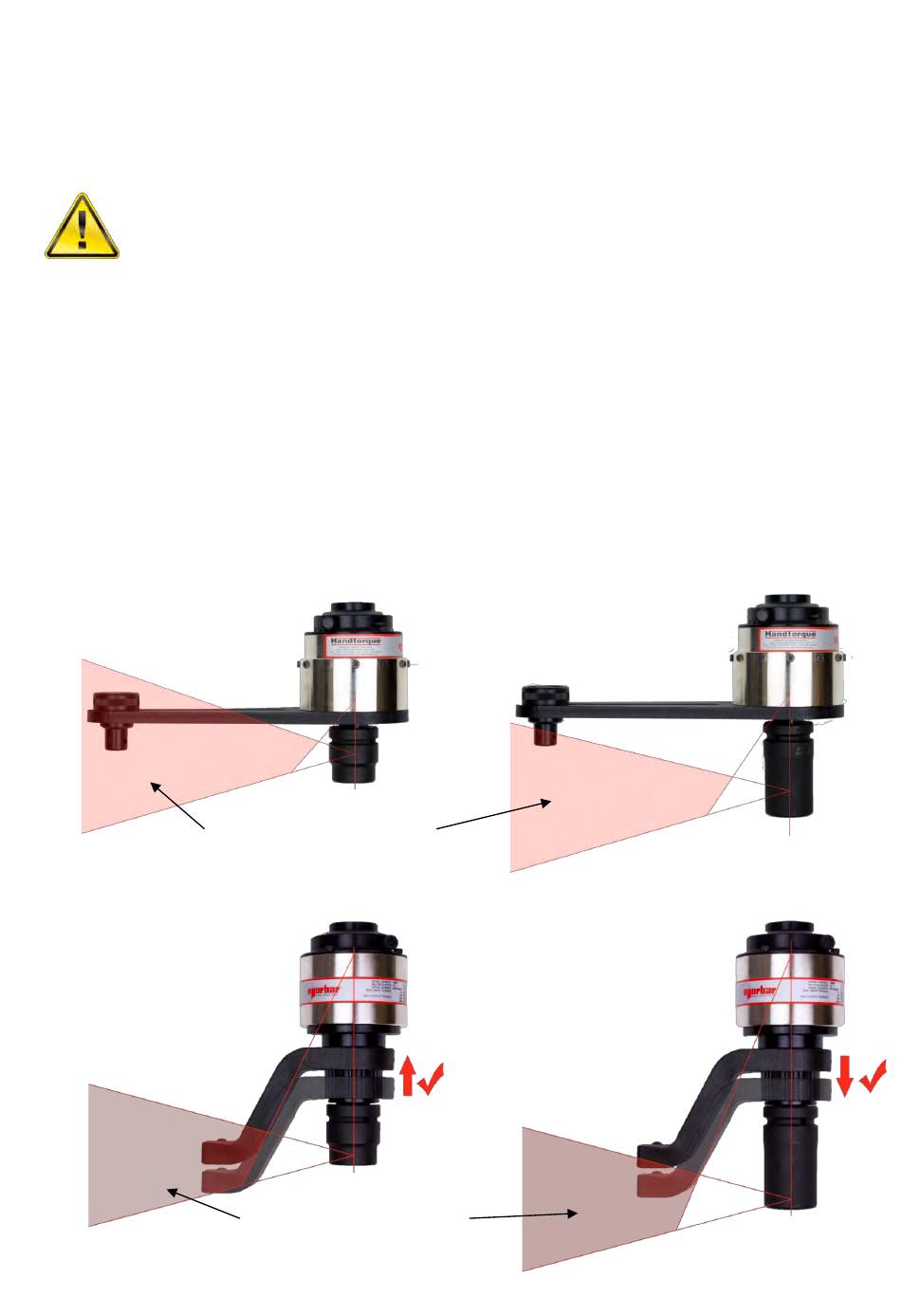

ABBILDUNG 4 – Serien Für Kleine Durchmesser Sicheres Stützfenster
EIN NICHTBEACHTEN DER IN DEN ABBILDUNGEN 3, 4, 5 UND 6
GEZEIGTEN EINSCHRÄNKUNGEN BEIM MODIFIZIEREN EINER
STANDARD ABSTÜTZVORRICHTUNG KANN ZU EINEM VORZEITIGEN
VERSCHLEISS ODER ZU BESCHÄDIGUNGEN AM ABTRIEB DES
VERVIELFÄLTIGERS FÜHREN.
den schattierten Bereichen
aufgefangen werden
ABBILDUNG 3 – Standard - Serien Sicheres Stützfenster
Reaktionskräfte dürfen nur in
den schattierten Bereichen
aufgefangen werden
Steckschlüssel, extra lang
Steckschlüssel, extra lang
