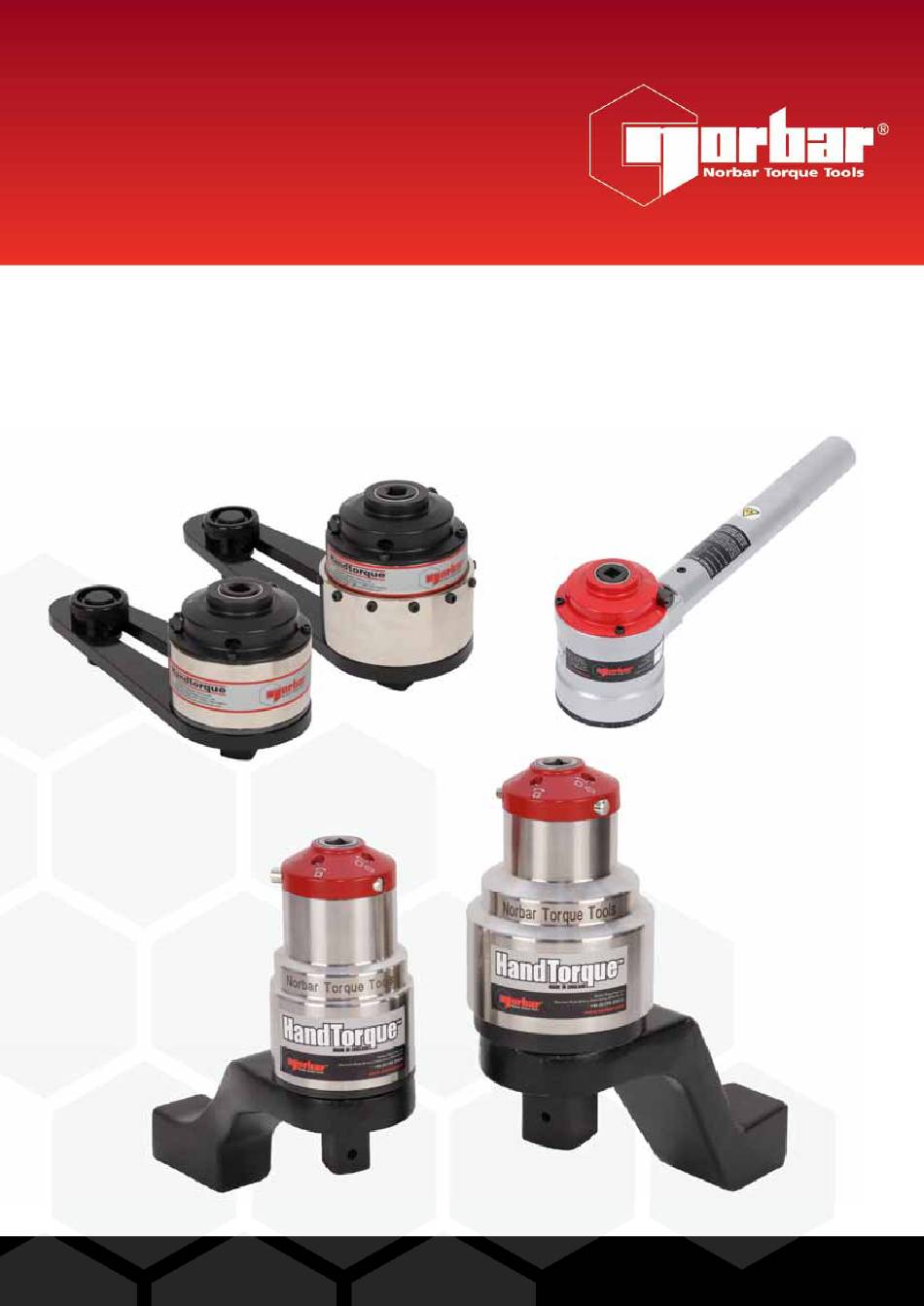

- Seite 1 OPERATOR’S MANUAL HANDTORQUE ® MULTIPLIERS Part Number 34269 | Issue 12 | Original Instructions (English/Deutsch)
- Seite 2 Pour obtenir la version la plus récente du manuel technique, veuillez vous rendre sur www.norbar.com/Portals/0/NorbarProducts/operators_handbook/34269FR.pdf Besuchen Sie die Webseite www.norbar.com/Portals/0/NorbarProducts/operators_handbook/34269ENDE.pdf, um die aktuellste Version der Bedienungsanleitung zu erhalten. Per la versione più aggiornata del manuale di istruzioni, visitare il sito www.norbar.com/Portals/0/NorbarProducts/operators_handbook/34269IT.pdf...
- Seite 3 CONTENTS Part Numbers Covered by This Manual Standard Series Small Diameter Series HT4 Series Compact Series Optional Extras Safety Introduction Operating Instructions Torque Reaction Setting Torque for Bolt Tightening (Non-Calibrated) Setting Torque for Bolt Tightening (Calibrated) Setting Torque for Bolt Loosening Operating the Multiplier Anti Wind-Up Ratchet Purpose of the Anti Wind-Up Ratchet...
- Seite 4 PART NUMBERS COVERED BY THIS MANUAL This manual covers the setup and use of Norbar HandTorque ® multipliers. Standard Series Part Number Maximum Model Torque Without AWUR With AWUR HT 1 & HT 2 1700 Nꞏm 16010, 16012.HD, 16030.HD, 16034.HD 16088, 16089.HD...
- Seite 5 SAFETY IMPORTANT: DO NOT OPERATE THE TOOL BEFORE READING THESE INSTRUCTIONS. FAILURE TO DO SO MAY RESULT IN PERSONAL INJURY OR DAMAGE TO THE TOOL. This tool is intended for use with threaded fasteners. Any other use is not recommended. These tools require a reaction bar.
- Seite 6 To operate the HandTorque ® multiplier you will need the following:- Power Drive or Impact Quality Sockets. Reaction Arm. Norbar or other quality torque wrench. INPUT SQUARE ANTI WIND-UP DRIVE RATCHET INPUT SQUARE DRIVE ANTI WIND-UP RATCHET...
- Seite 7 Square Drive and must be allowed to rest squarely against a solid object or surface adjacent to the bolt to be tightened (see Figure 2). Where the standard reaction plate is not suitable, it may be possible to adapt it. Refer to your Norbar distributor for advice.
- Seite 8 Standard square drive extensions MUST NOT be used as these will cause serious damage to the wrench output drive. Norbar manufacture a range of nose extensions for applications where access is restricted and these are designed to support the final drive correctly.
- Seite 9 Standard Length Socket Extra Length Socket Torque Reaction should be taken in the shaded areas only FIGURE 5 – HT 4 Series Safe Reaction Window Standard Length Socket Extra Length Socket Torque Reaction should be taken in the shaded areas only FIGURE 6 –...
- Seite 10 Establish the correct torque figure for the bolt from manufacturer’s instructions or by calculation. A torque tension calculator is available on the Norbar website (www.norbar.com), which can be used as a guide to help calculate the tension generated in a bolt for a given thread size, torque and friction value.
- Seite 11 Select a suitable torque wrench for the input torque. The wrench should be of high quality and regularly calibrated. The HT 52, 72 and 92 Compact Series models can also come as part of a kit which includes a Norbar ®...
- Seite 12 NOTE: Some torque wrenches will not be active (‘click’ or 'break') when used in the counter- clockwise direction. Operating the Multiplier Fit the multiplier with the correct size of power drive or impact quality socket to suit the bolt to be tightened. Fit the multiplier to the bolt with the reaction plate adjacent to the reaction point.
- Seite 13 ANTI WIND-UP RATCHET Purpose of the Anti Wind-Up Ratchet (AWUR) Most multipliers with ratios of 15:1 and over are fitted with an anti wind-up ratchet. The multiplier can be thought of as a spring which must be fully wound before any tightening/untightening work can be applied to the bolt.
- Seite 14 The tool may now be removed from the fastener. Familiarise yourself with this tool by initially applying low torques and removing wind-up. We recommend that the Anti Wind up assembly input gear and ratchet teeth are inspected annually by your Norbar approved distributor for wear or damage.
- Seite 15 FIGURE 12 Any other maintenance or repairs should be carried out by Norbar or a Norbar approved agent and should form part of a service. Service intervals will depend on the type of usage of the tools and the environment in which they are being used.
- Seite 16 SPECIFICATIONS Standard Series Maximum Torque Input Output Part Output Square Square Model Ratio Number Nꞏm lbfꞏft HT 1/5 16010 1700 1250 5.2:1 ½” ¾” HT 2/5 HD 16012.HD 1700 1250 5.2:1 ¾” 1” HT 2/5 HD 16030.HD 1700 1250 5.2:1 ½”...
- Seite 17 Small Diameter Series Maximum Torque Input Output Part Output Square Square Model Ratio Number Nꞏm lbfꞏft HT 30/5 18003 3000 2200 5.2:1 ¾” 1” HT 30/15 AWUR 18004 3000 2200 15:1 ½” 1” HT 30/25 AWUR 18006 3000 2200 27:1 ½”...
- Seite 18 TROUBLESHOOTING The following is only a guide, for more complex faults please contact your local Norbar agent or Norbar directly. Problem Likely Solutions Drive square sheared See maintenance section. Check AWUR change lever is not in neutral position. Remove drive square and check if sheared (See Input drive rotates but output will not maintenance section).
- Seite 19 NOTES...
- Seite 20 BEDIENUNGSANLEITUNG HANDTORQUE DREHMOMENTVERVEILFÄTIGER Teilenummer 34269 | Ausgabe 12 | Übersetzung Der Originalanleitung (Deutsch)
- Seite 21 INHALT Teilenummern, für die diese Bedienungsanleitung gilt Standard – Serien Serien Für Kleine Durchmesser HT4 – Serien Compact Serien Optionales Zubehör Sicherheit Einleitung Betrieb Abstützvorrichtung Drehmoment zum Schraubenanziehen einstellen (Nicht Kalibriert) Drehmoment zum Schraubenanziehen einstellen (Kalibriert) Drehmoment zum Schraubenlösen einstellen Vervielfältiger bedienen Ratsche Mit Rücklaufsperre Zweck der Ratsche mit Rücklaufsperre...
- Seite 22 TEILENUMMERN, FÜR DIE DIESE BEDIENUNGSANLEITUNG GELTEN ® Diese Bedienungsanleitung beschreibt die Installation und den Gebrauch der Norbar HandTorque Drehmomentverfielfältiger. Standard - Serien Teile - Nr Maximal Modell Drehmoment Ohne RAS Mit RAS HT 1 & HT 2 1700 Nꞏm 16010, 16012.HD, 16030.HD, 16034.HD 16088, 16089.HD...
- Seite 23 SICHERHEIT WICHTIG: DIESES WERKZEUG DARF NUR BETRIEBEN WERDEN, WENN ZUVOR DIESE BEDIENUNGSANLEITUNG GELESEN UND VERSTANDEN WURDE. BEI NICHTBEACHTUNG BESTEHT DIE GEFAHR VON PERSONEN-UND SACHSCHÄDEN DURCH DAS WERZEUG. Dieses Werkzeug darf nur für Befestigungsmittel mit Gewinde verwendet werden. Ein anderweitiger Gebrauch ist nicht zulässig. Diese Werkzeuge benötigen eine Abstützvorrichtung.
- Seite 24 BETRIEB Zum Betrieb des handgeführten Drehmomentvervielfältigers ist folgendes erforderlich:- Kraftantrieb oder Kraft-Einsatz. Abstützvorrichtung. Drehmomentschlüssel der Marke Norbar oder vergleichbare Qualität eines anderen Herstellers. ANTRIEBSVIERKANT RATSCHE ANTRIEBSVIERKANT RÜCKLAUFSPERRE RATSCHE RÜCKLAUFSPERRE ABSTÜTZVORRICHTUNG ABSTÜTZVORRICHTUNG SEKUNDÄRER VIERKANT ABTRIEBSVIERKANT ABTRIEBSVIERKANT Standard - Serien Serien Für Kleine Durchmesser...
- Seite 25 Oberfläche aufliegen, die an die zu befestigende Schraube angrenzt (siehe Abb. 2). Sollte sich die Standard-Abstützvorrichtung für eine spezielle Anwendung nicht eignen, kann sie entsprechend angepasst werden. Für weitere Informationen wenden Sie sich bitte an Ihren Norbar-Vertriebspartner. Drehmoment Drehmoment Stützpunkt...
- Seite 26 Verlängerungen für den Standardantriebsvierkant DÜRFEN NICHT verwendet werden, da sonst der Ausgangsantrieb des Werkzeugs ernsthaft beschädigt wird. Für Anwendungen mit eingeschränktem Zugang stehen eine Reihe von Ansatzverlängerungen von Norbar zur Verfügung, mit denen das Antriebsstück richtig gestützt wird. Es ist unerlässlich, dass die Drehmomentstütze direkt an einem festen Körper oder einer festen Oberfläche in der Nähe des festzuziehenden Befestigungselements anliegt, sodass die Abstützung am Ende der...
- Seite 27 Steckschlüssel, normale Länge Steckschlüssel, extra lang Reaktionskräfte dürfen nur in den schattierten Bereichen aufgefangen werden ABBILDUNG 5 – HT4 - Serien Sicheres Stützfenster Steckschlüssel, normale Länge Steckschlüssel, extra lang Reaktionskräfte dürfen nur in den schattierten Bereichen aufgefangen werden ABBILDUNG 6 – Compact Serien Sicheres Stützfenster...
- Seite 28 Drehmoment Zum Schraubenanziehen Einstellen (Nicht Kalibriert) Stellen Sie das korrekte Drehmoment für die Schraube anhand der Herstellervorgaben oder durch Berechnung ein. Ein Drehmomentrechner ist auf der Norbar Internetseite (www.norbar.com) verfügbar und dient als Orientierung für die Berechnung des Drehmoments, der in Bolzen mit einer bestimmten Gewindegröße, Drehmoment und Reibwert erzeugt wird.
- Seite 29 Verstärker von Norbar wurden so entwickelt, dass jeder Getriebestufe ein bestimmtes Geschwindigkeitsverhältnis zugeordnet ist. Wenn beispielsweise ein 25:1-Getriebe 2 Stufen hat, die jeweils ein Geschwindigkeitsverhältnis von 5,45:1 aufweisen, erhält man ein Gesamtgeschwindigkeitsverhältnis von 29,75:1. Kalkuliert man die Effizienz des Getriebes ein, ergibt der Multiplikationsfaktor ein Verhältnis von ungefähr 25:1.
- Seite 30 Drehmoment Zum Schraubenlösen Einstellen Um zu gewährleisten, dass der Vervielfältiger nicht überlastet wird, wird die Verwendung eines Drehmomentschlüssels auch beim Lösen von Schrauben empfohlen. Teilen Sie das maximale Ausgangsdrehmoment durch das „Übersetzugsverhältnis. Sie erhalten den Höchstwert für das Eingangsdrehmoment. Wählen Sie einen geeigneten Drehmomentschlüssel für das Eingangsdrehmoment. HINWEIS: BEI EINIGEN DREHMOMENTSCHLÜSSELN IST BEI BETRIEB GEGEN DEN UHRZEIGERSINN KEIN „KLICKEN“...
- Seite 31 RATSCHE MIT RÜCKLAUFSPERRE Zweck Der Ratsche Mit Rücklaufsperre (RAS) Die meisten Vervielfältiger mit einem Drehmomentverhältnis von 25:1 und mehr sind mit einer Ratsche mit Rücklaufsperre ausgestattet. Der Vervielfältiger funktioniert in diesem Fall als eine Feder, die vollständig gespannt werden muss, bevor ein Anziehen bzw. Lösen von Schrauben möglich ist. Dank der Ratsche wird gewährleistet, dass die „Feder“...
- Seite 32 Machen Sie sich mit der Funktionsweise des Werkzeugs vertraut, indem Sie einen niedrigen Drehmoment anwenden und die aufgebaute Spannung zurückschnellen lassen. Es wird empfohlen, das Rücklaufsperre-Eingangsgetriebe und die Zähne der Ratsche jährlich durch einen von Norbar zugelassenen Händler auf Verschleiß und Beschädigungen prüfen zu lassen.
- Seite 33 Setzen Sie einen neuen Bolzen ein und ziehen Sie diesen fest (4,7 Nꞏm für M4-Bolzen und 9 Nꞏm für M5-Bolzen) ABBILDUNG 12 Alle anderen Wartungs- und Reparaturarbeiten müssen von der Fa. Norbar oder einem beauftragten Händler ausgeführt werden und sind Teil des Kundendiensts. Die Zeitabstände, in denen Wartungsarbeiten notwendig werden, hängen von der Belastung und Betriebsumgebung ab.
- Seite 34 TECHNISCHE DATEN Standard - Serien Maximales Ausgabe- Eingabe- Ausgabe- Drehmoment Vierkant Vierkant Modell Teile - Nr Verhältnis Nꞏm lbfꞏft zoll zoll HT 1/5 16010 1700 1250 5.2:1 ½” ¾” HT 2/5 HD 16012.HD 1700 1250 5.2:1 ¾” 1” HT 2/5 HD 16030.HD 1700 1250...
- Seite 35 Serien Für Kleine Durchmesser Maximales Ausgabe- Eingabe- Ausgabe- Drehmoment Vierkant Vierkant Modell Teile - Nr Verhältnis Nꞏm lbfꞏft zoll zoll HT 30/5 18003 3000 2200 5.2:1 ¾” 1” HT 30/15 AWUR 18004 3000 2200 15:1 ½” 1” HT 30/25 AWUR 18006 3000 2200...
- Seite 36 FEHLERSUCHE Folgende Tabelle gilt als Orientierungshilfe, kontaktieren Sie bei komplexeren Störungen bitte Ihren Norbar Händler oder Norbar direkt. Störung Mögliche Abhilfe Antriebsvierkant ausgerissen Siehe Abschnitt Wartung Schwerer Schaden der Innenverzahnung! Schicken Sie das Antriebsvierkant rotiert, aber nicht der Gerät zur Reparatur an Norbar oder deren Händler (Prüfen Sie,...
- Seite 37 NOTES / AUFZEICHNUNGEN...
- Seite 38 NOTES / AUFZEICHNUNGEN...
- Seite 39 QR code below. QR code below. Für die aktuellste Version Um Ihr lokales Norbar- der Bedienungsanleitung Unternehmen oder Ihren Händler scannen Sie bitte den zu finden, scannen Sie bitte den untenstehenden QR-Code. untenstehenden QR-Code. www.norbar.com © Norbar Torque Tools Ltd 2022...
