Sostituzione dell'elemento riscaldante

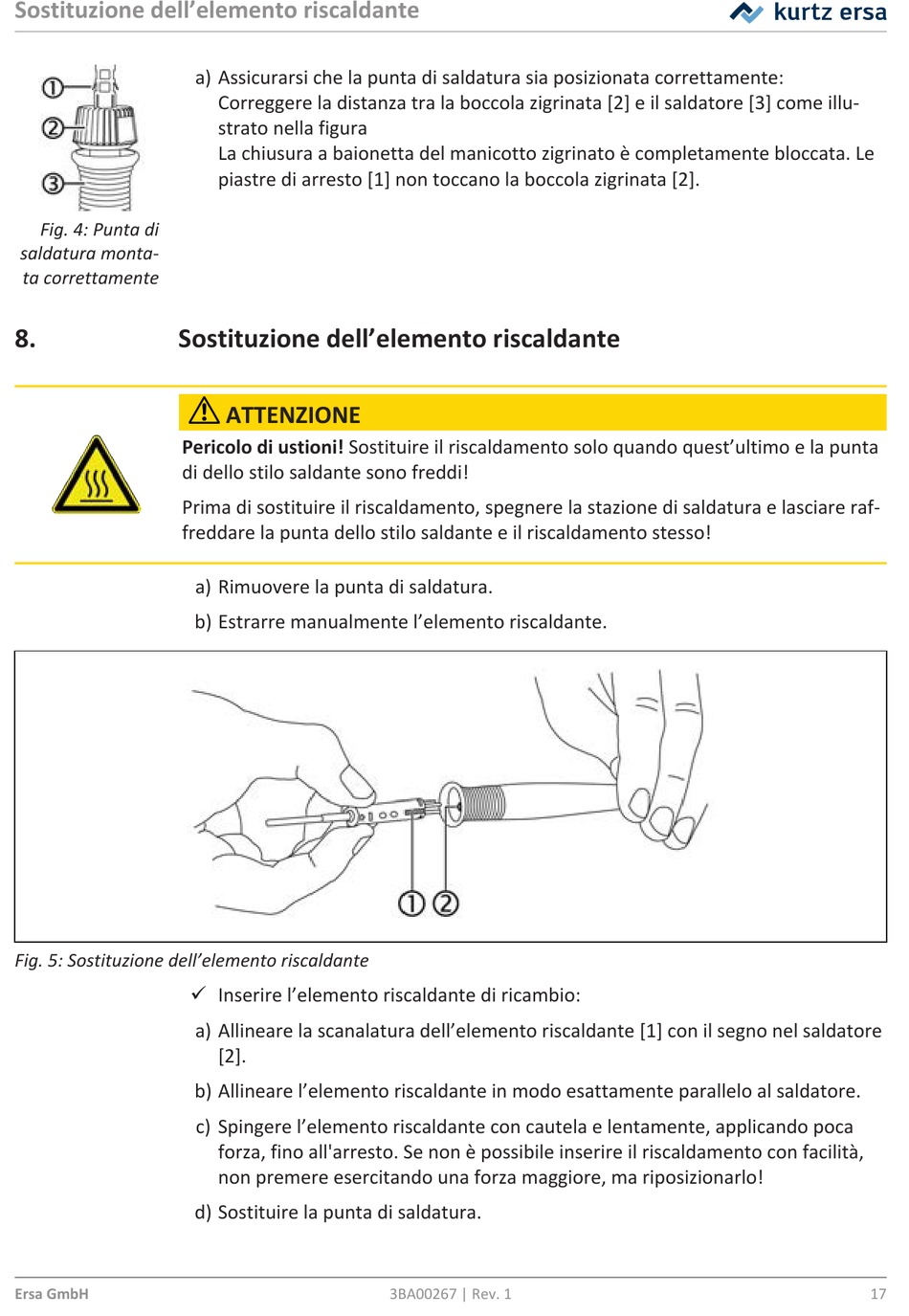

Fig. 4: Punta di
saldatura monta-
ta correttamente
8. Sostituzione dell'elemento riscaldante
Pericolo di ustioni! Sostituire il riscaldamento solo quando quest'ultimo e la punta
di dello stilo saldante sono freddi!
Prima di sostituire il riscaldamento, spegnere la stazione di saldatura e lasciare raf-
freddare la punta dello stilo saldante e il riscaldamento stesso!
Fig. 5: Sostituzione dell'elemento riscaldante
Ersa GmbH
a) Assicurarsi che la punta di saldatura sia posizionata correttamente:
Correggere la distanza tra la boccola zigrinata [2] e il saldatore [3] come illu-
strato nella figura
La chiusura a baionetta del manicotto zigrinato è completamente bloccata. Le
piastre di arresto [1] non toccano la boccola zigrinata [2].
ATTENZIONE
a) Rimuovere la punta di saldatura.
b) Estrarre manualmente l'elemento riscaldante.
ü Inserire l'elemento riscaldante di ricambio:
a) Allineare la scanalatura dell'elemento riscaldante [1] con il segno nel saldatore
[2].
b) Allineare l'elemento riscaldante in modo esattamente parallelo al saldatore.
c) Spingere l'elemento riscaldante con cautela e lentamente, applicando poca
forza, fino all'arresto. Se non è possibile inserire il riscaldamento con facilità,
non premere esercitando una forza maggiore, ma riposizionarlo!
d) Sostituire la punta di saldatura.
3BA00267 | Rev. 1 17
