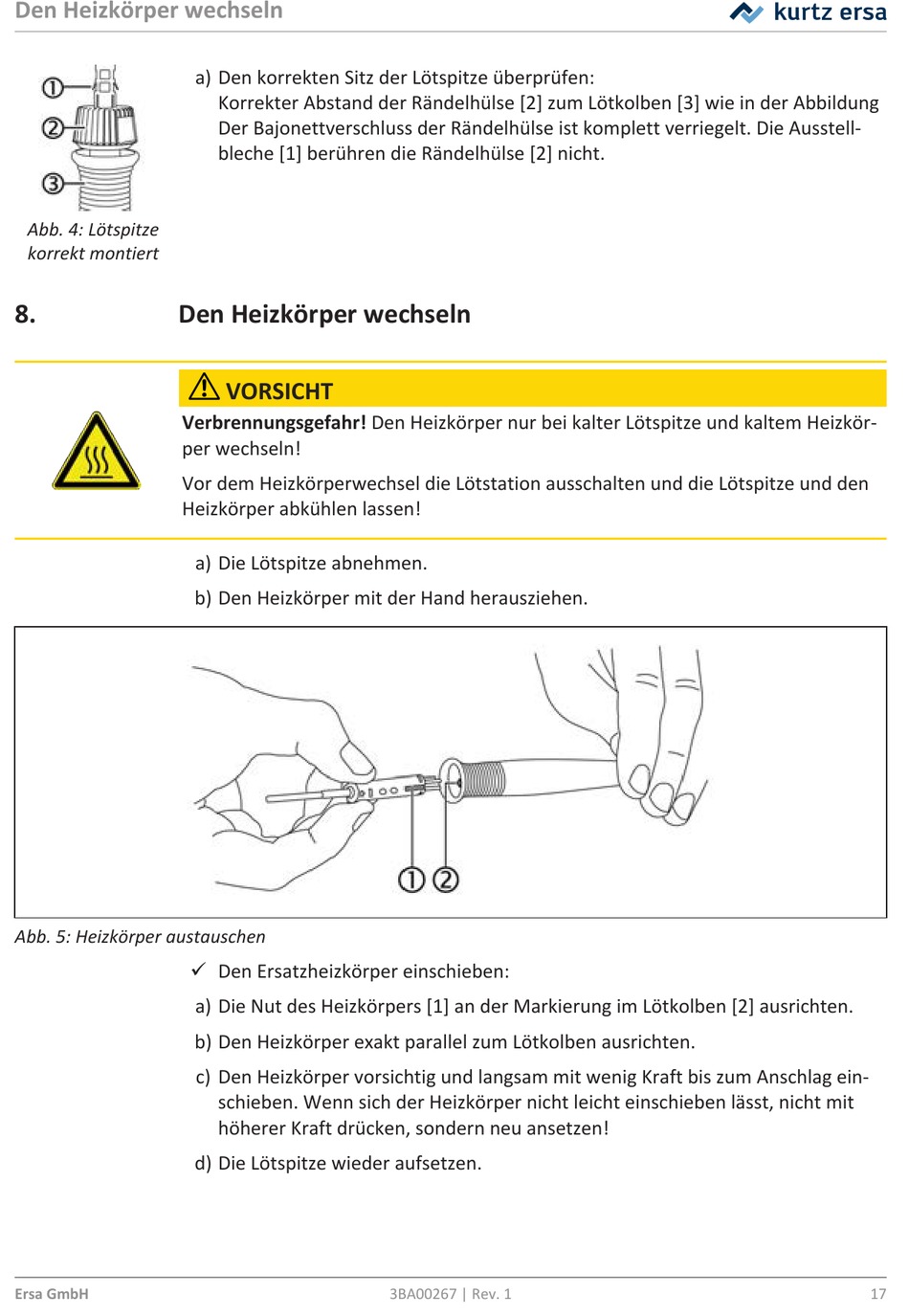

Den Heizkörper wechseln
Abb. 4: Lötspitze
korrekt montiert
8.
Den Heizkörper wechseln
Verbrennungsgefahr! Den Heizkörper nur bei kalter Lötspitze und kaltem Heizkör-
per wechseln!
Vor dem Heizkörperwechsel die Lötstation ausschalten und die Lötspitze und den
Heizkörper abkühlen lassen!
Abb. 5: Heizkörper austauschen
Ersa GmbH
a) Den korrekten Sitz der Lötspitze überprüfen:
Korrekter Abstand der Rändelhülse [2] zum Lötkolben [3] wie in der Abbildung
Der Bajonettverschluss der Rändelhülse ist komplett verriegelt. Die Ausstell-
bleche [1] berühren die Rändelhülse [2] nicht.
VORSICHT
a) Die Lötspitze abnehmen.
b) Den Heizkörper mit der Hand herausziehen.
ü Den Ersatzheizkörper einschieben:
a) Die Nut des Heizkörpers [1] an der Markierung im Lötkolben [2] ausrichten.
b) Den Heizkörper exakt parallel zum Lötkolben ausrichten.
c) Den Heizkörper vorsichtig und langsam mit wenig Kraft bis zum Anschlag ein-
schieben. Wenn sich der Heizkörper nicht leicht einschieben lässt, nicht mit
höherer Kraft drücken, sondern neu ansetzen!
d) Die Lötspitze wieder aufsetzen.
3BA00267 | Rev. 1
17
