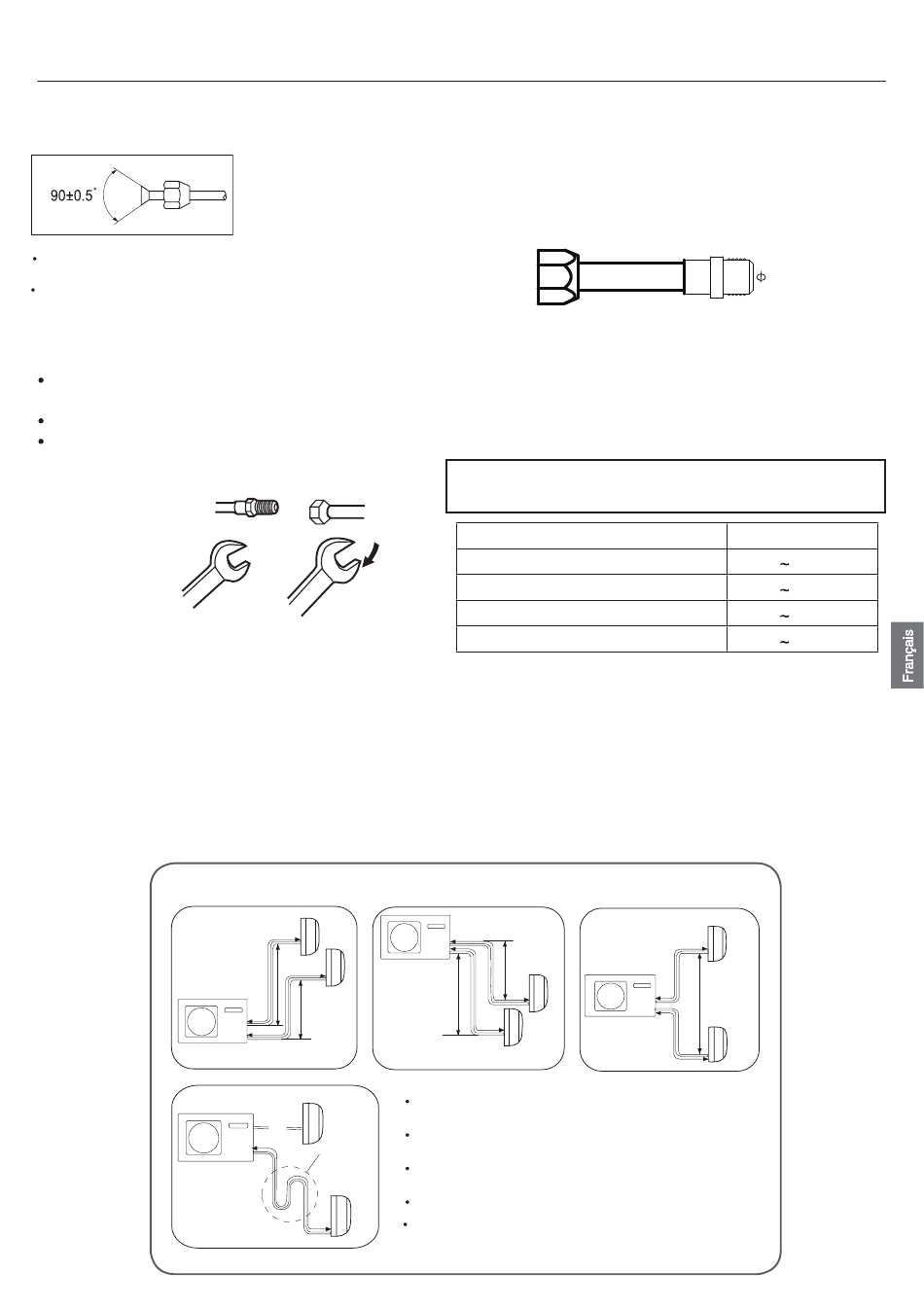

Procédure d'installation
1. Taille des tuyaux
Installez les écrous d'évasement sur les tuyaux à
brancher, puis évasez les tuyaux.
Les valeurs de la taille de la tuyauterie sont indiquées
dans le tableau 4
. Raccords de tuyauterie
2
Lorsque vous courbez un tuyau, donnez-lui autant de rondeur que possible afin de ne pas l'écraser ; le rayon
de courbure doit être d'au moins 30 à 40 mm, voire plus.
Connectez d'abord le côté gaz pour faciliter la suite des travaux.
Le tuyau de raccordement est réservé à R32.
Demi-raccord
Clé
AVERTISSEMENT :
Faites attention que des particules telles que les déchets. le sable, etc. ne rentrent pas dans le tuyau. La lon-
gueur standard du tuyau des unités intérieure est de 5 m. Si la longueur totale du tuyau dépasse les 20m, le
fonctionnement de l'unité sera affectée, chargez plus de réfrigérant selon 20 g/m. Toutefois, la charge de réfri-
gérant doit être exécuté par un professionnel de la climatisation Avant d'ajouter du réfrigérant, purgez l'air des
tuyaux de réfrigération et de l'unité intérieure avec pompe à vide. Chargez ensuite le réfrigérant supplémentaire.
unité extérieure
unité extérieure
Ecrou
d'évasement
Clé
dynamométrique
Faites attention que des particules telles que les déchets,
le sable, l'eau , etc. ne rentrent pas dans le tuyau.
Unité intérieure
B1
unité extérieure
A1
B2
Unité
intérieure
A2
Unité intérieure
Piège
B
dl'huile
Unité
intérieure
Afin de se connecter à 5kw unités intérieures, vous avez besoin
d'un adaptateur de tuyau, la taille de diamètre est indiquée
sur le dessin:
Le serrage forcé sans prêter attention au centrage peut
endommager les fillets et entraîner des fuites de gaz.
Diamètre du tuyau (Ø)
Côté liquide 6,35 mm (1/4 po)
Côté liquide/gaz 9,52 mm (3/8 po)
Gaz 12,7mm (1/2")
Gaz 15,88mm (5/8")
B1
Unité
intérieure
A1
A2
B2 unité extérieure
Unité intérieure
Hauteur max: A1 max =15m
A3 max =15m
Si la hauteur A dépasse les 5m, installez un piège
à huile tous les 5 à 7 m
Longueur max: B1 max =20m
(B1+B2) max =30m
Longueur min: B1 min =3m
Si la longueur du tuyau (B1+B2) dépasse les 20m,
le réfrigérant doit être chargé à 20 g/m.
21
Branchement des tuyaux
12.7
Couple de serrage
18 20N.m
30 35N.m
35 45N.m
45 55N.m
Unité intérieure
B1
A3
Unité
intérieure
B2
A2 max =15m
B2 max =20m
B2 min=3m
