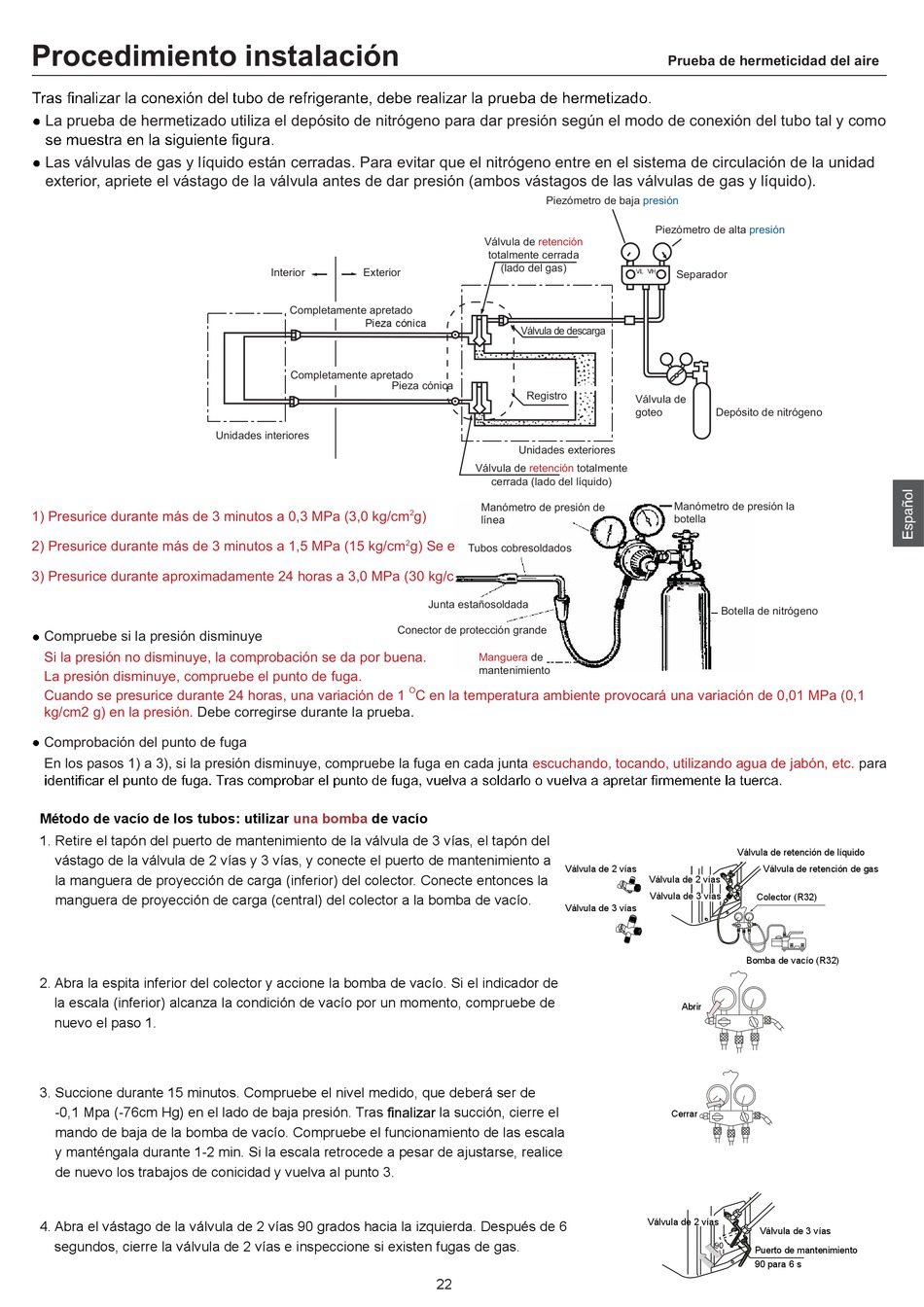

Método de vacío de los tubos: utilizar
1. Retire el tapón del puerto de mantenimiento de la válvula de 3 vías, el tapón del
vástago de la válvula de 2 vías y 3 vías, y conecte el puerto de mantenimiento a
la manguera de proyección de carga (inferior) del colector. Conecte entonces la
manguera de proyección de carga (central) del colector a la bomba de vacío.
2. Abra la espita inferior del colector y accione la bomba de vacío. Si el indicador de
la escala (inferior) alcanza la condición de vacío por un momento, compruebe de
nuevo el paso 1.
3. Succione durante 15 minutos. Compruebe el nivel medido, que deberá ser de
-0,1 Mpa (-76cm Hg) en el lado de baja presión. Tras
mando de baja de la bomba de vacío. Compruebe el funcionamiento de las escala
y manténgala durante 1-2 min. Si la escala retrocede a pesar de ajustarse, realice
de nuevo los trabajos de conicidad y vuelva al punto 3.
4. Abra el vástago de la válvula de 2 vías 90 grados hacia la izquierda. Después de 6
segundos, cierre la válvula de 2 vías e inspeccione si existen fugas de gas.
 

Pieza cónica



una bomba de vacío
























Válvula de 2 vías
Válvula de 3 vías
la succión, cierre el




 



Válvula de retención de líquido
Válvula de retención de gas
Válvula de 2 vías
Válvula de 3 vías
Colector (R32)
Bomba de vacío (R32)
Abrir
Cerrar
Válvula de 2 vías
Válvula de 3 vías
Puerto de mantenimiento
90 para 6 s
