Haier YR-E12 Bedienungsanleitung

Splitklimageräte mit fernbedienung
Vorschau ausblenden Andere Handbücher für YR-E12:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Haier Splitklimageräte
mit Fernbedienung YR-E12
Diese Bedienungsanleitung enthält wichtige Hinweise für den sicheren und komfortablen
Betrieb Ihres Klimagerätes. – Bitte lesen Sie vor Gebrauch des Klimagerätes diese
Bedienungsanleitung sorgfältig durch.
BA-YRE12-001-10-04 Bedienungsanleitung YR-E12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Haier YR-E12

Inhaltszusammenfassung für Haier YR-E12

  • Seite 1 Bedienungsanleitung Haier Splitklimageräte mit Fernbedienung YR-E12 Diese Bedienungsanleitung enthält wichtige Hinweise für den sicheren und komfortablen Betrieb Ihres Klimagerätes. – Bitte lesen Sie vor Gebrauch des Klimagerätes diese Bedienungsanleitung sorgfältig durch. BA-YRE12-001-10-04 Bedienungsanleitung YR-E12...
  • Seite 2 Bedienungsanleitung Splitklimageräte...

  • Seite 3: Vorbemerkungen

    Bedienungsanleitung Splitgeräte Vorbemerkungen Wir gratulieren zum Erwerb eines Haier Splitklimagerätes. Es freut uns, dass Ihre Wahl auf dieses Gerät gefallen ist. Sie haben ein Klimagerät erworben das nach dem neuesten Stand der Technik entworfen und gefertigt wurde. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Die vorliegende Bedienungsanleitung hilft Ihnen sich mit dem Gerät vertraut zu machen und gibt wichtige Tipps für einen sinnvollen Gebrauch des Klimagerätes.

  • Seite 4: Inhaltsverzeichnis

    Bedienungsanleitung Splitklimageräte Inhaltsverzeichnis 1. Beschreibung der Geräteteile……………………………………………………………………………….. 6 1.1. Außeneinheiten………………………………………………………………………………………...6 1.2. Inneneinheiten………………………………………………………………………………………….6 1.2.1. Wandgeräte………………………………………………………………………………... 6 1.2.2. Kassettengeräte…………………………………………………………………………… 7 1.2.3. Stand/Deckengeräte……………………………………………………………………… 7 2. Funktionen der Infrarot Fernbedienung ………………………………………………………………… 8 2.1. Beschreibung der Tasten…………………………………………………………………………….. 8 2.2. Beschreibung des Displays………………………………………………………………………….. 9 2.3. Einstellung der Uhrzeit……………………………………………………………………………….10 2.4.
  • Seite 5 Bedienungsanleitung Splitgeräte...

  • Seite 6: Beschreibung Der Geräteteile

    Bedienungsanleitung Splitklimageräte Beschreibung der Geräteteile 1.1. Außeneinheiten ANSAUGGITTER ANSAUGGITTER LUFTAUSLASS LUFTAUSLASS KOMPRESSOR KOMPRESSOR (innen) (innen) 1.2. Inneneinheiten 1.2.1. Wandgeräte Ansauggitter Ansauggitter Luftfilter Luftfilter Infrarot-Empfänger Luftauslas Luftauslas Infrarot - Empfänger Die Luftausblasrichtung wird über Die Inneneinheit gibt einen Biep-Ton horizontale und vertikale Lamellen von sich, wenn ein Signal von der gesteuert.

  • Seite 7: Kassettengeräte

    Bedienungsanleitung Splitgeräte 1.2.2. Kassettengeräte EINGEBAUTE KONDENSATPUMPE KONDENSATLEITUNG Zur Entfernung des Kondensates während des Kühlbetriebes MOTORGESTEUERTE LUFTAUSLASSDÜSEN ANSCHLUSSLEITUNGEN LUFTAUSLASS LUFTAUSLASS LUFTFILTER (im Ansauggitter) ANSAUGGITTER 1.2.3. Stand- /Deckengeräte 1. Bedienfeld 2. Schalter für Notbetrieb 3. Empfänger für IR-Fernbedienung 4. Bereitschaftsanzeige (rot) 5. Betriebsanzeige (Grün) 6.

  • Seite 8: Kabelfernbedienung

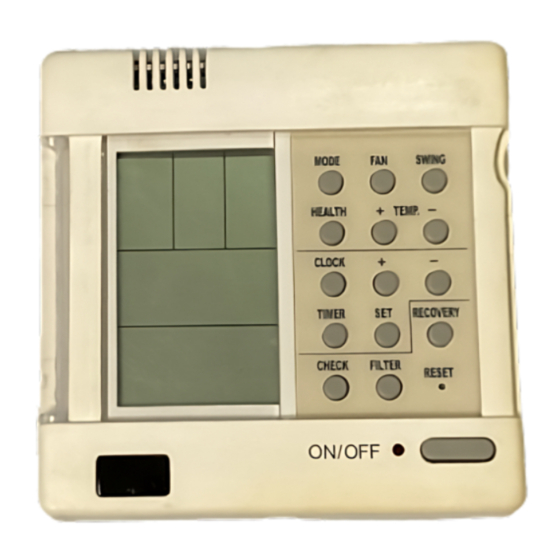

    Bedienungsanleitung Splitklimageräte 2. Kabel Fernbedienung 2.1. Beschreibung der Tasten Nachfolgend finden Sie eine Beschreibung der Tasten der Infrarot – Fernbedienung. Eine ausführliche Erklärung der Funktionen der einzelnen Tasten finden Sie weiter hinten in dieser Anleitung. 1.) MODE: Mit dieser Taste wird die Betriebsart Ihres 7.) SWING: Mit diese Taste können Sie die Klimagerätes eingestellt.

  • Seite 9: Beschreibung Des Displays

    Bedienungsanleitung Splitgeräte 2.2. Beschreibung des Displays Nachfolgend finden Sie eine Beschreibung des Displays der Infrarot – Fernbedienung. Eine ausführliche Erklärung der Funktionen und der Anzeige im Display finden Sie weiter hinten in dieser Anleitung. 1.) Anzeige der Betriebsart Betriebstemperatur erreicht hat. 2.) Anzeige der Ventilatorstufe DEFROST: Während des Heizbetriebes wurde 3.) HEALTH-Betrieb...

  • Seite 10: Einstellung Der Uhrzeit

    Bedienungsanleitung Splitklimageräte 2.3. Einstellung der Uhrzeit Wenn Sie das Klimagerät erstmals mit Spannung versorgen und nach jeder Spannungsunterbrechung muss die Uhrzeit neu eingestellt werden. Ein korrekt eingestellte Uhrzeit ist Voraussetzung für die Verwendung der Timer-Funktion. Gehen Sie dazu wie folgt vor: 1.

  • Seite 11: Auto-Betrieb

    Bedienungsanleitung Splitgeräte Sie können die gewünschte Betriebsart durch Drücken der Taste [MODE] (1) einstellen. Mit jedem Drücken der Taste [MODE] (1) schaltet das Klimagerät in folgender Reihenfolge zur nächsten Betriebsart. Die gewählte Betriebsart wird im Display Ihrer Fernbedienung angezeigt. Eine Beschreibung der verschiedenen Betriebsarten finden Sie auf den nachfolgenden Seiten.

  • Seite 12: Entfeuchtungsbetrieb

    Bedienungsanleitung Splitklimageräte angezeigt wird. “AUTO” ist keine eigene Drehzahlstufe. Vielmehr wird in dieser Einstellung die erforderliche Drehzahlstufe vom Klimagerät gewählt. 2.4.2.4. Entfeuchtungsbetrieb Aktivieren Sie den Entfeuchtungsbetrieb durch wiederholtes Drücken der Taste [MODE] (1). Stoppen Sie wenn DRY für die Entfeuchungs - Betriebsart im Display Ihrer Fernbedienung angezeigt wird.

  • Seite 13: Ventilator-Betriebsart

    Bedienungsanleitung Splitgeräte 2.4.2.6. VENTILATOR – Betriebsart Aktivieren Sie den Heizbetrieb durch wiederholtes Drücken der Taste [MODE] (1). Stoppen Sie wenn FAN ONLY für die Ventilator – Betriebsart im Display Ihrer Fernbedienung angezeigt wird. In dieser Betriebsart erfolgt weder Kühlung, Entfeuchtung noch Heizung.

  • Seite 14: Kassettengeräte

    Bedienungsanleitung Splitklimageräte die [SWING] (4) Taste. Die Düsen stoppen nun in der von Ihnen gewünschten Position. Einstellung der horizontalen Ausblasrichtung (manuell) Neben den vertikalen Luftauslassdüsen verfügt Ihr Klimagerät noch über horizontale Luftauslassdüsen, die sich mit der Hand wie in unten stehender Abbildung gezeigt verstellen lassen. HINWEIS: - Da kalte Luft stets abwärts strömt ist es sinnvoll die Luftausblasrichtung im Kühlbetrieb möglichst horizontal einzustellen.

  • Seite 15: Verwendung Des Timers (Zeitschaltuhr)

    Bedienungsanleitung Splitgeräte Einstellung der horizontalen Ausblasrichtung (manuell) Neben den vertikalen Luftauslassdüsen verfügt Ihr Klimagerät noch über horizontale Luftauslassdüsen, die sich mit der Hand verstellen lassen. Achtung ! Bei Geräten mit erweitertem Swing Modus dürfen die vertikalen Luftauslassdüsen nicht von Hand verstellt werden.

  • Seite 16: Klimagerät Soll Zu Bestimmter Zeit Automatisch Einschalten Und Wieder Ausschalten

    Bedienungsanleitung Splitklimageräte Die [ON] oder [OFF] Anzeige blinkt. Geben Sie nun mit den Tasten [+] bzw. [-] (3) die Uhrzeit ein, zu der sich das Klimagerät ein- bzw. ausschalten soll. Die eingestellte Uhrzeit sehen Sie neben der blinkenden [ON] oder [OFF] Anzeige. Wenn Sie die Taste gedrückt halten beginnt die Uhrzeit schneller zu laufen.

  • Seite 17: Klimagerät Soll Täglich Zu Bestimmter Zeit

    Bedienungsanleitung Splitgeräte Das Klimagerät schaltet sich nun zur eingegebenen [ON] - Zeit ein, und zur eingegebenen [OFF] - Zeit wieder aus. Um den Timer - Betrieb zu deaktivieren drücken Sie wiederholt die Taste [TIMER] (2), bis weder [ON], [OFF] noch [ON] [OFF] im Display angezeigt werden. 2.4.4.3.

  • Seite 18: Automatischer Wiederanlauf

    Bedienungsanleitung Splitklimageräte So aktivieren Sie die Health-Funktion Aktivieren Sie die Health- Funktion durch Drücken der Taste [HEALTH] (1). Die Health- Funktion ist nun aktiviert. Dies wird durch das entsprechende Symbol am Display Ihrer Fernbedienung angezeigt. Deaktivieren Sie die Health- Funktion durch neuerliches Drücken der Taste [HEALTH] (1).

  • Seite 19: Hinweise Zum Betrieb Ihres Klimagerätes

    Bedienungsanleitung Splitgeräte 3. Hinweise zum Betrieb Ihres Klimagerätes Bitte beachten Sie beim Betrieb Ihres Klimagerätes folgende Hinweise: Achten Sie auf die eingestellte Temperatur. Es kann Ihrer Gesundheit schaden, wenn der Temperaturunterschied zwischen Innen- und Außentemperatur mehr als 7 °C beträgt. Wir empfehlen die Temperatur nie niedriger als 3-5°C unter der Außentemperatur einzustellen.

  • Seite 20: Problem- / Störungsbehebung

    Bedienungsanleitung Splitklimageräte 4. Problem- / Störungsbehebung Problem / Störung: Mögliche Ursache: Das Klimagerät ist zum Schutz des Kompressors mit einer Das Klimagerät beginnt nicht direkt nach dem Einschalten mit Wiederanlaufsperre versehen. Der Kühl-/Heizbetrieb setzt dem Kühl-/Heizbetrieb. erst 3 Minuten nach dem Einschalten des Gerätes ein. Nach dem Einschalten des Gerätes, oder unmittelbar nach dem Ausschalten kann ein zischendes oder gurgelndes Geräusch hörbar sein.

  • Seite 21: Notbetrieb

    Bedienungsanleitung Splitgeräte 5. Notbetrieb (nur bei Wandgeräten, Stand/Deckengeräten) Ihr Klimagerät verfügt über einen Notbetrieb, für den Fall, dass Ihre Fernbedienung defekt ist oder verloren wurde. Zur Aktivierung des Notbetriebes drücken Sie den Notbetrieb - Schalter. Das Klimagerät quittiert die Betätigung des Schalters mit einem "Biep"...

  • Seite 22: Wartung Und Reinigung

    Bedienungsanleitung Splitklimageräte 7. Wartung und Reinigung 7.1. Wandgeräte Folgende Wartungsarbeiten können Sie selbst durchführen: - Äußere Reinigung des Klimagerätes - Reinigung der Fernbedienung - Reinigung der Luftfilter 7.1.1. Äußere Reinigung des Klimagerätes - Schalten Sie die Stromversorgung des Klimagerätes ab, bevor Sie mit der Reinigung beginnen.

  • Seite 23: Stand/Deckengeräte

    Bedienungsanleitung Splitgeräte 7.2. Stand-/Deckengeräte Folgende Wartungsarbeiten können Sie selbst durchführen: - Äußere Reinigung des Klimagerätes - Reinigung der Fernbedienung - Reinigung der Luftfilter 7.2.1. Äußere Reinigung des Klimagerätes - Schalten Sie die Stromversorgung des Klimagerätes ab, bevor Sie mit der Reinigung beginnen. - Verwenden Sie zur Reinigung ein weiches Tuch.

  • Seite 24: Reinigung Der Luftfilter (Geräte Über 7 Kw)

    Bedienungsanleitung Splitklimageräte 7.2.4. Reinigung der Luftfilter (Geräte mit mehr als 7 kW Kühlleistung) Reinigen Sie den Luftfilter mit Hilfe eines Staubsaugers mit Bürstenaufsatz. Bei starker Verschmutzung können Sie den Filter in einer Dusche oder Badewanne abbrausen. Pressen Sie die Knöpfe an der Vorderseite des Verwenden Sie dabei ein mildes Reinigungsmittel.

  • Seite 25: Reinigung Des Ansauggitters (Geräte Mit Filter-Lift)

    Bedienungsanleitung Splitgeräte 7.3.3. Reinigung der Luftfilter (Geräte mit Filter-Lift) Reinigen Sie den Luftfilter mit Hilfe eines Staubsaugers mit Bürstenaufsatz. Bei starker Verschmutzung können Sie den Filter in einer Dusche oder Badewanne abbrausen. Drücken Sie die [FILTER] – Taste auf der Fernbedienung Verwenden Sie dabei ein mildes Reinigungsmittel.

  • Seite 26: Reinigung Der Luftfilter (Geräte Ohne Filter-Lift)

    Bedienungsanleitung Splitklimageräte Reinigen Sie das Ansauggitter. Bitte beachten Sie dabei - Drücken Sie die [+] Taste um den Filter hochzufahren. folgende Hinweise: (eventuell mehrmals) Wenn der Filter mit der Blende - Verwenden Sie lauwarmes Wasser, kein heißes Wasser. abschließt drücken Sie die [FILTER] – Taste auf der - Verwenden Sie ein weiches Tuch oder einen Schwamm.

  • Seite 27: Reinigung Der Luftleitlamellen (Geräte Ohne Filter-Lift)

    Bedienungsanleitung Splitgeräte 7.3.6. Reinigung des Ansauggitters (Geräte ohne Filter-Lift) Reinigen Sie das Ansauggitter. Bitte beachten Sie dabei folgende Hinweise: - Verwenden Sie lauwarmes Wasser, kein heißes Wasser. Öffnen Sie das Luftansauggitter, indem Sie die beiden - Verwenden Sie ein weiches Tuch oder einen Schwamm. Knöpfe an der Seite des Ansauggitters zusammendrücken.

  • Seite 28: Kanalgeräte / Deckeneinbaugeräte

    Bedienungsanleitung Splitklimageräte 7.4. Kanalgeräte und Deckeneinbaugeräte Folgende Wartungsarbeiten können Sie selbst durchführen: - Reinigung der Fernbedienung 7.4.1. Reinigung der Fernbedienung Verwenden Sie zur Reinigung ein weiches Tuch Bei starker Verschmutzung verwenden Sie zur Reinigung ein mildes Reinigungsmittel (Keine Scheuermittel) und ein feuchtes Tuch.
