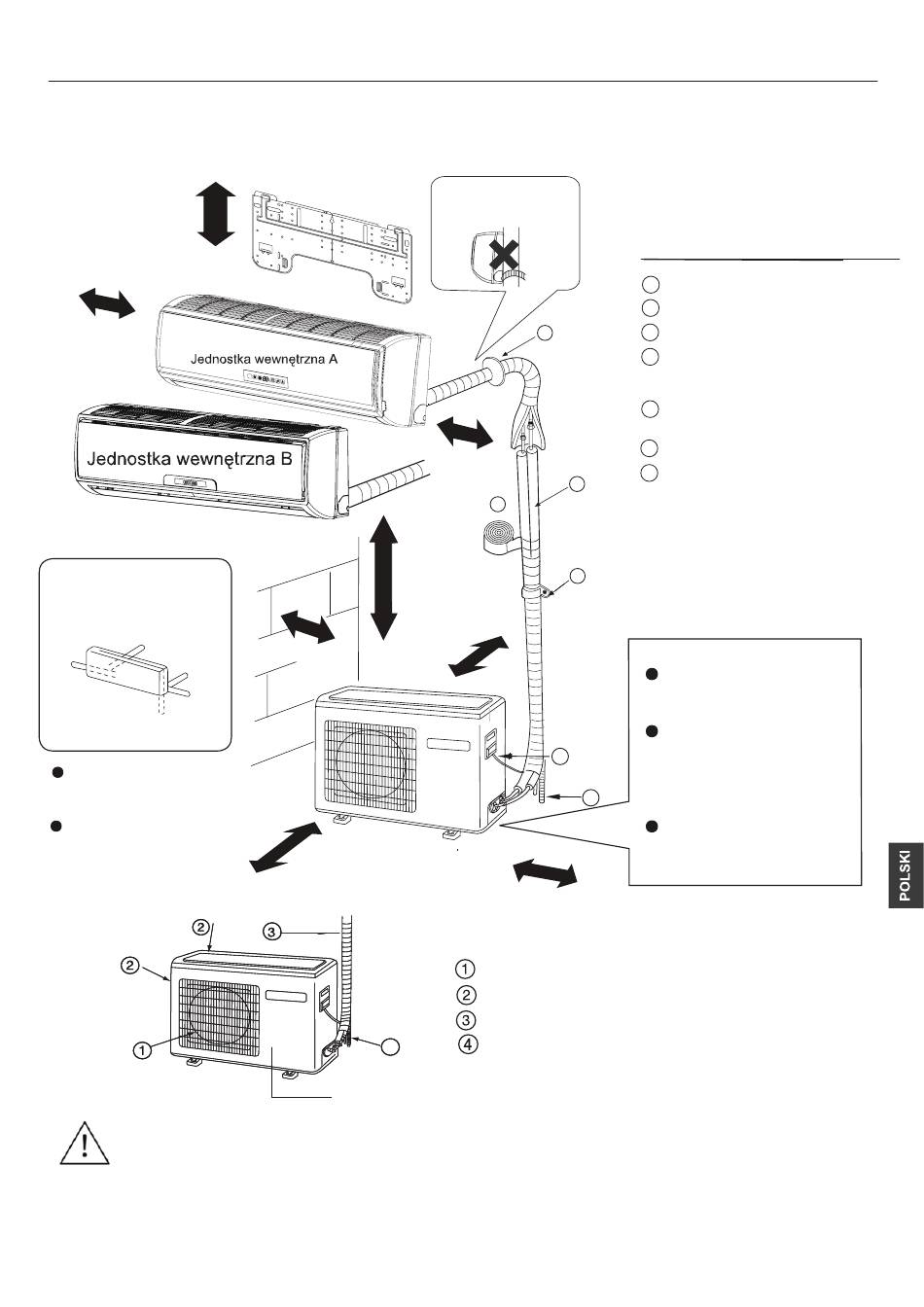

Rysunki montażowe urządzenia wewnętrznego/zewnętrznego
W modelach zastosowano czynnik chłodniczy HFC R32
Aby zamontować urządzenie wewnętrzne, należy odnieść się do instrukcji montażu załączonej do tego urządzenia.
(Schemat przedstawia urządzenie wewnętrzne przymocowane do ściany).
ponad 15 cm
ponad
10 cm
Kierunki ustawienia
rurociągu
Do tyłu w lewo
W lewo
Do tyłu
w prawo
W prawo
Poniżej
Oznaczenia od A do G
na rysunku to numery
części.
ponad 60 cm
Odległość między
urządzeniem
wewnętrznym
a podłogą powinna
wynosić ponad 2 m.
W przypadku zastosowania lewostronnej rury odprowadzającej skropliny należy upewnić się,
że otwór został przebity i nie jest zablokowany.
Powyższe rysunki urządzenia wewnętrznego i zewnętrznego służą jedynie do celów orientacyjnych.
Należy odnieść się do faktycznie zakupionego produktu.
ponad
30 cm
ponad 20 cm
4
Kompresor (wewnątrz urządzenia)
Należ y zwróci ć uwag ę
na unoszenie si ę prze-
wodu odpł ywowego.
G
ponad 10 cm
F
A
C
ponad
20 cm
D
E
ponad 25 cm
WYLOT POWIETRZA
WLOT POWIETRZA
RUROCIĄG ŁĄCZĄCY I PRZEWODY ELEKTRYCZNE
WĄŻ ODPROWADZAJĄCY SKROPLINY
12
Dodatkowe części do rurociągu
A Taśma nieklejąca
B Taśma klejąca
C Kształtka siodłowa (L.S) ze śrubami
D Przewody elektryczne łączące
jednostkę wewnętrzną i
zewnętrzną
E Przewód odprowadzający
skropliny
F Materiał izolacyjny
G Osłona na otwór rury
Montaż urzą dzenia zewnętrznego
Umocować urządzenie w pozycji
poziomej na solidnej ścianie
np. betonowej za pomoc ą śrub
(10 mm) i nakr ętek.
Podczas montaż u urz ą dzenia
na powierzchni ś ciany lub na
dachu nale ż y pewnie umocować
wspornik, maj ą c na uwadze
wyst ę powanie trz ę sienia ziemi
lub silnego wiatru.
Je ż eli dom jest nara ż ony na
drgania, urzą dzenie należ y
przymocować , u ż ywaj ą c maty
przeciwdrganiowej.
