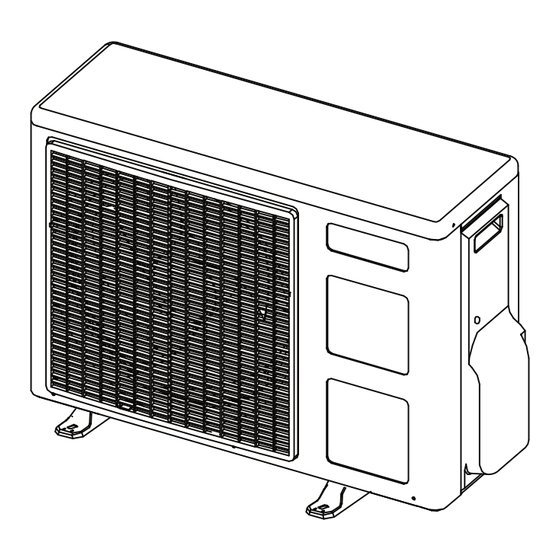

Inhaltszusammenfassung für Haier 2U40S2SC1FA
- Seite 1 ROOM AIR CONDITIONER INSTALLATION MANUAL 2U40S2SC1FA 2U50S2SF1FA Please read this manual carefully before installtion. This appliance is filled with R32. Keep this operation manual for future reference. Manufactured: Qingdao Haier Air Conditoner General Co, Ltd. 0010590044...
-
Seite 2: Inhaltsverzeichnis
Inhaltverzeichnis Warnung...........................1 Anforderungen für Auf- und Abladung/ Transportmanagement/ Aufbewahrung.......3 Installationshinweise.........................3 Umziehensverlauf........................7 Instandhaltungshinweise......................7 Verschrottung und Wiederherstellung..................10 Zeichnungen der Innen- und Außengeräte................12 Sicherheitshinweise........................13 Vor der Installation zu lesen......................17 Installationsvorgang........................20 Fehlerbehebung am Außengerät....................25... -
Seite 3: Warnung
Lesen Sie die Hinweise in diesem Handbuch sorgfältig durch, bevor Sie Dieses Gerät ist mit R32 befüllt. das Gerät in Betrieb nehmen. Bewahren Sie diesem Handbuch an dem Ort, wo der Benutzer es leicht finden kann. Warnung: Die Installationsarbeit soll durch den Hersteller oder das qualifiziertes Personal durchgeführt werden. Nicht versuchen, dieses Gerät selbst zu installieren. - Seite 4 Vorsicht: Installieren Sie die Klimaanlage nicht auf dem Platz, wo es Gefahr der verbrennbaren Gas-Leckage gibt. Gas-Leckage und -Erzeugung neben der Klimaanlage könnte zu Feuer führen. Ziehen Sie die Überwurfmutter entsprechend der angegebenen Methode, wie mit einem Drehmomentschlüssel. Falls die Konusmutter zu fest ist, könnte es nach Längerem Gebrauch knacken und zur Kältemittelleckage führen.
-
Seite 5: Anforderungen Für Auf- Und Abladung/ Transportmanagement
Die Anschlüsse der Außenanlage soll gemäß der Betriebsverordnung und den Anforderungen der Hinweise intaktes Verbindungskabel ohne Anschluss anzubringen. Minimale Zimmerfläche Gesamte Füllungsgewicht/kg kg/m Minimale Zimmerfläche/m 1,224 1,836 2,448 3,672 4,896 6,12 7,956 0,306 Die maximale Aufladenmenge des Kältemittels Einheitmodell M kg Einheitmodell M kg 2U40CEFFRA 2U50FEFFRA 2U40S2SC1FA 2U50S2SF1FA 2U14CEFFRA 2U18FEFFRA... - Seite 6 • Sicherheitsbewusstsein Verfahren: die Arbeit soll mit kontrolliertem Verfahren durchgeführt werden, um die Risikosmöglichkeit zu minimieren. Arbeitsbereich: der Arbeitsbereich soll geliedert und dabei auch Abstand gegeneinander gehalten werden. Vor der Einschaltung des Kühlsystem oder der Durchführung der Warmbearbeitung muss die Durchlüftung im Bereich gesichert werden.
- Seite 7 • Elektrische Sicherheitsanforderungen Vorsicht: Für den elektrischen Anschluss sind die Umgebungsbedingungen zu achten ( Umgebungstemperatur, Sonnenlichteinstrahlung, Regen usw.), damit gültige Schutzmaßnahme geboten werden kann. Für das Stromkabel und Anschlusskabel soll gemäß der örtlichen Norm passende Kupferkabel angewendt werden. Die Innen- und Außenanlage muss zuverlässig geerdet werden. Der Anschluss der Außenanlage wird zuerst verbindet, danach der Anschluss der Innenanlage.
- Seite 8 Installation der Befestigung Befestigen Sie den Stützlager der Außenanlage auf der Wand und dann stellen die Außenanlage horizontal auf dem Stützlager. Für die Installation auf dem Dach order der Wand soll der Stützlager gegen den Sturm sicher befestigt. Installation der Verbindungsrohr Der Kegel der Verbindungsrohr soll sich auf den Anschluss-Kegel richten.
-
Seite 9: Umziehensverlauf
Umziehensverlauf Achtung: soll die Anlage umgezogen werden, müssen Sie die Anschlüsse der Gas- und Flüssigkeitsrohre des Innenanlage-Dämpfers mit Messer ausschneiden und sie zum Anschluss erneuen(Verbindung der Außenanlage wie oben). Instandhaltungshinweise Instandhaltung: Achtungen Achtung • Alle Defekte der internen Kühlungsrohre oder der Bauteile des Kühlsystems der Kühlmittel-Klimaanlage R32, die durch Löten behandelt werden sollen, dürfen nicht auf der Benutzerseite gewartet werden. - Seite 10 Überprüfung der Instandhaltungsumgebung • Vor der Arbeit ist es sicherzustellen, dass im Zimmer keine Kühlmittelleckage gibt. • Die Arbeit wird nur im Zimmer, dessen Fläche der Anforderung des Leistungsschilds entspricht, durchgeführt. • Bei der Instandhaltung soll Lüftung gewahrleisten. • Offenes Feuer und Wärmequelle über 370 , die offenes Feuer leicht erzeugen kann, ist im Instandhaltungsbereich verboten.
-
Seite 11: Durchführung Der Instandhaltung
Sicherheitsprinzipien • Bei der Instandhaltung des Produktes soll im Feld genuge Lüftung zur Verfügung stellen und alle Türen und Fenster aufmachen. • Offenes Feuer ist verboten, einschließlich Löten, Rauchen und Handy nutzen. Der Benutzer wird auch informiert kein offenes Feuer zum Kochen verwenden zu können. •... -
Seite 12: Verschrottung Und Wiederherstellung
Entnahme und Vakuumentleerung Die Instandhaltung und andere Arbeit des Kühlungskreises soll gemäß allgemeinem Verfahren durchgeführt werdem. Zur gleichen Zeit soll auch die Brennbarkeit des Kühlmittels berücksichtigen und durchführen wie folgt: • Reinigung des Kühlmittels; • Reinigung der Rohrleitung durch Inertgas; •... - Seite 13 (1) Anlage und Bedienung gut kennen; (2) Spannungsversorgung ausschalten; (3) Vor der Durchführung dieses Prozesses sind die folgende sicherzustellen: • Ggf. Bedienung durch Maschine könnte nützlich für die Bedienung des Kühlmittelbehälters; • Es wird sichergestellt, dass die Personalschutzanlage anwendbar ist, und muss richtig genutzt werden; •...
-
Seite 14: Zeichnungen Der Innen- Und Außengeräte
Zeichnungen der Innen-/Außengeräte Ist der linke Abflussschlauch zu nutzen, dann stellen Sie sicher, dass das Loch ausreichend groß ist. - Seite 16 WARNUNG...
-
Seite 17: Sicherheitshinweise
Sicherheitshinweise Hinweise zur Handhabung von mit R32 betriebenen Geräten Vorsicht Chlor enthalten, das zu einer Beeinträchtigung des Vorsicht Beeinträchtigung des Kältemaschinenöls. Vor der Installation Vorsicht Unter Umständen ist die Einrichtung eines zentralen... - Seite 18 Vorsicht...
-
Seite 19: Vor Der Installation Zu Lesen
Vor der Installation zu lesen Zu überprüfende Punkte ACHTUNG! Erforderliche Werkzeuge und Materialien... - Seite 20 Vor der Installation zu lesen Rohrmaterial Arten von Kupferrohren (Referenz) Rohrmaterial/Dicke Bördelung (nur Typ O und OL) Bördelmutter...
- Seite 21 Vor der Installation zu lesen Dichtigkeitsprüfung Folgende Punkte sind unbedingt zu beachten: Gründe: Abpumpen 1. Vakuumpumpe mit Rückschlagventil 2. Nennwerte für die Vakuumpumpe 3. Erforderliche Genauigkeit des Vakuum-Messgeräts 4. Abpumpzeit 5. Vorgehensweise, nachdem die Vakuumpumpe gestoppt wurde Einfüllen des Kältemittels Gründe: Hinweis Zu ergreifende Maßnahmen im Fall einer Kältemittelleckage...
-
Seite 22: Installationsvorgang
Installation des Außengeräts 1. Zubehör 2. Auswahl des Aufstellortes Erforderliche Abstände um das Gerät Hinweis: 3. Installation des Außengeräts 4. Abmessungen für die Aufstellung (Gerät: mm) Model 106.5 2U40CEFFRA 2U40S2SC1FA 106.5 2U14CEFFRA 106.5 319.5 2U50FEFFRA 113.5 2U50S2SF1FA 113.5 319.5 113.5 319.5... - Seite 23 Installation Rohranschluss 1. Rohrdurchmesser 2U40CEFFRA 2U50FEFFRA 2U40S2SC1FA 2U50S2SF1FA 2U14CEFFRA 2U18FEFFRA 2. Anschließen der Rohrleitungen Bördelmutter Fremdkörper wie Rückstände von Sand, Wasser etc. dürfen nicht in das Rohr gelangen.
- Seite 25 Installation Abpumpen Unterdruckmethode: unter Verwendung der Vakuumpumpe ACHTUNG:...
-
Seite 26: Elektrische Verkabelung
GEFAHR VON PERSONENSCHÄDEN UND TOD Vorsichtsmaßnahmen an der Verkabelung Dimensionierung von Spannungsversorgung und Verbindungskabeln Pos. Drahtdurchmesser Phase Modell 2U40CEFFRA 2U40S2SC1FA 2U14CEFFRA 2U50FEFFRA 2U50S2SF1FA 2U18FEFFRA Vorgehensweise bei der Verdrahtung WARNUNG: DIE VERBINDUNGSKABEL MÜSSEN WIE IN DER ABBILDUNG UNTEN VERLEGT WERDEN. FALSCHE VERKABELUNG KANN ZU SCHÄDEN AM GERÄT FÜHREN. -
Seite 27: Fehlerbehebung Am Außengerät
Fehlerbehebung am Außengerät ACHTUNG! 1. Vor Beginn des Probebetriebs (gilt für alle Modelle mit Wärmepumpe) 2. Probebetrieb Haier...
