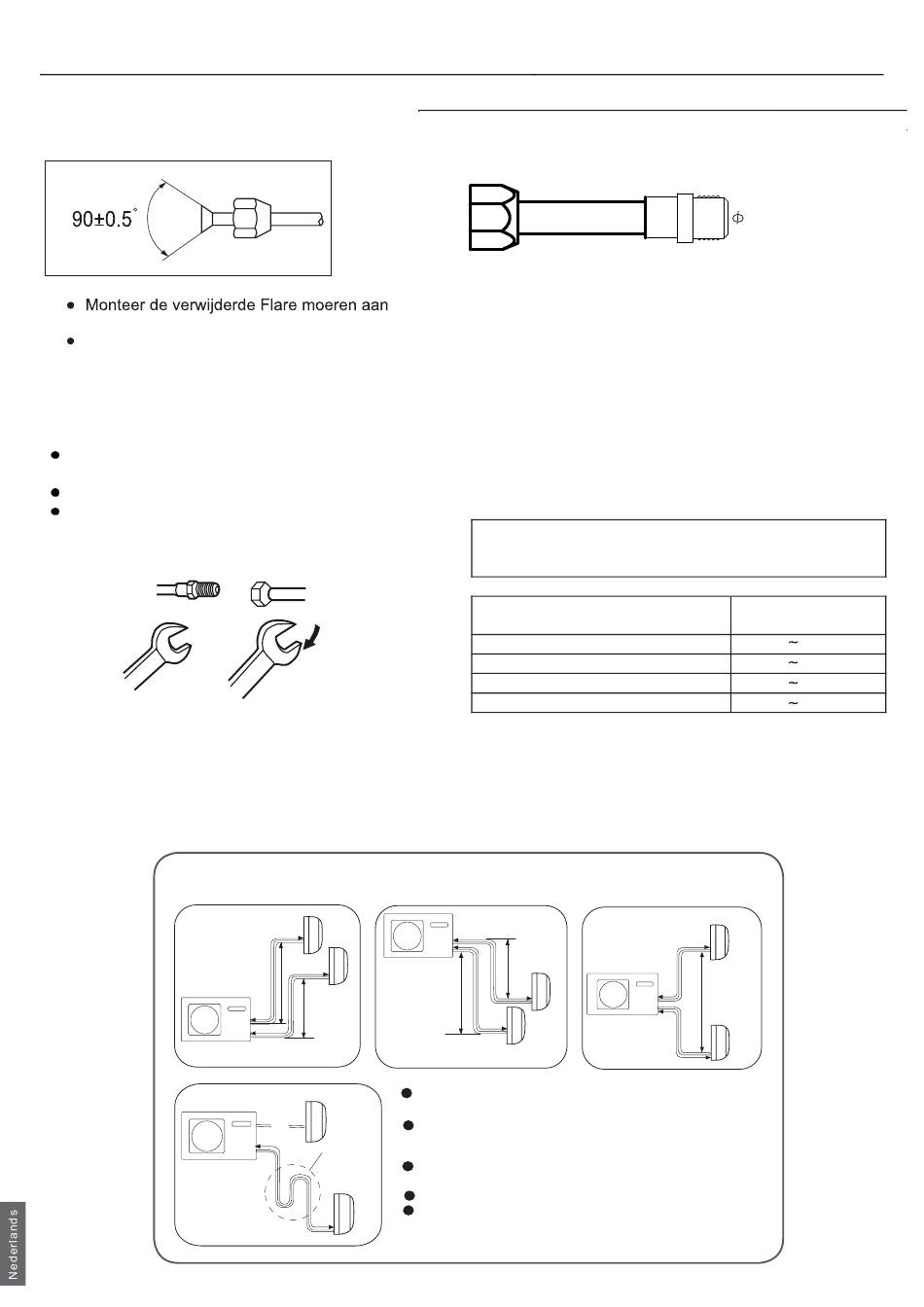

Montage Procedure
1. piping maat
De waarden van de leidingmaat worden weergegeven in tabel 4
2. Aansluiting van de leidingen
Bij het buigen van een buis zal de bocht zo groot mogelijk moeten zijn om pletten van de buis te vermijden. De
buigradius moet 30 tot 40 mm of groter zijn.
Sluit de buis eerst aan de gas zijde aan zodat het werk gemakkelijker gaat.
De aansluitleiding is gespecialiseerd voor R32.
Halve verbinding
Moersleutel
Zorg ervoor dat voorwerpen, afval, zand, water enzovoorts niet in de leiding vallen.
VOORZICHTIG
De standaard leidingslengte is Cm. Als het boven Dm is, zal de functie van de unit worden beïnvloed. Als de buis
moet worden verlengd, moet het koelmiddel worden gevuld volgens E g/m. Koudemiddel moet worden gevuld door
een professionele airconditioning ingenieur. Voor het toevoegen van extra koelmiddel, ontlucht eerst de
koelmiddelleidingen en de binnenunit met behulp van een vacuümpomp en vul vervolgens het extra koelmiddel.
VOORZICHTIG
Buitenunit
Buitenunit
de buizen en tromp dan de leidingen op.
Flare moer
Momentsleutel
Binnenunit
B1
A1
B2
Binnenunit
A2
Buitenunit
Binnenunit
Olie val
B
Binnenunit
Om verbinding te maken met 5kW binnenunits hebt u een pijp adapter
nodig, de diameter grootte wordt weergegeven op de tekening:
Geforceerde bevestiging zonder zorgvuldige centrering
kan tot schade aan de draden en een gaslekkage
Buisdiameter ('ø)
Vloeistof zijde 6.35mm(1/4")
Vloeistof /Gas zijde 9.52mm(3/8")
Gaszijde 12,7 mm (1/2 ")
Gaszijde 15,88mm (5/8 ")
B1
Binnenunit
A1
A2
B2
Binnenunit
Max. Hoogte: A1 maximum =15m
maximum
A3 =15m
Indien de hoogte B hoger is dan 5 meter, dient een olie
val om de 5 ~ 7 m te worden ingericht.
Max. Length: maximum
B1 =20m B2
(B1+B2) maximum
Min. Length :
B1 minimum=3m
(B1+B2)
Indien de buislengte
dan 20m is, moet het koelmiddel
worden gevuld volgens 20 g/m.
21
Leidingaansluiting
12.7
leiden.
Bevestiging
draaimoment
Binnenunit
B1
Buitenunit
A3
Binnenunit
B2
A2 maximum =15m
maximum
=20m
=30m
B2 minimum =3m
meer
18 20N.m
30 35N.m
35 45N.m
45 55N.m
