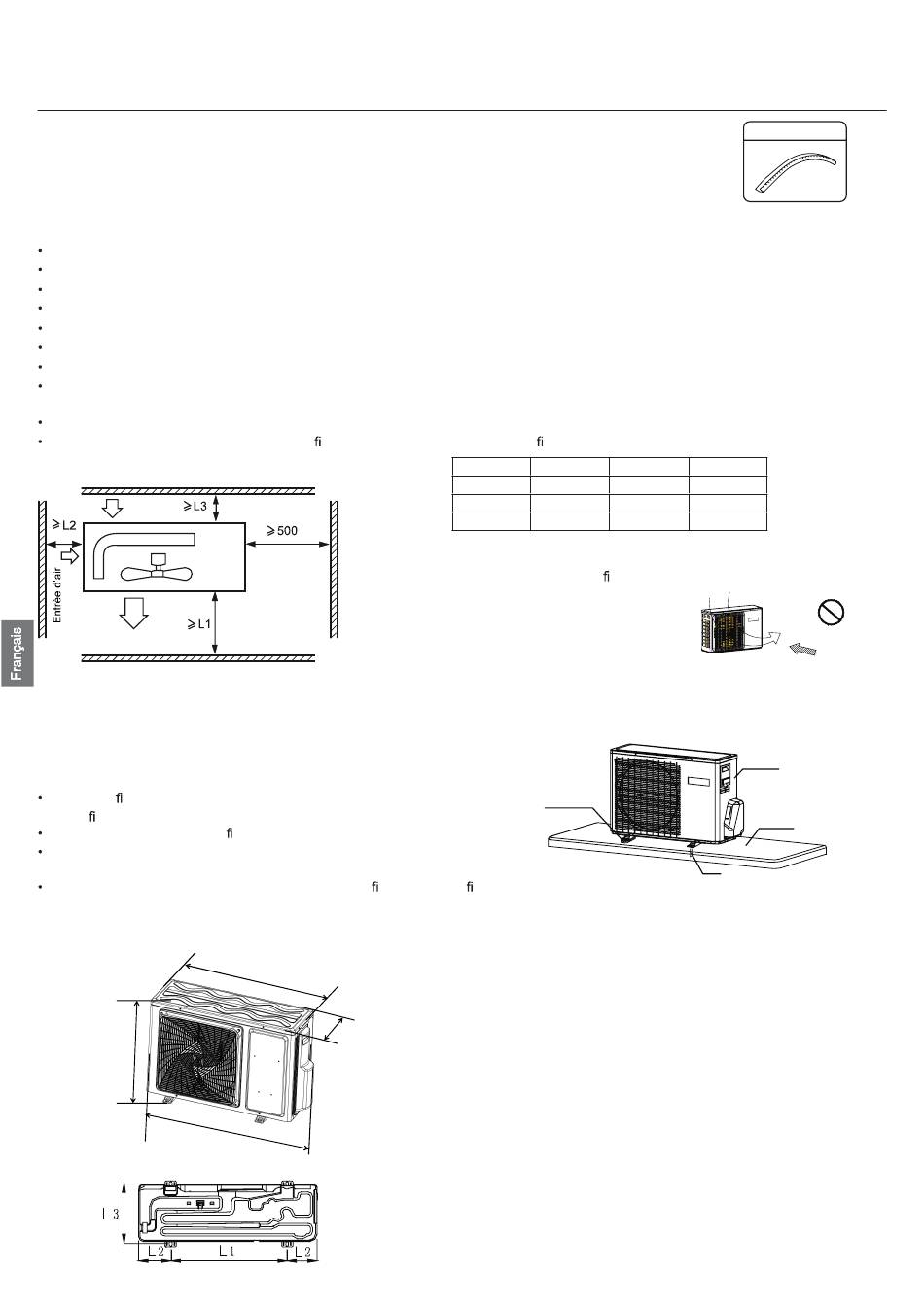

Procédure d'installation
1. Accessoires
"Bordure" pour protéger les câbles
2. Choix de l'emplacement de l'installation
Choisissez l'emplacement de l'installation de façon à satisfaire les conditions suivantes, tout en répondant aux besoins du client ou de
l'utilisateur.
Placez l'appareil dans un endroit où l'air circule bien.
Placez l'appareil dans un endroit à distance d'une radiation de chaleur provenant d'autres sources de chaleur.
Placez l'appareil dans un endroit compatible avec le versement de l'eau de vidange.
Placez l'appareil dans un endroit où le bruit et l'air chaud ne dérangent pas le voisinage.
Placez l'appareil dans un endroit qui n'est pas soumis à de fortes chutes de neige en hiver.
Placez l'appareil dans un endroit où l'entrée et la sortie d'air ne sont pas obturées.
Placez l'appareil dans un endroit où la sortie d'air n'est pas exposée à un fort vent.
Le positionnement de l'appareil alors que ses quatre faces sont contre des éléments, ne convient pas à son installation. Il faut un espace
au-dessus de l'appareil, d'au moins 1 mètre.
Évitez d'installer des grilles de transfert aux endroits qui présentent un risque de court-circuit.
Lorsque vous installez plusieurs unités, véri ez que l'espace d'aspiration est suf sant pour éviter tout court-circuit.
Exigence concernant l'espace ouvert autour de l'unité
Entrée d'air
Sortie d'air
3. Installation de l'unité extérieure
Fixez l'unité sur la fondation de façon adéquate, conformément aux
condi-tions de l'emplacement de l'installation, et en se référant aux
informations suivantes.
Laissez suf samment d'espace libre au niveau de la fondation béton,
pour y xer les boulons d'ancrage.
Coulez la fondation béton suf samment en profondeur.
Installez l'unité de façon à ce que l'angle d'inclinaison soit inférieur à 3
degrés.
Il est interdit de placer l'unité directement au sol. Véri ez qu'il y a suf -
samment d'espace libre à proximité du trou de vidange de la plaque inférieure, de façon à pouvoir vidanger l'eau facilement.
4. Dimensions d'installation (Unité : mm)
H
électriques d'un bord saillant.
(Espace
destiné à l'en-
tretien)
W 1
D
W2
Les valeurs de la dimension d'installation sont indiquées dans le tableau 3
Distance Cas I
L1 ouvert
L2 300 mm
L3 150 mm
Remarque :
(1) Fixez les pièces avec des vis.
(2) Ne pas soumettre l'ori ce de sortie
d'air de l'unité à un vent fort et direct.
(3) Un mètre de distance doit être
conservé à partir du haut de l'unité.
(4) Ne pas obturer les contours de
l'unité avec des objets divers.
(5) Si l'unité extérieure est installé dans un environnement soumis au
vent, installez-la de façon à ce que la grille de sortie NE soit PAS
dirigée dans le sens du vent.
Caoutchouc
amortisseur
20
Installation de l'unité extérieure
Bordure
Cas II Cas III
ouvert 500 mm
300 mm ouvert
300 mm 150 mm
Sortie d'air
Unité
Fondation béton
Boulon d'ancrage
NO
Sens du vent
