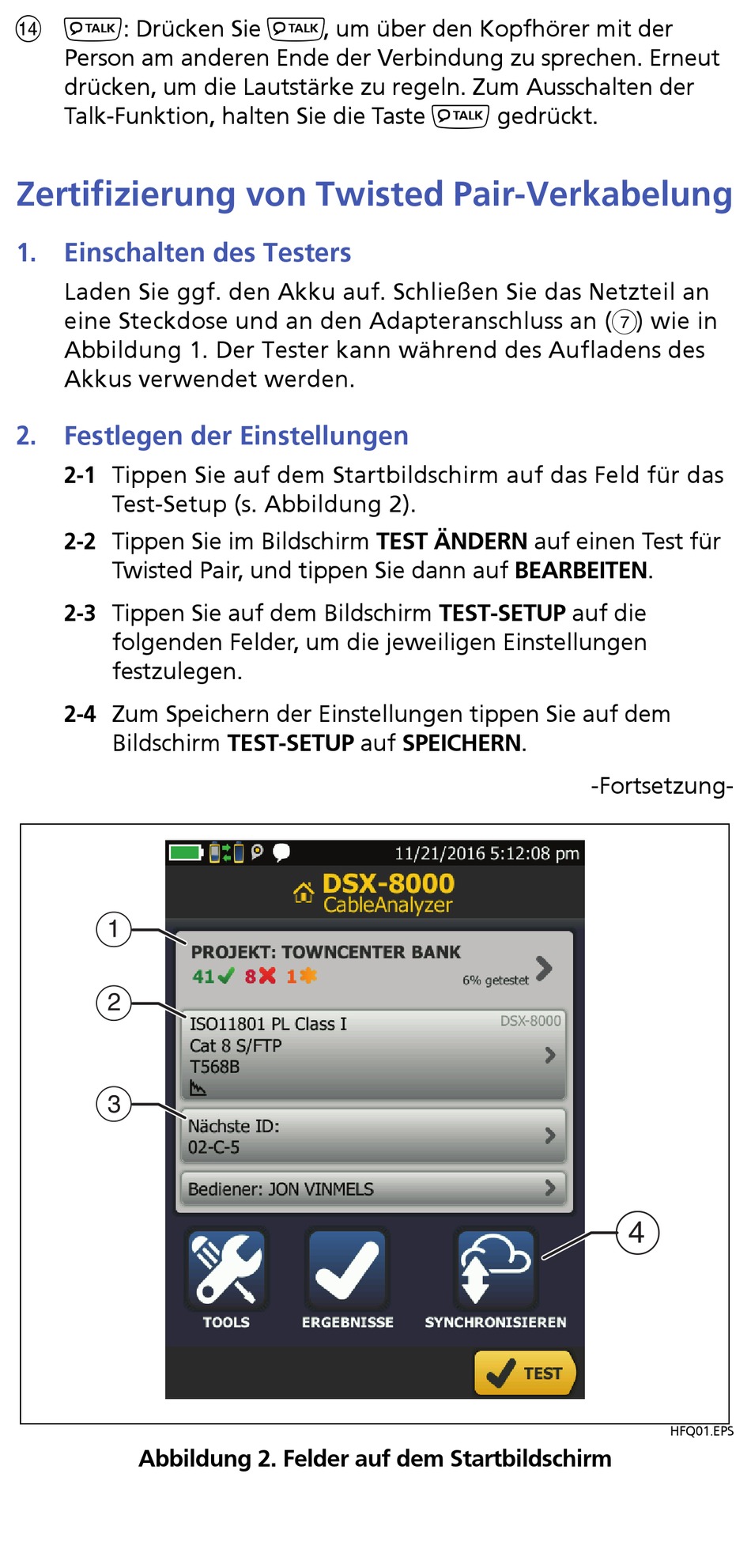

Zertifizierung Von Twisted Pair-Verkabelung - Fluke DSX CableAnalyzer Handbuch

: Drücken Sie , um über den Kopfhörer mit der

Person am anderen Ende der Verbindung zu sprechen. Erneut
drücken, um die Lautstärke zu regeln. Zum Ausschalten der
Talk-Funktion, halten Sie die Taste  gedrückt.

Zertifizierung von Twisted Pair-Verkabelung

1. Einschalten des Testers
Laden Sie ggf. den Akku auf. Schließen Sie das Netzteil an
eine Steckdose und an den Adapteranschluss an () wie in
Abbildung 1. Der Tester kann während des Aufladens des
Akkus verwendet werden.
2. Festlegen der Einstellungen
2-1 Tippen Sie auf dem Startbildschirm auf das Feld für das
Test-Setup (s. Abbildung 2).
2-2 Tippen Sie im Bildschirm TEST ÄNDERN auf einen Test für
Twisted Pair, und tippen Sie dann auf BEARBEITEN.
2-3 Tippen Sie auf dem Bildschirm TEST-SETUP auf die
folgenden Felder, um die jeweiligen Einstellungen
festzulegen.
2-4 Zum Speichern der Einstellungen tippen Sie auf dem
Bildschirm TEST-SETUP auf SPEICHERN.
A
B
C
Abbildung 2. Felder auf dem Startbildschirm
-Fortsetzung-
D
HFQ01.EPS
