Fluke DSX CableAnalyzer Handbuch Seite 7

Tippen Sie zur Einrichtung eines Projekts auf das Feld

PROJEKT.
Wenn Sie die Einstellungen für den Test ändern oder einen

anderen Test auswählen möchten, tippen Sie auf das Feld
zur Testeinrichtung.
Zum Einrichten von Kabel-IDs und Einschalten von

Automatisch Speichern tippen Sie auf die Schaltfläche Nächste
ID.
Tippen Sie für die Synchronisierung von Projekten mit

LinkWare Live auf SYNCHRONISIEREN.
3. Herstellen der Verbindungen und Ausführen eines
Tests
3-1 Schließen Sie die Tester wie in Abbildung 3 oder 4
gezeigt an den Link an.
3-2 Tippen Sie auf TEST am Haupttester oder drücken Sie
 am Haupt- oder Remote-Tester.
Cat 8-/Klasse-I/II-Permanent-Links können zwei
Anschlüsse und eine maximale Länge von 24 m
haben. Weitere Informationen finden Sie im
Benutzerhandbuch für Verbindungsdiagramme.
Patchpanel

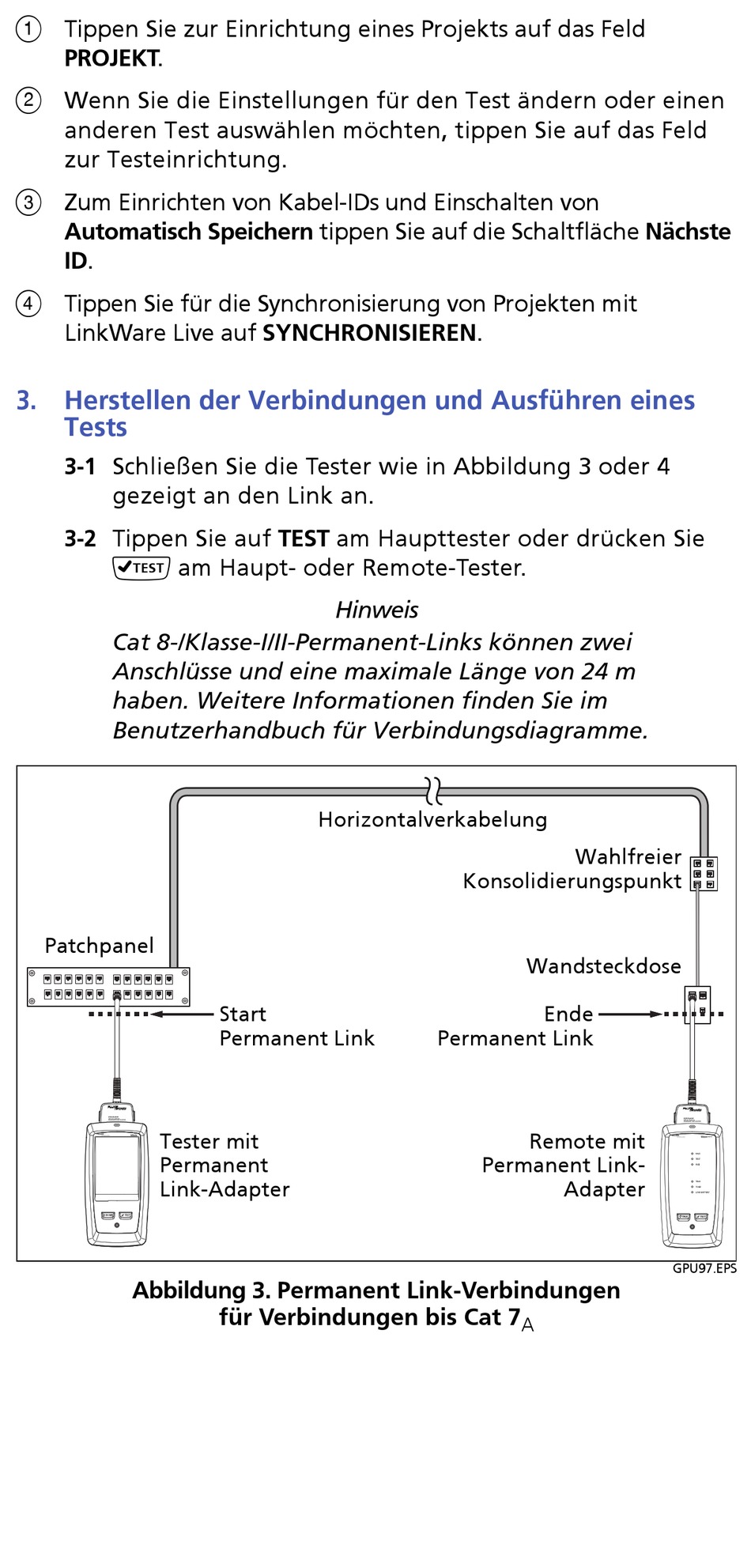

Abbildung 3. Permanent Link-Verbindungen
Start
Permanent Link
Tester mit
Permanent
Link-Adapter
für Verbindungen bis Cat 7
Hinweis
Horizontalverkabelung
Permanent Link
Wahlfreier
Konsolidierungspunkt
Wandsteckdose
Ende
Remote mit
Permanent Link-
Adapter
A
GPU97.EPS
