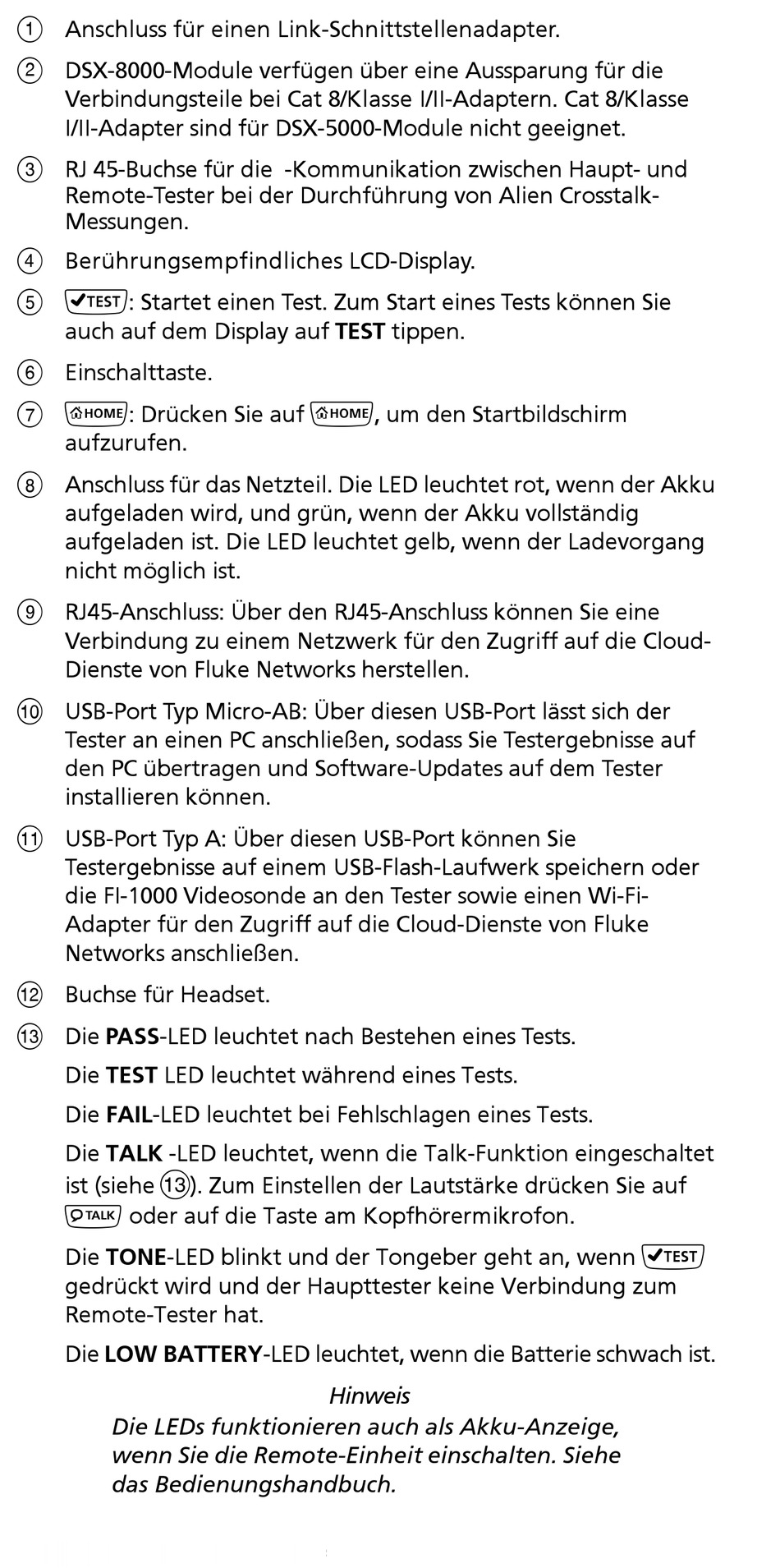

Anschluss für einen Link-Schnittstellenadapter.
DSX-8000-Module verfügen über eine Aussparung für die
Verbindungsteile bei Cat 8/Klasse I/II-Adaptern. Cat 8/Klasse
I/II-Adapter sind für DSX-5000-Module nicht geeignet.
RJ 45-Buchse für die -Kommunikation zwischen Haupt- und
Remote-Tester bei der Durchführung von Alien Crosstalk-
Messungen.
Berührungsempfindliches LCD-Display.
: Startet einen Test. Zum Start eines Tests können Sie
auch auf dem Display auf TEST tippen.
Einschalttaste.
: Drücken Sie auf
aufzurufen.
Anschluss für das Netzteil. Die LED leuchtet rot, wenn der Akku
aufgeladen wird, und grün, wenn der Akku vollständig
aufgeladen ist. Die LED leuchtet gelb, wenn der Ladevorgang
nicht möglich ist.
RJ45-Anschluss: Über den RJ45-Anschluss können Sie eine
Verbindung zu einem Netzwerk für den Zugriff auf die Cloud-
Dienste von Fluke Networks herstellen.
USB-Port Typ Micro-AB: Über diesen USB-Port lässt sich der
Tester an einen PC anschließen, sodass Sie Testergebnisse auf
den PC übertragen und Software-Updates auf dem Tester
installieren können.
USB-Port Typ A: Über diesen USB-Port können Sie
Testergebnisse auf einem USB-Flash-Laufwerk speichern oder
die FI-1000 Videosonde an den Tester sowie einen Wi-Fi-
Adapter für den Zugriff auf die Cloud-Dienste von Fluke
Networks anschließen.
Buchse für Headset.
Die PASS-LED leuchtet nach Bestehen eines Tests.
Die TEST LED leuchtet während eines Tests.
Die FAIL-LED leuchtet bei Fehlschlagen eines Tests.
Die TALK -LED leuchtet, wenn die Talk-Funktion eingeschaltet
ist (siehe
oder auf die Taste am Kopfhörermikrofon.
Die TONE-LED blinkt und der Tongeber geht an, wenn
gedrückt wird und der Haupttester keine Verbindung zum
Remote-Tester hat.
Die LOW BATTERY-LED leuchtet, wenn die Batterie schwach ist.
Die LEDs funktionieren auch als Akku-Anzeige,
wenn Sie die Remote-Einheit einschalten. Siehe
das Bedienungshandbuch.
). Zum Einstellen der Lautstärke drücken Sie auf
, um den Startbildschirm
