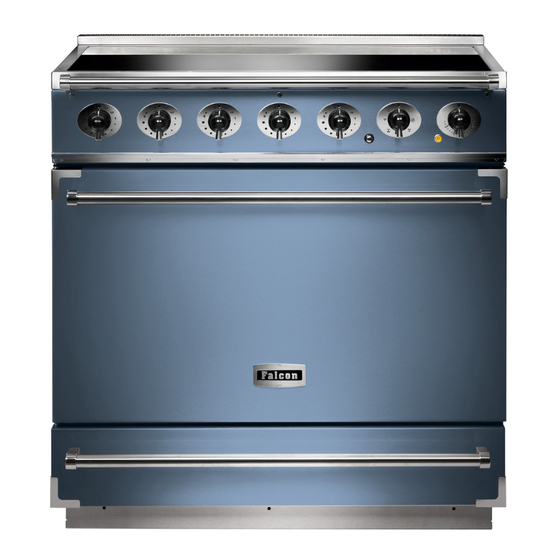

Falcon 900S Gebrauchsanleitung

Elektro-gas-herd
Vorschau ausblenden Andere Handbücher für 900S:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Gebrauchsanleitung &
Installations Anleitung
900S Elektro-Gas-Herd

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Falcon 900S

Inhaltszusammenfassung für Falcon 900S

  • Seite 1 Gebrauchsanleitung & Installations Anleitung 900S Elektro-Gas-Herd...

  • Seite 2: Lachs Mit Kräuterpanade

    LACHS MIT KRÄUTERPANADE ZUBEREITUNG 1. Ofen auf 200°C vorheizen. Backblech mit Alufolie auslegen und leicht einölen. Die Lachsfilets darauf legen. 2. In einer Schüssel das Ei mit Zitronensaft verschlagen. In einer zweiten Schüssl Semmelmehl, Kräuter, Salz und Pfeffer mischen. 3. Den Lachs mit etwas von der Eimischung bepinseln, mit Zitronenschale bestreuen und dann die Panade darauf verteilen.

  • Seite 3: Inhaltsverzeichnis

    Kundendienst Reinigen Ihres Herdes Reparatur und Ersatzteile Tägliche Pflege Bei Einem Problem Reinigen von Spritzern Bitte Beachten Kochstellenbrenner Außerhalb des Garantiezeitraums Obere Hauptarbeitsfläche Ersatzteile Bedienblende und Ofentüren Herd und Herdteiler Schaltplan Reinigungsübersicht 10. Technische Daten Problembeseitigung Falcon 900S Elektro-Gas-Herd U109970-07...

  • Seite 5: Vor Der Inbetriebnahme

    Deutsch 1. Vor der Inbetriebnahme Bei Gasgeruch Bei richtiger Installation und Bedienung den herd bietet er Ihnen viele Jahre unbeschwerten Kochens. Lesen Sie • Schalten Sie elektrische Schalter nicht ein oder aus. diesen Abschnitt durch, bevor Sie das Gerät benutzen, im •...
  • Seite 6 Deutsch Um Überhitzung zu vermeiden, montieren Sie den WARNUNG! Herd NICHT hinter einer Dekortür. Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und Feuer Zugängliche Teile werden beim Gebrauch heiß auslösen. und bleiben auch nach dem Kochen noch eine Zeit lang heiß.

  • Seite 7: Ofenpflege

    Deutsch Ofenpflege Beim Zubereiten von Speisen mit hohem Feuchtigkeitsgehalt kann ein „Dampfstoß“ auftreten, wenn die Backofentür geö net wird. Treten Sie beim Ö nen des Backofens zurück und lassen Sie eventuell vorhandenen Dampf austreten. ArtNo.062-0003 - 90SC - Prof+ steam burst Verwenden Sie keine Aluminiumfolie zum Abdecken von Rosten, Auskleidungen oder Ofendach.

  • Seite 8: Der Herd Im Überblick

    Brenner an dem für sie vorgesehen Platz be nden und alle Pfannenhalterungen korrekt platziert sind. Die Zeichnung an jedem der mittleren Regler gibt an, ArtNo.250-0001 - 90 DF - Falcon control to HIGH welchen Gasbrenner dieser Regler regelt (Abb.2-1). Jeder Gasbrenner hat eine Flammensicherung, die den Gasstrom unterbricht, falls die Flamme erlischt.
  • Seite 9 Drehen Sie den Knopf, um die Höhe der Flamme einzustellen. Bei diesem Herd liegt die kleinste Einstellung hinter der ArtNo.250-0002 - 90 DF - Falcon control knob Maximum-Position und nicht zwischen Maximum und AUS. Das kleine Flammensymbol markiert die niedrigste Kochstufe (Abb.2-4).

  • Seite 10: Energiesparfunktion

    Deutsch Energiesparfunktion ACHTUNG! Der Backofen hat ein Trennwand-Feature (Abb.2-9). Wenn diese Trennwand eingesetzt ist, wird nur die eine Ofenseite Achten Sie beim Entfernen der Trennwand sorgfältig beheizt, und nur die rechten Elemente werden benutzt. darauf, die Innen äche der Glastür NICHT zu Dies spart Energie und ist ideal zum Braten bzw.

  • Seite 11: Multifunktionsofen

    Deutsch Multifunktionsofen Abb.2-12 Neben dem Ofengebläse und Gebläseelement besitzt er zwei Heizelemente, eines, das oben im Backofen zu sehen ist und das zweite unter dem Ofenboden (Abb.2-12). Achten Sie beim Einschieben oder Herausnehmen von Dingen aus dem Backofen darauf, nicht das obere Element und den Elementde ektor zu berühren.
  • Seite 12 Deutsch Umluftofen Funktionen des Multifunktionsofens (Abb.2-13) Diese Funktion betätigt das Gebläse, der von den Auftauen Elementen aufgeheizte Luft oben und unten im Diese Funktion betätigt das Gebläse nur zum Backofen zirkuliert. Die Kombination aus Umluft und Zirkulieren von Kaltluft. Vergewissern Sie sich, dass konventioneller Zubereitung (Ober- und Unterhitze) macht der Temperaturregler auf 0°...

  • Seite 13: Betrieb Der Ofen

    Denken Sie bitte daran: Nicht alle Funktionen eignen sich für D – Umluftofen, E – Backofen mit Ober-/Unterhitze, alle Lebensmittelarten. F – Bräunungselement, G – Auftauen Abb.2-14 ArtNo.061-0001 - 90 induction - 900S MF oven controls Funktionswahlregler Temperaturstellregler Abb.2-15 Abb.2-16...

  • Seite 14: Zusätze

    Deutsch Zusätze Abb.2-17 Abb.2-18 Ofenroste Der Herd wird mit folgendem Zubehör geliefert: • 1 Ofenrost voller Breite (Abb.2-17) ArtNo.326-0002 - Energy saving shelf 3 energiesparende Ofenroste (Abb.2-18) • 1 Grillrostträger (Abb.2-19) • • 2 Grillpfannen mit Dreifuß (Abb.2-20) • 1 Trennwand (Abb.2-21) Abb.2-19 Abb.2-20 Ein Einschub kann in jeder der Positionen eingesetzt werden.

  • Seite 15: Schublade

    Deutsch Schublade Abb.2-26 Die Schublade unten dient zum Aufbewahren von Ofenblechen und anderen Kochutensilien. Sie kann sehr warm werden, bewahren Sie daher nichts darin auf, das schmelzen oder Feuer fangen kann. Niemals brennbare Materialien in der Schublade aufbewahren. Dies schließt Papier, Kunststo und Sto gegenstände ArtNo.341-0001 - 90SC - Drawer pulled forward wie Kochbücher, Kunststo artikel und Handtücher und entzündliche Flüssigkeiten ein.

  • Seite 16: Hinweise Zum Kochen

    Deutsch 3. Hinweise zum Kochen Kochen mit einem Multifunktionsofen Allgemeine Hinweise zum ofen Denken Sie daran: Nicht alle Betriebsarten eignen sich für alle Die Drahtroste sollten immer fest an die Rückseite des Lebensmittelarten. Die angegebenen Garzeiten sollten nur Backofens geschoben werden. als Richtlinie dienen.

  • Seite 17: Tabelle Des Kochens

    Deutsch 4. Tabelle des Kochens DocNo.031-0004 - Cooking table - electric & fan single cavity Die in der nachstehenden Tabelle angegebenen Einstellungen und Garzeiten für den Backofen sollen NUR ALS EINE RICHTLINIE DIENEN. Je nach individuellem Geschmack kann die Temperatur Obers geändert werden, um das gewünschte Ergebnis zu erzielen.

  • Seite 18: Reinigen Ihres Herdes

    Deutsch 5. Reinigen Ihres Herdes Vor der Durchführung einer größeren Reinigung die Abb.5-1 Netzversorgung trennen. Dann den Herd abkühlen lassen. Niemals Lösungsmittel, Bleichsoda, Ätzmittel, biologische Pulver, Bleichmittel, Bleichen ArtNo.311-0028 - Burner head off auf Chlorbasis, grobe Scheuermittel oder Salz verwenden. Keine unterschiedlichen Reinigungsprodukte mischen.

  • Seite 19: Obere Hauptarbeitsfläche

    Deutsch Obere Hauptarbeitsfläche Abb.5-4 Alle Töpfe und Pfannen von der oberen Hauptarbeits äche entfernen. Die Pfannenhalterungen aus dem Bereich mit den verschütteten Flüssigkeiten und Nahrungsmittelüberresten entfernen und vorsichtig in ein Waschbecken mit warmem Seifenwasser geben. Kleinere Überreste von der Hauptarbeits äche wischen. Die Verwendung von scheuernden Reinigungsmitteln wie auch Reinigungsmilch auf polierten Edelstahl ächen vermeiden.

  • Seite 20: Reinigungsübersicht

    Deutsch Wenn die Verkleidung wieder angebracht ist, können die Reinigungsübersicht Rosthalterungen befestigt werden. Hierzu zunächst den Die aufgelisteten Reinigungsmittel sind im Supermarkt oder unteren Teil der Halterung in den ausgeschnittenen Bereich in Elektrofachgeschäften erhältlich (Tabelle 5-1). einsetzen und dann die zwei Haken oben einsetzen. Für emaillierte Flächen verwenden Sie einen Reiniger, der für die Verwendung auf Emaille bestimmt ist.

  • Seite 21: Problembeseitigung

    Deutsch 6. Problembeseitigung Defekte Kochstellenzündung oder Kochstellenbrenner Welche Reinigungsmittel sind für den Herd empfohlen? Ist die Stromversorgung eingeschaltet? Eine vollständige Liste zu empfohlenen Reinigungsmaterialien nden Sie im Abschnitt Sind die Zündelektroden oder Gasbrennerlöcher durch „Reinigung“. Schmutz blockiert? Wir empfehlen keine ätzenden Reiniger, da diese Sind die Brennerköpfe richtig aufgesetzt? Siehe Ihren Herd beschädigen können.
  • Seite 22 Deutsch Eine Ofenbeleuchtung funktioniert nicht Abb.6-1 Die Glühlampe ist wahrscheinlich durchgebrannt. Sie können eine Ersatzglühlampe (die nicht unter die Garantie fällt) in einem guten Elektrofachgeschäft kaufen. Fragen Sie nach einer Lampe mit 15 W, 230 V, ArtNo.324-0005 Oven light bulb FÜR BACKÖFEN.

  • Seite 23: Installation

    INSTALLATION Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist. 7. Installation Lieber Installateur Belüftungsmaßnahmen Bevor Sie die Installation beginnen, füllen Sie bitte die Dieses Gerät wird nicht an eine Abgasleitung angeschlossen. Informationen unten aus. Falls Ihr Kunde ein Problem mit der Besonders zu beachten sind deshalb geeignete Installation hat, kann er einfach mit Ihnen in Kontakt treten.
  • Seite 24 Multimeter: für elektrische Prüfungen. Sie benötigen außerdem die folgenden Werkzeuge: ArtNo.326-0013 - Full capacity shelf ArtNo.326-0004 - Cradle shelf Elektrobohrer (Falcon) Mauerbohrer (nur benötigt, wenn der Herd auf einem Stein- oder Betonfußboden aufgestellt wird) 2 Grillpfannen mit Dreifuß 3 energiesparende Ofenroste Dübel (nur benötigt, wenn der Herd auf einem Stein-...

  • Seite 25: Aufstellen Des Herdes

    900 mm min* *Jede Dunstabzughaube sollte gemäß den Anweisungen des Dunstabzughaubenherstellers installiert werden. ArtNo.092-0006 - 900S DF min positions above cooker ** Ein Spritzschutz muss gemäß den Anweisungen des 410 mm min Herstellers angebracht werden. Für die Abzugsblende, die am 2.5 mm...

  • Seite 26: Entfernen Der Schublade

    INSTALLATION Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist. Entfernen der Schublade Abb.7-4 Ziehen Sie die Schublade bis zum Anschlag heraus. Auf die Enden der Kunststo clips drücken - an der linken Seite nach unten und auf der rechten Seite nach oben - um die Arretierungen zu lösen, die den Auszug an den Seitenschienen festhalten (Abb.7-3).

  • Seite 27: Montage Von Konsolen- Bzw

    INSTALLATION Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist. Montage von Konsolen- bzw. Abb.7-8 Kettenhalterung Sofern nicht anders angegeben, muss ein Herd mit exiblem Stability chain Kettenhalterung Gasanschluss mit einer geeigneten Befestigungsvorrichtung gesichert werden. Geeignete Befestigungsvorrichtungen sehen Sie auf Abb.7-8, Abb.7-9 und Abb.7-10.

  • Seite 28: Elektrischer Anschluss

    INSTALLATION Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist. Elektrischer Anschluss Abb.7-12 Dieses Gerät muss von einem entsprechend quali zierten Elektriker gemäß einschlägigen Vorschriften sowie den Anforderungen der lokalen Elektrizitätsversorgungsunternehmen installiert werden. ACHTUNG: DIESES GERÄT MUSS GEERDET WERDEN Fehlerstrom-Schutzschalter (FI-Schalter) 10 mm²...

  • Seite 29: Anbringen Des Sockels

    INSTALLATION Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist. Backofenprüfung Abb.7-14 Schalten Sie den Backofen ein und kontrollieren Sie, ob er sich erwärmt. Kontrollieren Sie, ob die Backofenbeleuchtung funktioniert. Hinweis: Die Glühlampe des Ofens ist nicht Bestandteil der Garantie.

  • Seite 30: Reparatur Und Ersatzteile

    Deutsch 8. Reparatur und Ersatzteile Füllen Sie bitte die nebenstehenden Geräteinformationen Kraftstofftyp aus und bewahren Sie diese an einem sicheren Ort auf. Diese Angaben helfen uns, Ihr Gerät genau zu identi zieren und helfen uns, Ihnen zu helfen. Füllen Sie die Karte bitte jetzt aus, um Zeit und Ungelegenheiten zu sparen, wenn Name des Geräts später ein Problem mit Ihrem Gerät auftreten sollte.

  • Seite 31: Schaltplan

    Deutsch 9. Schaltplan...

  • Seite 32: Technische Daten

    Deutsch 10. Technische Daten DIESER HERD GEHÖRT ZUR KATEGORIE: KatII 2H3B/P ; KatII 2H3+ ; KatII 2E+3+ ; KatII 2E3B/P ; KatII 2L3B/P ; KatII 2ELL3B/P. Er wird eingestellt auf Erdgas Gruppe H geliefert. Ein Umstellsatz für andere Gasarten. INSTALLATEUR: Bitte lassen Sie diese Anleitung im Anleitungspack und übergeben Sie ihn dem Benutzer. DATENSCHILDBEFESTIGUNG: Innenseite Schubladenboden –...
