3.2 Feinstrahlgerät an die Druckluftversorgung anschließen
(siehe Abb. 5 Seite 7)

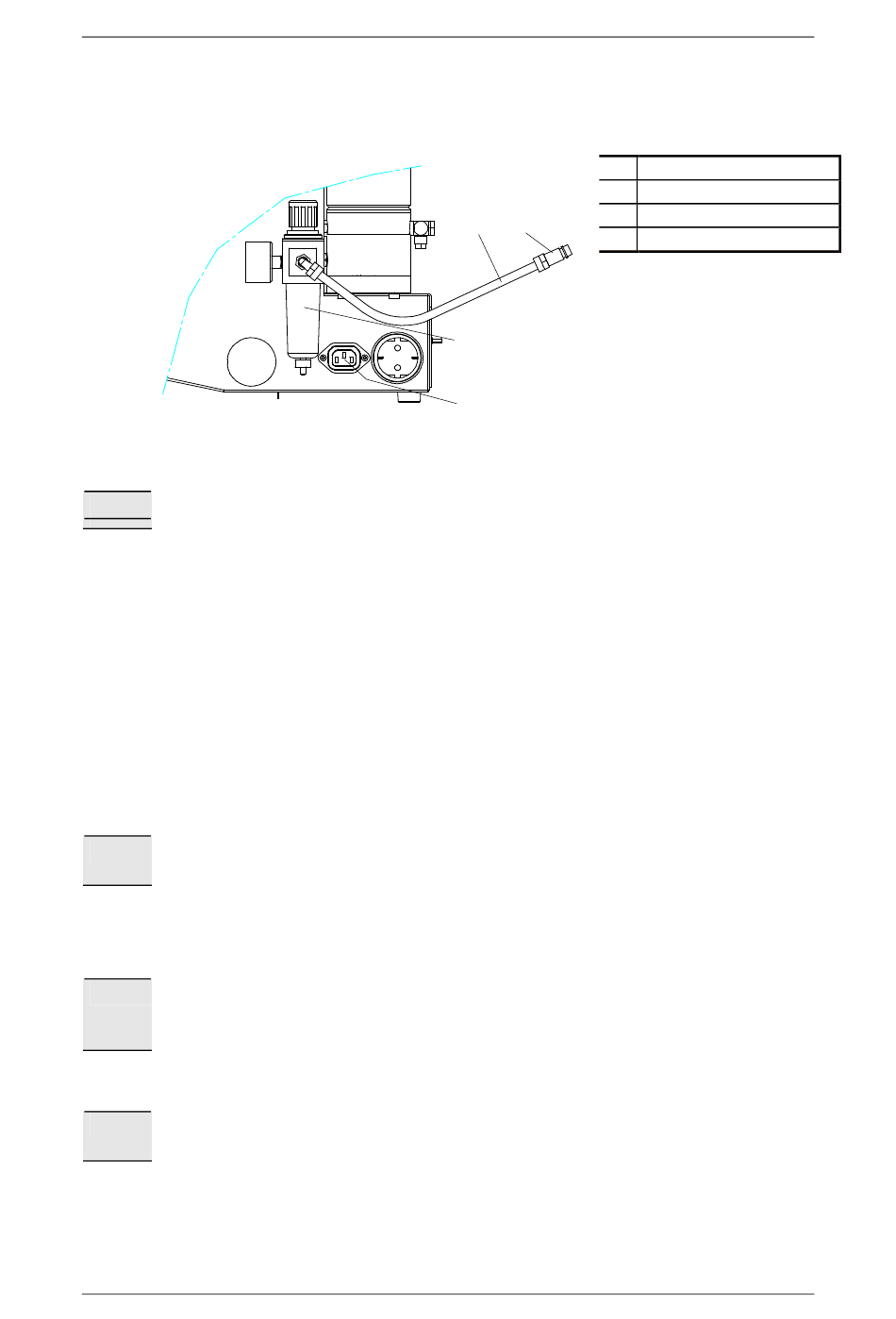

Abb. 5: Druckluftanschluss
1. Druckluftversorgung zum Filter (7) mit dem mitgelieferten Gewebeschlauch (61) herstellen
Achtung Es darf nur feuchtigkeits- und ölfreie Druckluft verwendet werden.
2. Verbindung mittels Kupplungsstecktülle (62) zur Druckluftquelle herstellen.
3.3 Einfüllen des Strahlmittels in die Strahlmittelbehälter
(siehe Abb. 2 Seite 6)
Das Strahlmittel neigt dazu, Feuchtigkeit aus der Luft anzuziehen, weshalb die Vorratsbehälter
-
stets gut verschlossen und bei einer Raumtemperatur von mindestens 20° C aufbewahrt werden
müssen.
Besonders beim Transport während der kalten Jahreszeit kann das Strahlmittel feucht werden,
-
wodurch es seine Fließfähigkeit verliert, was zu Störungen des Feinstrahlgerätes führen kann.
Feuchtes Strahlmittel muss deshalb vor dem Einfüllen in das Feinstrahlgerät ca. 30 min. lang
-
bei ca. 60 ° C trocknen.
Achtung Um Störungen zu vermeiden ist darauf zu achten, dass dem Strahlmittel keine Schmutzteilchen
und keinerlei größere Körnungen, als jeweils angegeben, beigemischt sind.
1. Gerät am Hauptschalter (24) abschalten und Netzstecker ziehen.
2. Flügelschraube (13) aufdrehen, bis Verschlusslasche (11) seitlich weggeschoben werden kann.
3. Strahlmittelbehälterdeckel (12) abnehmen.
Hinweis Zum Einfüllen des Strahlmittels empfehlen wir unsere H+R Henkel-Flaschen mit praktischem
Einfüllstutzen. Nach dem Einfüllen muss der Einfüllstutzen mit dem roten Kunststoffstopfen
dicht verschlossen werden.
4. Strahlmittel, wie unter Abschnitt 3.4 beschrieben, einfüllen. Die Strahlmittelbehälter (4/...)
höchstens bis ca. 2 cm unterhalb des oberen Randes befüllen.
Achtung Vor dem Aufsetzen des Strahlmittelbehälterdeckels den oberen Rand des Strahlmittelbehälters
und den O-Ring des Deckels säubern.
5. Strahlmittelbehälterdeckel (12) aufsetzen.
6. Verschlusslasche (11) bis zum Anschlag auf den Führungsbolzen (14) über den Strahlmittelbe-
hälterdeckel (12) schieben und Flügelschraube (13) anziehen.
7. Gerät kann in Betrieb genommen werden.
F-S 40 - 24.04.13 / Vers.: 1.1
7. Druckluftfilter
8 Steckdose für Fußschalter
61 62 61 Druckluftzuleitung
62 Kupplungsstecktülle
7
8
7
