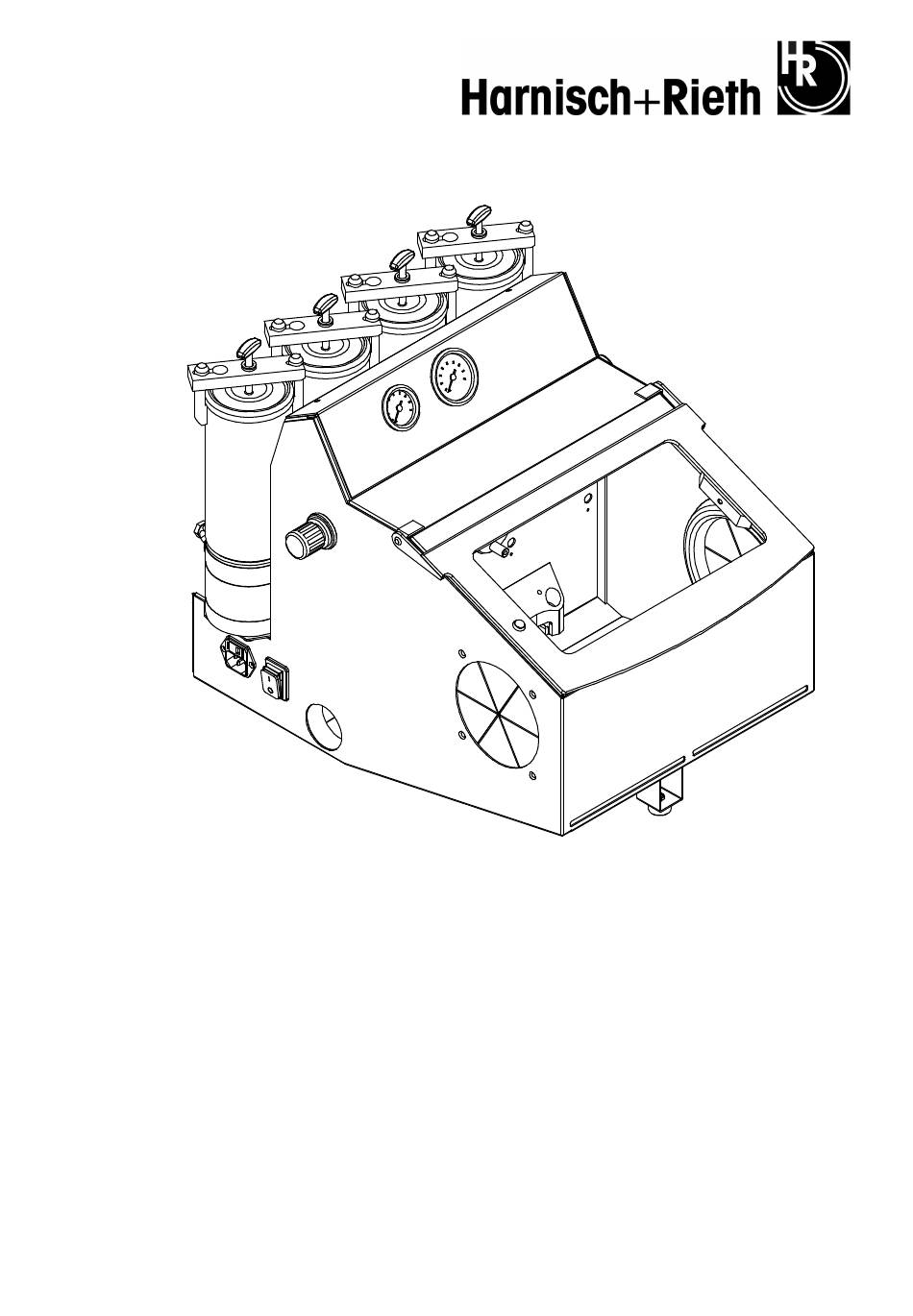

Betriebsanleitung
Bezeichnung der Maschine:
Maschinen-Typ:
Maschinen-Nr.:
Für künftige Verwendung aufbewahren!
Feinstrahlgerät
F-S40
...........................
Maschinenbau
Werkzeuge
Laborgeräte
Hausanschrift:
Harnisch+Rieth
GmbH & Co. KG
Küferstr. 14 - 16
D-73650 Winterbach
Telefon
+49 7181 / 96 78-0
Telefax
+49 7181 / 7 31 39
+49 7181 / 96 78-17
E-mail:
info@hr-dental.de
http://www.hr-dental.de
Werbung
Verwandte Anleitungen für harnisch+rieth F-S40
Inhaltszusammenfassung für harnisch+rieth F-S40
- Seite 1 Maschinenbau Werkzeuge Laborgeräte Betriebsanleitung Bezeichnung der Maschine: Feinstrahlgerät Maschinen-Typ: F-S40 Hausanschrift: Maschinen-Nr.: ......Harnisch+Rieth GmbH & Co. KG Küferstr. 14 - 16 D-73650 Winterbach Für künftige Verwendung aufbewahren! Telefon +49 7181 / 96 78-0 Telefax +49 7181 / 7 31 39...
- Seite 2 Verehrter Kunde, vielen Dank für das Vertrauen, das Sie uns mit dem Kauf dieses Feinstrahlgerätes entgegengebracht haben. Damit Sie viele Jahre Freude an Ihrem Gerät haben, nehmen Sie sich bitte die Zeit, diese Betriebsanleitung, besonders vor der ersten Benützung, sorgfältig zu lesen. Inhaltsverzeichnis Sicherheit ......................
- Seite 3 1 Sicherheit 1.1 Bestimmungsgemäße Verwendung Das Feinstrahlgerät F-S40 wird im Dentallabor eingesetzt: zum Aufrauhen der Gerüsthaftflächen in der Keramikverblendtechnik, zum Aufrauhen und Vorbehandeln der Gerüsthaftflächen in der Kunststoffverblendtechnik, zum Spezialbeschichtungsstrahlen, zur Gestaltung der Keramik, auch Kauflächen, zum Entfernen von Einbettmasseresten, Oxyden und Keramiküberschüssen, zum Glanzstrahlen.
- Seite 4 1.5 Kennzeichnung der Sicherheitshinweise in dieser Anleitung Hinweis Weist auf Anwendungstipps und andere besonders nützliche Informationen hin. Achtung Weist auf eine Bedienung oder Handhabung hin, die bei Nichtbeachtung zu Störungen, Be- schädigungen oder auch anderen Problemen führen kann. Gefahr Weist auf gefährliche Situationen hin, die zu Verletzungen führen können. 2 Inbetriebnahme 2.1 Technische Daten Abb.
- Seite 5 2.2 Auspacken des Feinstrahlgerätes 1. Karton auf eine ebene Fläche stellen. 2. . Karton oben öffnen und oberes Verpackungsmaterial entfernen 3. Das Gerät (Gewicht = ca. 20 - 26 kg) sollte von zwei Personen aus dem Karton entnommen werden.: 4. Überprüfen Sie das Zubehör: Dokumentation •...
- Seite 6 1 Gehäuse 14 Führungsbolzen 2 Frontklappe mit Sichtscheibe 15 Manometer für Strahldruck 3 Sichtscheibe 16 Manometer für Strahlmittelmenge 4 Griffaufnahmeleiste 17 3x Gerätefuß 5 2x Handdurchgriffe (rechts und links) 18a Einstellknopf des Druckreglers für Strahl- druck 6 2x Anschluss für Absaugschlauch 19a Einstellknopf des Druckreglers für Strahl- (rechts und links) mittelmenge...
- Seite 7 Abb. 4: Geräteansicht von rechts (Querschnitt) 26 Strahlraumbeleuchtung 19 Druckregler für Strahlmittelmenge 31 4x Strahlgriffel 22 Wahlschalter für Strahlsysteme 41 Sand-Strahlschlauch 3 Bedienung 3.1 Feinstrahlgerät an die erforderliche Absaugung anschließen (siehe Abb. 2 Seite 4, und Abb. 3 Seite 5) Die abzusaugende Luft tritt hauptsächlich an den Front-Zuluftöffnungen (27) ein, wird dicht über den Geräteboden geleitet und hält hierdurch den Strahlraum stets sauber.
- Seite 8 3.2 Feinstrahlgerät an die Druckluftversorgung anschließen (siehe Abb. 5 Seite 7) 7. Druckluftfilter 8 Steckdose für Fußschalter 61 Druckluftzuleitung 62 Kupplungsstecktülle Abb. 5: Druckluftanschluss 1. Druckluftversorgung zum Filter (7) mit dem mitgelieferten Gewebeschlauch (61) herstellen Achtung Es darf nur feuchtigkeits- und ölfreie Druckluft verwendet werden. 2.
- Seite 9 (150 µm) 1,0 mm Andere Strahldüsendurchmesser sind ebenfalls lieferbar. Achtung Das Gerät ist für den Einsatz von HARNISCH+RIETH-Strahlmittel ausgelegt. Bei Funktionsstörungen oder Schäden, die durch die Verwendung anderer Strahlmittel oder falscher Körnungen entstehen, können wir keine Garantie übernehmen. F-S 40...
- Seite 10 3.6 Aktivieren des gewünschten Strahlsystems (siehe Abb. 2 Seite 4 und Abb. 4 Seite 6) 1. Alle Strahlgriffel (31) sollen sich entsprechend ihrer Farbmarkierung in der Strahlgriffelhalterung (4) befinden. 2. Durch entsprechende Stellung des Wahlschalters (22) gegenüber der Markierung „X“ wird der gewünschte Strahlsystem weiß, rot, grün oder gelb gewählt.
- Seite 11 Strahldruck 230 V / max. 1000 W Abb. 8 Ansicht des Gerätes von rechts 3.8 Dosierung der Strahlmittelmenge (siehe Abb. 4 Seite 6) Strahlmittelmenge Abb. 9: Geräteansicht von links Der Strahlmittelanteil im Punktstrahl des jeweiligen aktiven Strahlsystems wird mit den Einstell- knopf des Druckreglers (19a) eingestellt und am Manometer (16) angezeigt.
- Seite 12 1. Überwurfmutter (30) von Strahlgriffelhülse (56) abschrauben und Strahldüse (32) herausneh- men. 2. Neue Strahldüse aufsetzen und mit Überwurfmutter festschrauben. Achtung Zwischen Strahldüse (32) und Aluminium-Schlauchtülle (33) muss ein Gummidichtring (35) vorhanden sein. Hinweis Sollte eine Strahldüse verstopft sein, so wird sie wie oben ausgebaut und aus dem Gerät he- rausgenommen.
- Seite 13 39 34 32 35 33 Abb. 11 Einbau der Strahlschläuche 4.2 Austauschen der Strahlschläuche (siehe Abb. 4 Seite 6) Vorbereiten des Feinstrahlgerätes auf den Strahlschlauch-Ausbau, Ausbau (alter Strahlschlauch): 1. Schlauchschelle (48) vom Strahlschlauch (41) lösen. 2. Strahlschlauch (41) von der Anschlusstülle (49) abziehen. Achtung Bei dieser Gelegenheit muss die Anschlusstülle (49) überprüft werden.
- Seite 14 Einbau (neuer Stahlschlauch): Hinweis Zur besseren Gleitfähigkeit wird Talkum auf den neuen Strahlschlauch aufgetragen. Nicht abwi- schen! Hinweis Der einzubauende neue Strahlschlauch muss farbgleich zum bezogenen Strahlsystem sein. 7. Neuen Strahlschlauch (41) durch die Strahlgriffelhülse (56) einschieben, siehe (a) Abb. 10. 8.
- Seite 15 6 Ersatzteile und Zubehör für das Feinstrahlgerät F-S 40 Art. Nr. Bezeichnung Bemerkung 15059 Einfüll-Stutzen für HR-Strahlmittel bitte Farbe angeben 27004 Mikrodüse 0,4mm 27006 Mikrodüse 0,6mm 27008 Mikrodüse 0,8mm 27010 Mikrodüse 1,0mm 27012 Mikrodüse 1,2mm 27015 Mikrodüse 1,5mm 27018 Mikrodüse 1,8mm 30033 Dichtung für Deckel für alle Deckel...
- Seite 16 Wahlschalter für F-S 40/2 65237 Strahlraumbeleuchtung / LED-Rohr 77909 Vorfilter 65567 Manometer für Strahlmittelmenge 65568 Manometer für Strahldruck F-S40/2 ab 2113613 Wartungseinheit / Filterregler mit Manometer 83020 F-S40/3 ab 2113619 und Verschraubung (MP4) F-S40/3 ab 2113632 F-S 40 - 24.04.13 / Vers.: 1.1...
- Seite 17 Fax-Nr.: 0 71 81/ 73 13 9 ------------------------- ------------------------- -------------------------- ------------------------- -------------- für Fensterumschlag hier falten-------------- Bezeichnung Feinstrahlgerät der Maschine: F-S 40 Maschinen-Typ: Duplikat Garantie-Rückschein Maschinen-Nr.: Kaufdatum: Händler/Depot: Harnisch+Rieth GmbH & Co. Maschinenbau Postfach 1260 Absender: 73644 Winterbach Datum/Unterschrift:...
- Seite 18 Bauart den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien ent- spricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültig- keit. Name des Herstellers Harnisch+Rieth Adresse des Herstellers Küferstraße 14-16, 73650 Winterbach Bezeichnung der Maschine Feinstrahlgerät...
