2.2 Auspacken des Feinstrahlgerätes
1. Karton auf eine ebene Fläche stellen.
2. . Karton oben öffnen und oberes Verpackungsmaterial entfernen
3. Das Gerät (Gewicht = ca. 20 - 26 kg) sollte von zwei Personen aus dem Karton entnommen
werden.:
4. Überprüfen Sie das Zubehör:
Dokumentation
•
Netzkabel..........................................................................................................Art.-Nr. 35028
•
Fußschalter mit Kabel und Stecker...................................................................Art.-Nr. 67010
•
2 m PVC Gewebeschlauch, blau, Ø 8.2 x 6......................................................Art.-Nr. 72350
•
evtl. weiteres Zubehör, siehe Lieferschein
•
2.3 Kurzbeschreibung des Gerätes und Identifizierung der Komponenten
Hauptelemente des Feinstrahlgerätes F-S 40:
Stahlblechgehäuse mit Strahlkammer und Anschluss für externe Absaugung.
•
2-4 Strahleinheiten bestehend aus: Strahlmittelbehälter, Mischkammer, Strahlschläuche mit
•
Strahlgriffel, elektropneumatische Verschlusseinrichtung zur Auslösung, bzw. Unterbre-
chung des Sandstrahles.
Einrichtung zur manuellen Auswahl des Strahlsystems.
•
Pneumatische Einrichtung zum Einstellen des Strahlmittelanteils im Sandstrahl, mit einer
•
analogen Anzeige (Manometer).
Druck-Regeleinrichtung zum Einstellen des Strahldruckes, mit einer analogen Anzeige.
•
(Manometer).
Das Gerät zeichnet sich durch einen sehr geräumigen und ideal ausgeleuchteten Strahlraum
aus. Das Sandstrahlen kann im Druckbereich von 0,5 bar bis 9 bar erfolgen. Dabei ist es jeder-
zeit möglich die Strahlmittelmenge über einen gesonderten Druckregler, den Arbeitsanforde-
rungen entsprechend, fein einzustellen.
Die Wahl eines gewünschten Strahlmittelsystems erfolgt manuell über einen sich in der Strahl-
kabine befindlichen Wahlschalters.
29 1 6 1 5 1 4
1 2 3 4

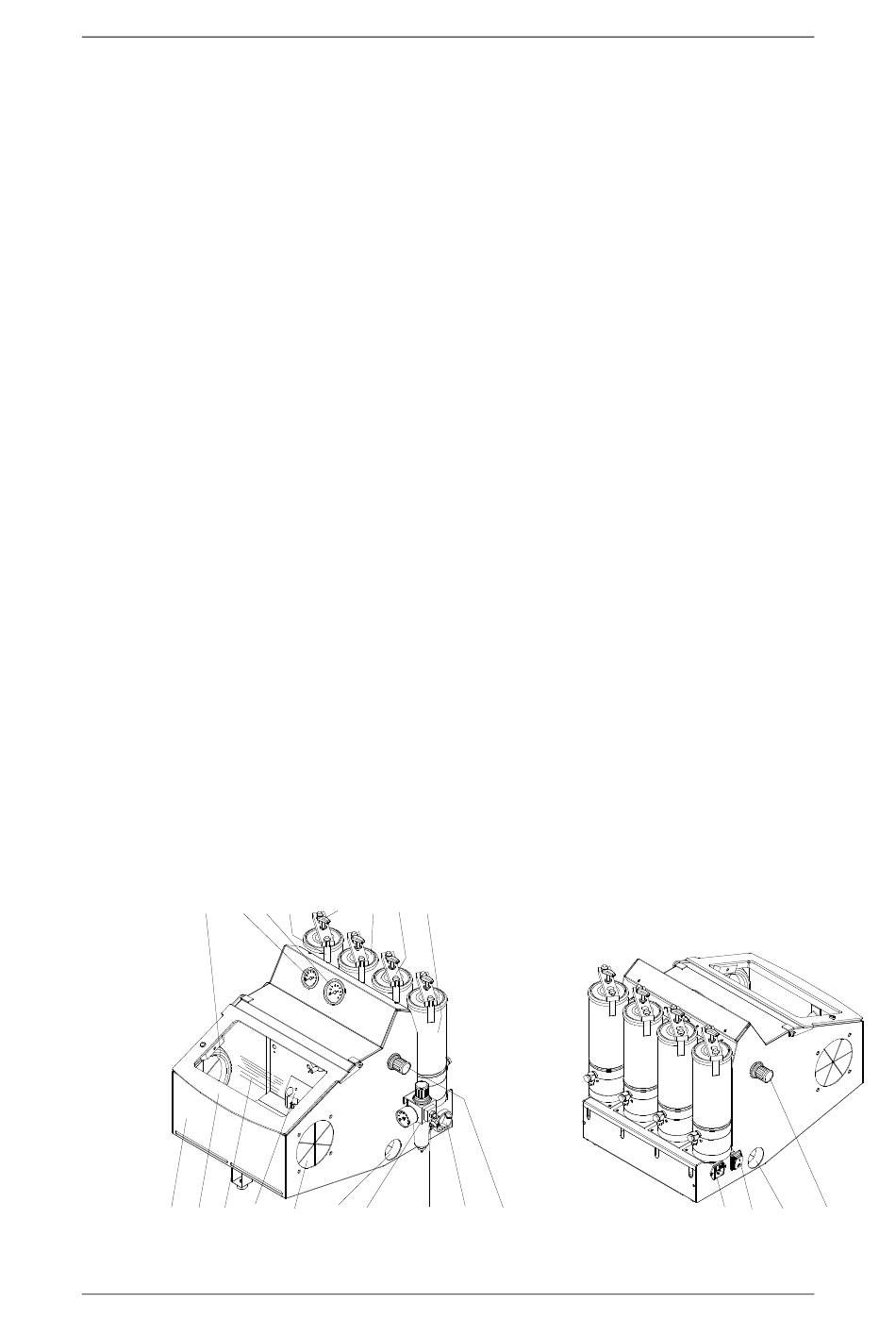

Abb. 2: Ansicht von vorne rechts und von hinten links
4
1 3 1 2 1 1 1 0
5
6 7
8
9
1 8a
23 24 25
F-S 40 - 24.04.13 / Vers.: 1.1
