1 Gehäuse
2 Frontklappe mit Sichtscheibe
3 Sichtscheibe
4 Griffaufnahmeleiste
5 2x Handdurchgriffe (rechts und links)
6 2x Anschluss für Absaugschlauch
(rechts und links)
7 Wartungseinheit / Filterregler 25µm
8 Steckdose für Fußschalter
9 Kabel-Steckdose für Absaugung (230V/
50 Hz)
10 4x Strahlmittelbehälter
11 Verschlußlasche
12 4x Sandstrahlmittelbehälterdeckel
13 4x Flügelschraube
2
28
22
4
29
27

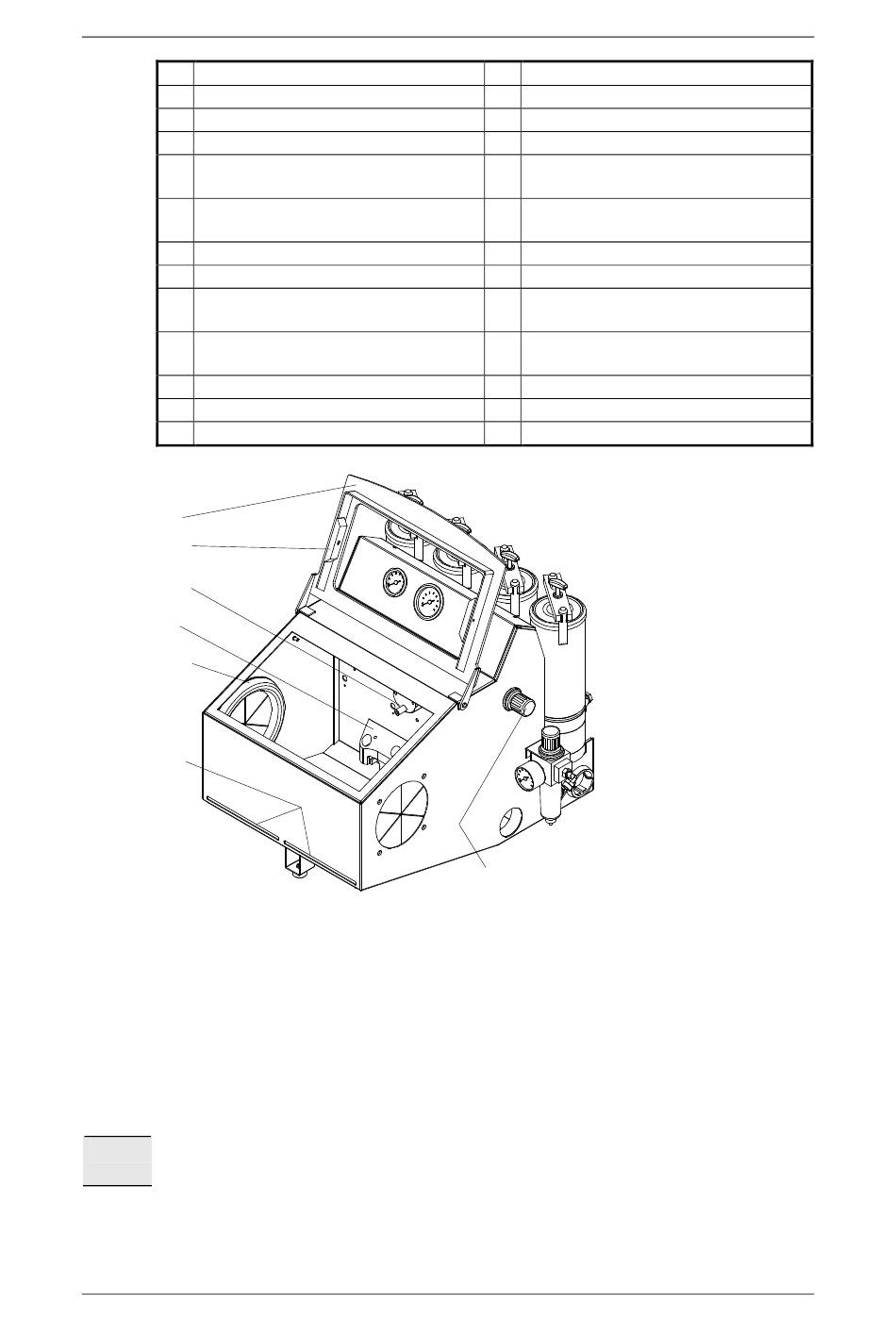

Abb. 3: Gerät mit offenem Klappfenster

2.4 Ablauf der Inbetriebnahme

1. Feinstrahlgerät an die Druckluftversorgung anschließen, siehe Abschnitt 3.2.
2. Feinstrahlgerät an die erforderliche Absaugung anschließen, siehe Abschnitt 3.1.
3. Strahlmittel einfüllen, siehe Abschnitt 3.3 und 3.4.
4. Fußschalter in Steckdose (8) rechts am Gerät einstecken.
5. Verbindung zum Netz (230 V/50 Hz) am Netzanschluss-Gerätestecker (23) herstellen.
Hinweis Mit dem Einschalten am Hauptschalter (24) wird das Gerät elektrisch funktionsbereit. Die
Strahlraumbeleuchtung brennt, siehe Abschnitt „3.5".
6. Aktivieren des gewünschten Strahlsystems, siehe Abschnitt 3.6.
7. Einstellen des Arbeitsdruckes (Strahldruckes), siehe Abschnitt 3.7.
8. Dosierung der Strahlmittelmenge, siehe Abschnitt 3.8.
F-S 40 - 24.04.13 / Vers.: 1.1
14 Führungsbolzen
15 Manometer für Strahldruck
16 Manometer für Strahlmittelmenge
17 3x Gerätefuß
18a Einstellknopf des Druckreglers für Strahl-
druck
19a Einstellknopf des Druckreglers für Strahl-
mittelmenge
22 Wahlschalter für Strahlsysteme
23 Netzanschluss-Gerätestecker
24 Hauptschalter
25 2x Anschluss für Absaugschlauch
(rechts und links)
27 Front-Zuluftöffnungen
28 2x Sichtscheibenhalter
29 Druckring für Handeingriff
1 8a
5
