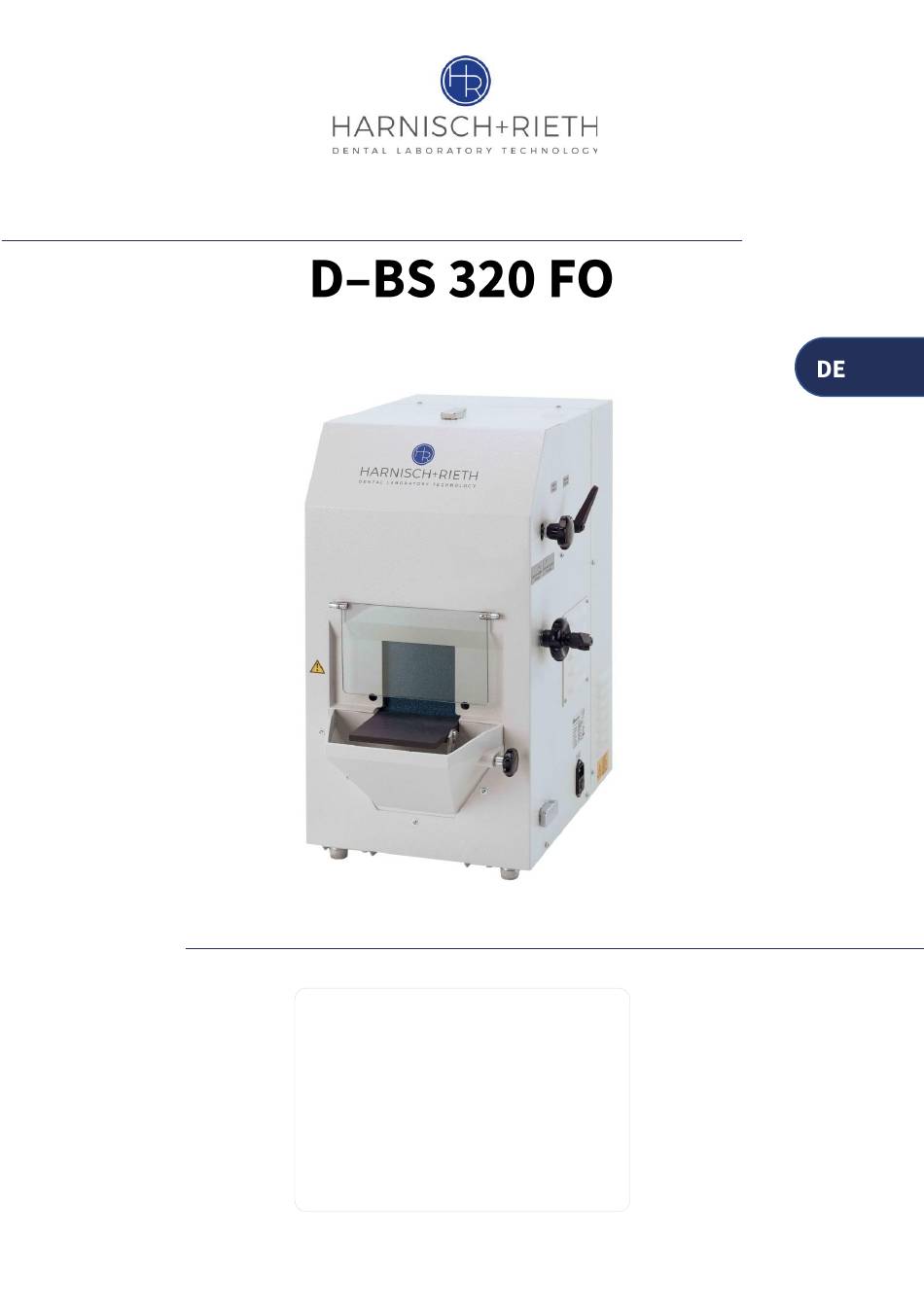

  • Seite 1 Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Verehrter Kunde, vielen Dank für das Vertrauen, das Sie uns mit dem Kauf dieses Bandschleifers entgegengebracht haben. Damit Sie viele Jahre Freude an Ihrem Gerät haben, nehmen Sie sich bitte die Zeit, diese Betriebsanleitung, besonders vor der ersten Benützung, sorgfältig zu lesen. Inhaltsverzeichnis Sicherheit .......................

  • Seite 3: Sicherheit

    1 Sicherheit 1.1 Bestimmungsgemäße Verwendung Der Bandschleifer D-BS 320 wird in Dentallabors eingesetzt und ist zum Trockenbeschleifen von Dental-Modellen vorgesehen. Diese Modelle sollten vor dem Bearbeiten am Bandschleifer gut abgebunden sein. Eigenmächtige Umbauten und Veränderungen sind aus Sicherheitsgründen nicht zulässig! dieser Betriebsanleitung vorgeschriebenen...

  • Seite 4: Sicherheitsmaßnahmen Am Aufstellort

    1.4 Sicherheitsmaßnahmen am Aufstellort Die Aufstellfläche muß eben und dem Gewicht des Bandschleifers entsprechend stabil und tragfähig sein. Stellen Sie durch entsprechende innerbetriebliche Anweisungen und Kontrollen sicher, daß der Arbeitsplatz stets mit den Unfallverhütungsvorschriften übereinstimmt. Führen Sie keine Fremdkörper durch die Belüftungsöffnungen in das Gerät ein. Gefahr Das Gerät ist nicht zur Verwendung in Räumen geeignet, in denen besondere Bedingungen vorherrschen (z.B.

  • Seite 5: Inbetriebnahme/Bedienung

    2 Inbetriebnahme/Bedienung 2.1 Technische Daten Bezeichnung der Maschine  Bandschleifer Maschinen-Typ  D-BS 320 Abmessungen Gerät  Breite 320 mm, Tiefe 420 mm, Höhe 640 mm Elektr.-Anschluß  230 Volt/50 Hz  Überspannungskategorie  Leistungsaufnahme ca. 550 Watt  Schalldruckpegel 70 dB(A) ...

  • Seite 6: Identifizierung Und Beschreibung Der Gerätekomponenten

    2.3 Identifizierung und Beschreibung der Gerätekomponenten Der Bandschleifer D-BS 320 besteht aus folgenden Hauptelementen: − Schleifband Lauf- Antriebswalze angetrieben 1-Phasen Kondensatormotor − gehärtete Bandauflage − Bandspannvorrichtung − Reinigungsbürstenwalze für Schleifband − Anschlußstutzen Ø 45 mm für externe Absaugung 1 Bürstenwalze 2 Laufrolle 3 Laufrichtung 4 Absaugtrichter...
  • Seite 7 Abb. 2: Identifizierung der Gerätekomponenten Abb. 3: Identifizierung der Gerätekomponenten 5. Stutzen 23. Spannverschlüsse 3x 24. Seitenlauf-Regulierrad 25. Gehäuse-Vorderteil 26. Klemmrad 27. Spannhebel 28. Auflagetisch 29. Hebel für Bürste 30. Luftaustritt 31. Gerätestecker 32. Kontrollöcher 33. Überlastsicherung 34. Feinsicherung 35. Kontrolleuchte 36.

  • Seite 8: Ablauf Der Inbetriebnahme

    2.4 Ablauf der Inbetriebnahme (siehe Abb. 2 u. 3 Seite 6) 1. Hauptschalter (36) muß auf Stellung „O“ stehen. 2. Schleifband einlegen siehe Abschnitt „3.1 Wechseln des Schleifbandes“, Punkt 6 entfällt. 3. Schleifband auf Mitte einstellen siehe Abschnitt „3.2 Einstellen des Schleifbandes“. 4.

  • Seite 9: Reinigen/Wartung

    11. Das Schleifband muß auf Mitte eingestellt werden, siehe hierzu Abschnitt „3.2 Einstellen des Schleifbandes“. Achtung Wir empfehlen nur Original Harnisch+Rieth Schleifbänder zu verwenden! Für Probleme und Schäden, die aus dem Einsatz von anderen Schleifbändern hervorgehen können wir keine Haftung übernehmen.

  • Seite 10: Einstellen Des Schleifbandes

    3.2 Einstellen des Schleifbandes (siehe Abb. 1, 2 u. 3 auf Seite 5 u. 6) Achtung Ein aus der Mitte laufendes Schleifband, das am Rahmen schleift, vermindert die Lebensdauer des Bandes und Gerätes. 1. Verbindung zum Netz herstellen. 2. Hauptschalter (36) ganz kurz einschalten und beobachten, ob das Schleifband aus der Mitte läuft.

  • Seite 11: Reinigen Und Kontrolle Der Absaugwege

    3.3 Reinigen und Kontrolle der Absaugwege (siehe Abb. 2 u. 3 auf Seite 6) Hinweis Hauptsächlich bei häufiger Verarbeitung von feuchtem Material müssen von Zeit zu Zeit die Absaugwege kontrolliert, bzw. bei Bedarf frei gemacht werden. 1. Gerät am Hauptschalter (36) ausschalten und Netzstecker ziehen. 2.

  • Seite 12: Garantiebedingungen

    Fax-Nr.: 0 71 81/ 73 13 9 ---- ------------------------------------------------------------------------------------------------------------ für Fensterumschlag hier falten Bandschleifer für externe Absaugung Bezeichnung der Maschine: D-BS 320 Maschinen-Typ: Maschinen-Nr.: Duplikat Kaufdatum: Garantie-Rückschein Händler/Depot: Absender: Maschinenbau Harnisch+Rieth GmbH & Co. Postfach 1260 73644 Winterbach Datum/Unterschrift: Seite | 11...

  • Seite 13: Eg-Konformitäts-Erklärung

    Harnisch+Rieth Adresse des Herstellers Küferstraße 14-16, 73650 Winterbach Bezeichnung der Maschine Bandschleifer für externe Absaugung Maschinen-Typ D-BS 320 FO Einschlägige angewandte EG-Richtlinien: EG Maschinenrichtlinie 2006/42/EG (29.12.2009) EG Niederspannungsrichtlinie 2006/95 EG (16.01.2007) EMV-Richtlinie 2004/108/EG (20.07.2007) Folgende harmonisierte Normen sind angewandt: DIN EN ISO 12100 Sicherheit von Maschinen- Teil1, allgemeine Gestaltungsleitsätze (04.2004)
