3.6 Aktivieren des gewünschten Strahlsystems
(siehe Abb. 2 Seite 4 und Abb. 4 Seite 6)
1. Alle Strahlgriffel (31) sollen sich entsprechend ihrer Farbmarkierung in der Strahlgriffelhalterung
(4) befinden.
2. Durch entsprechende Stellung des Wahlschalters (22) gegenüber der Markierung „X" wird der
gewünschte Strahlsystem weiß, rot, grün oder gelb gewählt.

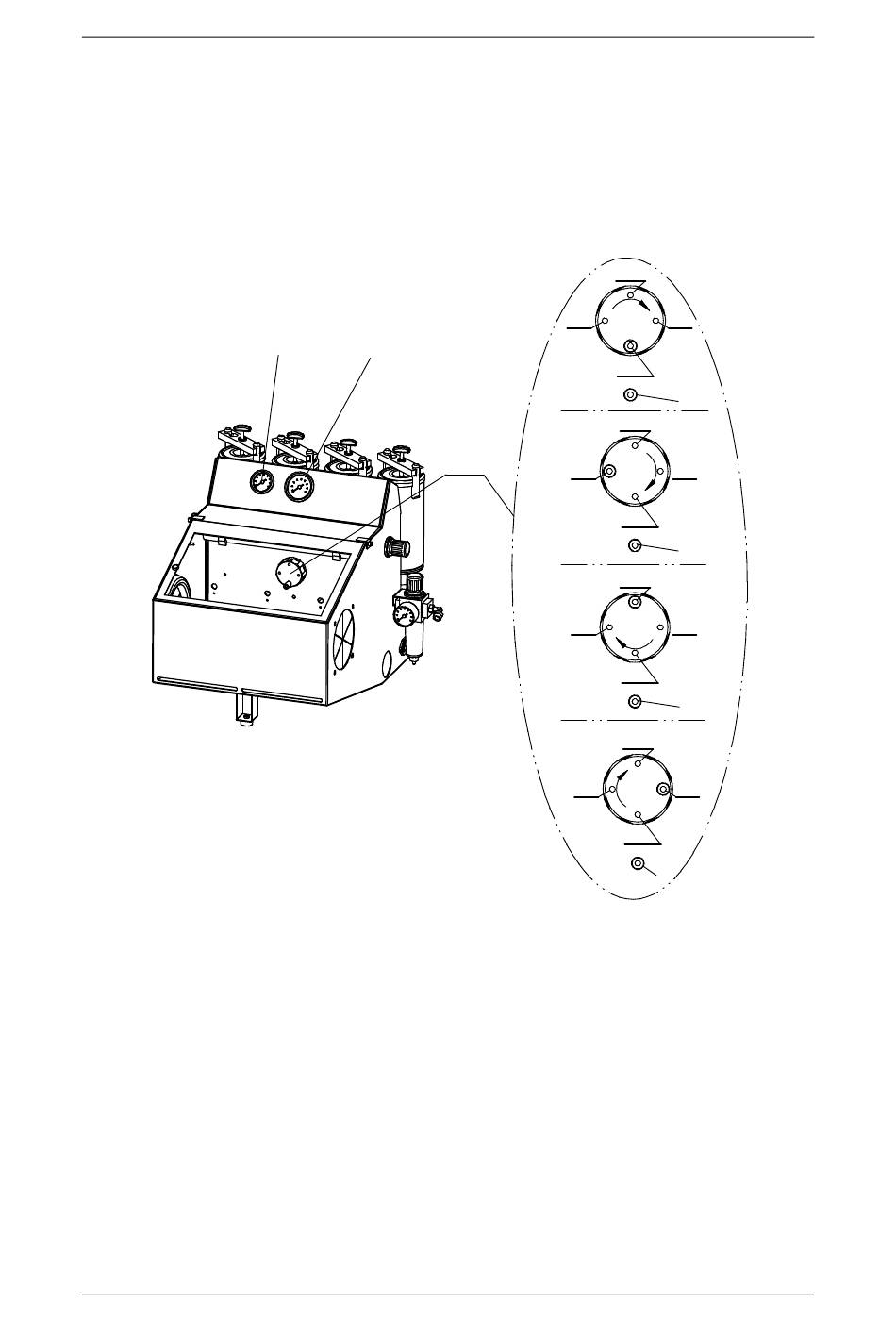

Abb. 7: Strahlsystemwahl mittels des Wahlschalters
3. Die Arbeitsparameter (Dosierung der Strahlmittelmenge und der Arbeitsdruck), werden so ü-
bernommen, wie sie beim letzten Arbeiten eingestellt waren und im Manometer (15) und (16)
angezeigt wurden.
4. Mit dem Fußschalter wird der Sandstrahl ausgelöst.

3.7 Einstellen des Arbeitsdruckes (Strahldruckes)

(siehe Abb. 2,Seite 4 ; Abb. 3, Seite 5, Abb. 8, Seite 10)
Der Arbeitsdruck wird für alle Strahlsysteme am entsprechenden Arbeitsdruckregler (18a) ein-
gestellt und am Manometer (15) in bar angezeigt. Die Einstellung bleibt für alle betreffende
Strahlsysteme künftig erhalten bis sie wieder geändert wird.
Je nach Erfordernis kann mit dem Gerät von 0,5 bar bis 7 bar gearbeitet werden. Im Regelfall
genügt ein maximaler Arbeitsdruck von 5 bar.
F-S 40 - 24.04.13 / Vers.: 1.1
1 6
1 5
grü n
gelb
w eiß
22
w eiß
rot
grün
rot
X
gelb
grün
rot
X
w eiß
gelb
grü n
X
rot
w eiß
gelb
X
9
