Einbau (neuer Stahlschlauch):
Hinweis Zur besseren Gleitfähigkeit wird Talkum auf den neuen Strahlschlauch aufgetragen. Nicht abwi-
schen!
Hinweis Der einzubauende neue Strahlschlauch muss farbgleich zum bezogenen Strahlsystem sein.
7. Neuen Strahlschlauch (41) durch die Strahlgriffelhülse (56) einschieben, siehe (a) Abb. 10.
8. Strahlschlauch fest in die Strahlgriffelhülse einziehen, siehe (b) Abb. 10.
9. Ableitfeder (37) wie in (b) dargestellt auf den Strahlschlauch schieben.
10. Strahlschlauch (von Strahlraumseite her) durch die Gummitülle (34) schieben, siehe (b) Abb. 10
11. Strahlschlauch mit aufgeschobener Schlauchschelle (48) auf Anschlusstülle (49) an der Misch-
kammer (43) aufdrücken und Schlauchschelle (48) festziehen, siehe (c) Abb. 10
Achtung Strahlschlauch muss von der Anschlusstülle (49) bis zur Gummitülle (34) in der Strahlraum-
wand gerade geführt sein!
12. Strahldüse (32) aufsetzen und mit Überwurfmutter (30) festziehen, siehe Abb. 8d.
Achtung Zwischen Strahldüse (32) und Schlauchtülle (33) muss der Gummidichtring (35) sitzen.
13. Strahldruck-Regler wieder auf gewünschten Strahldruck einstellen und Einstellknopf wieder ver-
riegeln (nach unten drücken) bzw. Druckluftanschluss zum Vorfilter wiederherstellen.

4.3 Wartung

(siehe Seite und Abb.4 Seite 6)
Außer dem Wechsel und der Kontrolle der Strahlschläuche (41) und sowie der Anschlusstüllen
(49) sowie dem Wechsel der Strahldüsen (32) bedarf das Gerät keiner weiteren Wartung.

5 Elektrische Absicherung

(siehe Abb. 11 Seite 13)
26

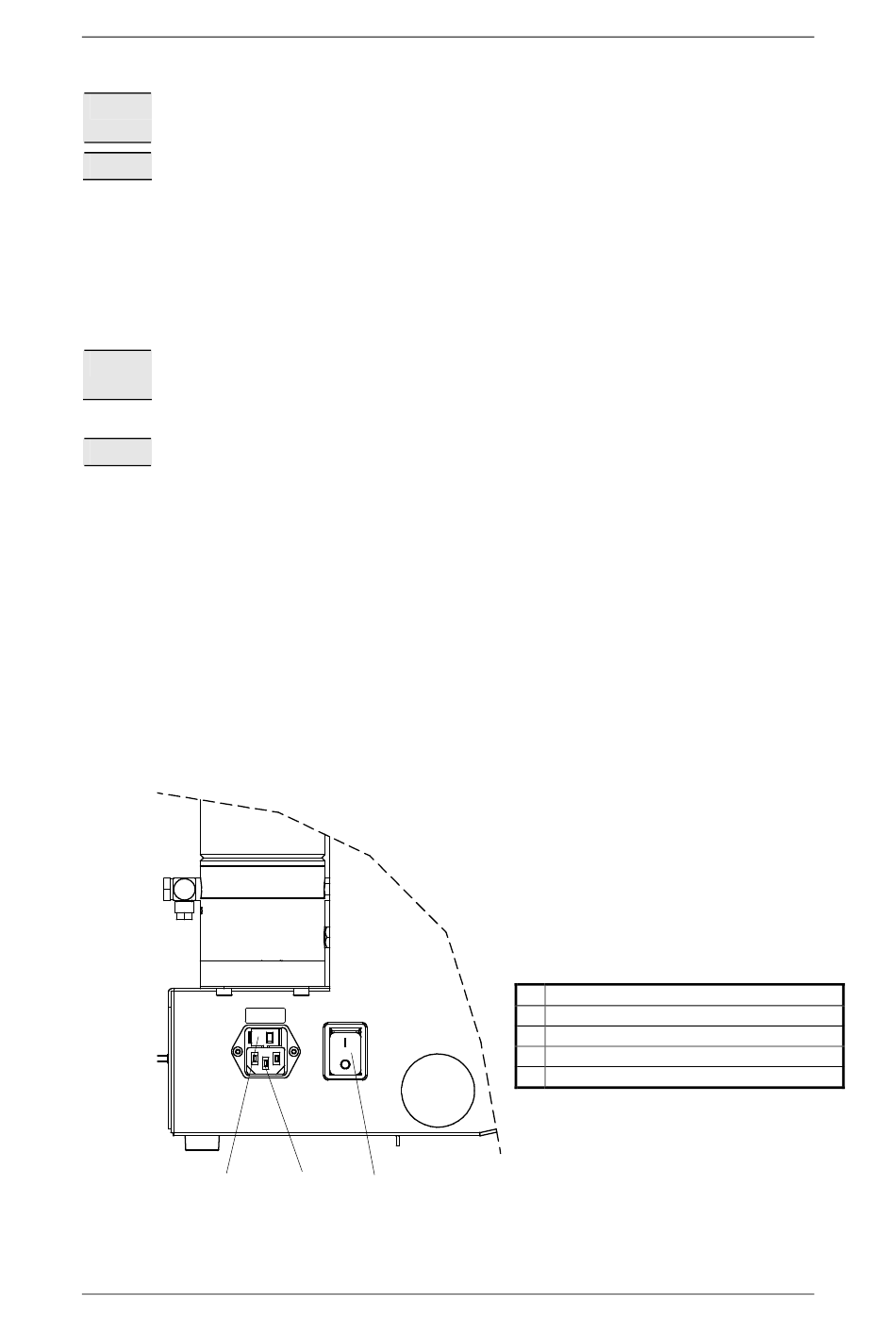

Abb. 12: Elektroanschluss mit Absicherung
F-S 40 - 24.04.13 / Vers.: 1.1
8 A/T
2x
26 26
9 Kabel-Steckdose
23 Netzanschluss (230 V/ 50 Hz)
25 Hauptschalter
26 2x Gerätehauptsicherungen 2x 8 A/T
27 Steckdose für Absaugung (230V/ 50 Hz)
