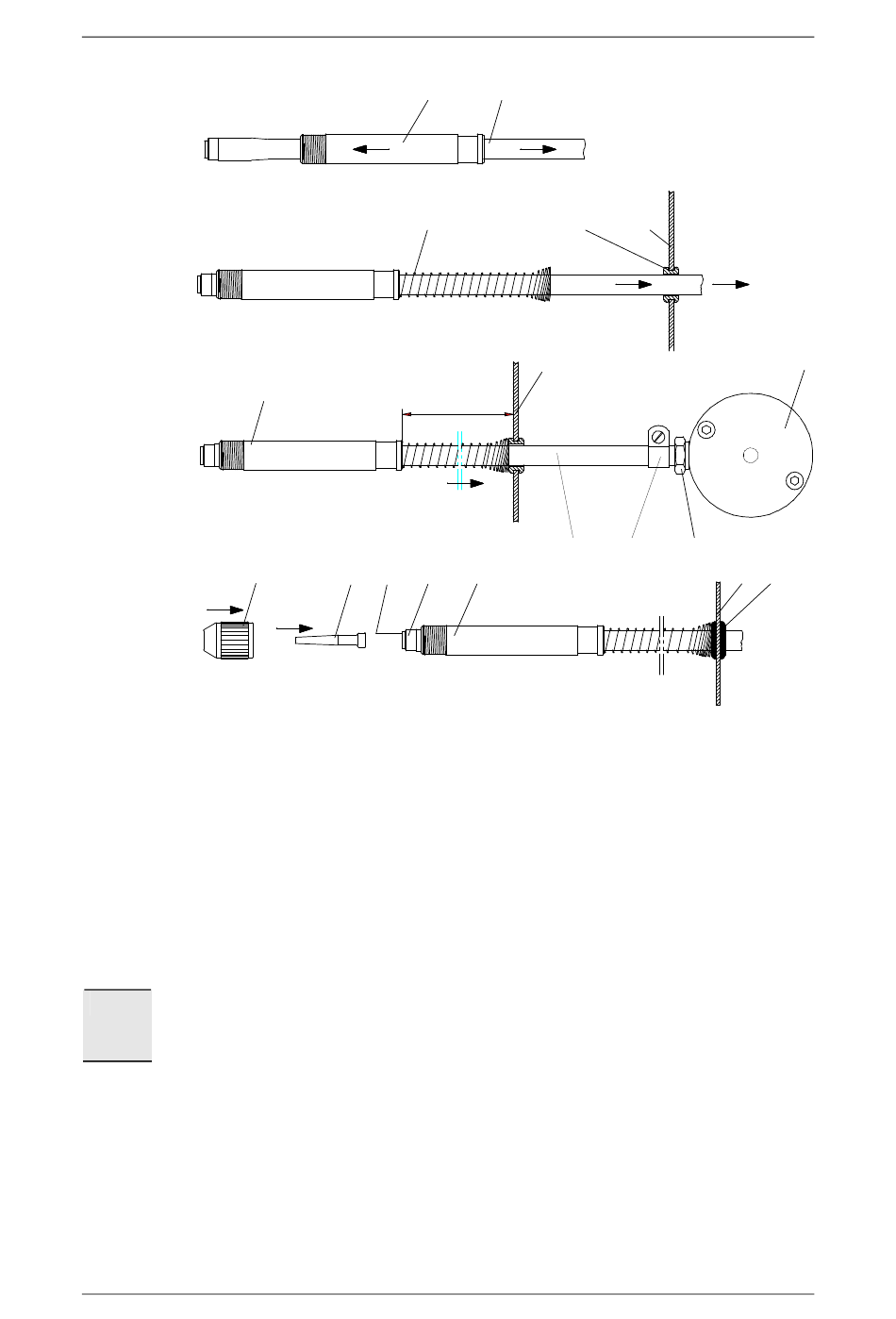

Abb. 11 Einbau der Strahlschläuche
4.2 Austauschen der Strahlschläuche
(siehe Abb. 4 Seite 6)
Vorbereiten des Feinstrahlgerätes auf den Strahlschlauch-Ausbau,
Ausbau (alter Strahlschlauch):
1. Schlauchschelle (48) vom Strahlschlauch (41) lösen.
2. Strahlschlauch (41) von der Anschlusstülle (49) abziehen.
Achtung Bei dieser Gelegenheit muss die Anschlusstülle (49) überprüft werden. Ist ihre Bohrung durch
den Strahlmittelfluss schon so stark vergrößert, dass sie am konischen Ende scharfkantig ist, so
muss ausgewechselt werden.
3. Strahlschlauch aus der Klemmhalterung auf der Strahlraumseite nehmen.
4. Strahlschlauch (41) aus der Gummitülle (34) herausziehen. Ableitfeder (37) abnehmen.
5. Überwurfmutter (30) von Strahlgriffelhülse (56) abschrauben und Strahldüse (32) herausneh-
men.
6. Alten Strahlschlauch (41) mit einer Zange an der Schlauchtülle (33) fassen und vorne aus der
Strahlgriffelhülse (56) herausziehen
12
56
37
56
32 35 33
41
34
39
39
L1
41
48
56
64
49
39 34
