1. Überwurfmutter (30) von Strahlgriffelhülse (56) abschrauben und Strahldüse (32) herausneh-
men.
2. Neue Strahldüse aufsetzen und mit Überwurfmutter festschrauben.
Achtung Zwischen Strahldüse (32) und Aluminium-Schlauchtülle (33) muss ein Gummidichtring (35)
vorhanden sein.
Hinweis Sollte eine Strahldüse verstopft sein, so wird sie wie oben ausgebaut und aus dem Gerät he-
rausgenommen.
von vorne mit Druckluft durchgeblasen oder
-
von vorne mit dünnem Draht durchgestoßen.
-
Hinweis Da sich durch eine verstopfte Düse das Strahlmittel manchmal auch im Strahlschlauch staut,
muss dieser dann freigeblasen werden. Dazu bei geschlossener Frontklappe (2) Strahlgriffel
ohne Düse in Richtung Boden-Lochblech halten und bei eingeschaltetem und mit Druckluft
beaufschlagtem Gerät Fußschalter betätigen.

4 Reinigen/Wartung

4.1 Prüfen der Strahlschläuche
(siehe Abb. 4 Seite 6, Abb. 9 Seite 11, Abb.10 Seite 12)
Achtung Die Strahlschläuche unterliegen einer natürlichen Abnützung. Sie sind jeden zweiten Monat zu
kontrollieren.
1. Gerät am Hauptschalter (24) ausschalten und Netzstecker ziehen.
2. Strahldruck-Regler (18) auf Null (bar) drehen (Einstellknopf (18a) hochziehen = entriegelt), oder
Druckluftzuleitung vor dem Vorfilter (durch Lösen der Schnellkupplung (62)) unterbrechen.
Hinweis Strahlschlauch muss von der Anschlusstülle (49) bis zur Gummitülle (34) in der Strahlraum-
wand gerade geführt sein
3. Jeden Schlauch auf der ganzen Länge auf Beschädigungen überprüfen.
4. Strahldruck-Regler wieder auf gewünschten Strahldruck einstellen und Einstellknopf wieder
verriegeln (nach unten drücken) bzw. Druckluftanschluss zum Vorfilter wiederherstellen.
30

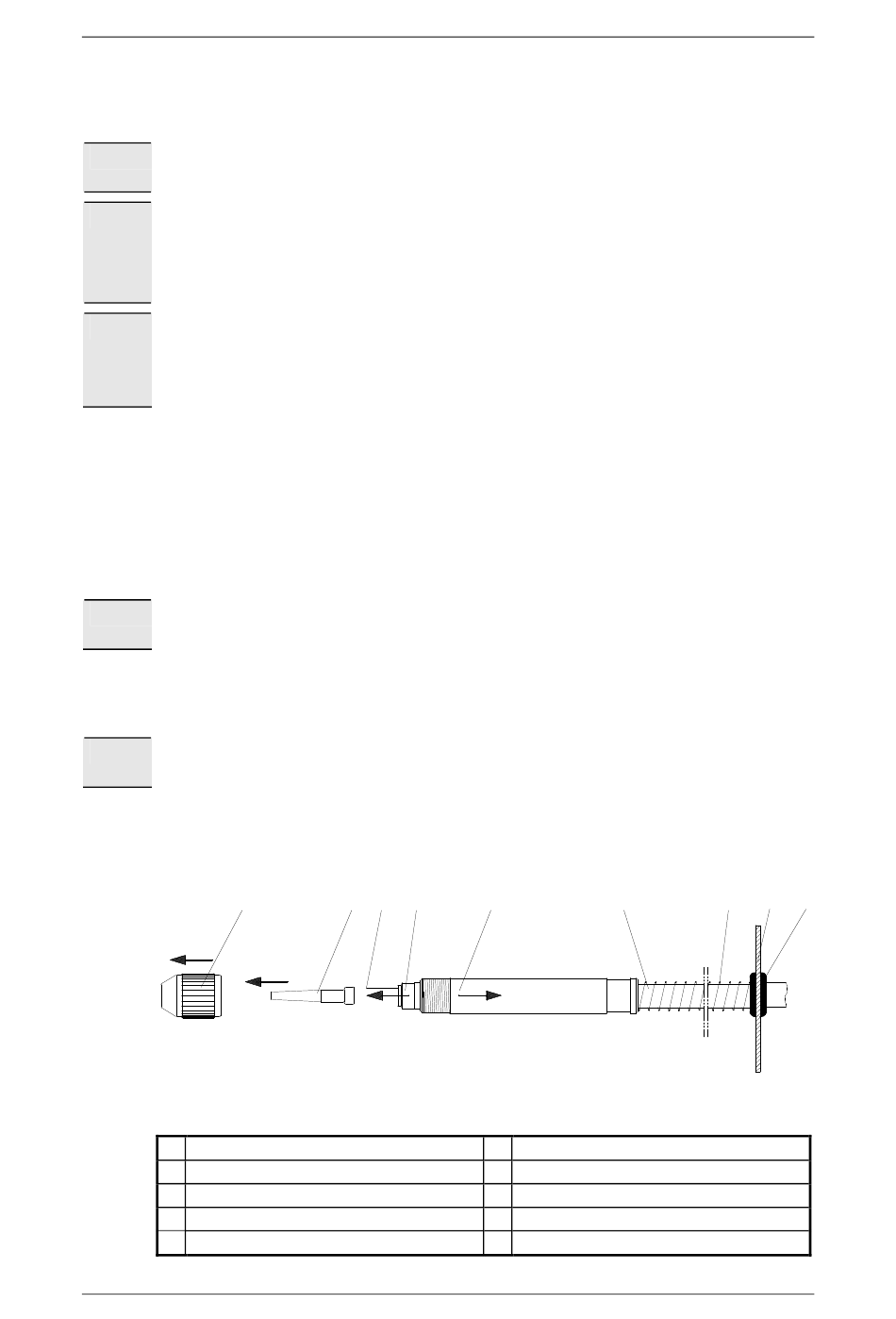

Abb. 10: Ausbau der Strahlschläuche
30 Überwurfmutter
32 Strahldüse
33 Schlauchtülle
34 Gummitülle
35 Gummidichtung
F-S 40 - 24.04.13 / Vers.: 1.1
32 35 33
56
37 Ableitfeder
39 Strahlraumblech
41 Strahlschlauch
56 Strahlgriffelhülse
41 37 39 34
