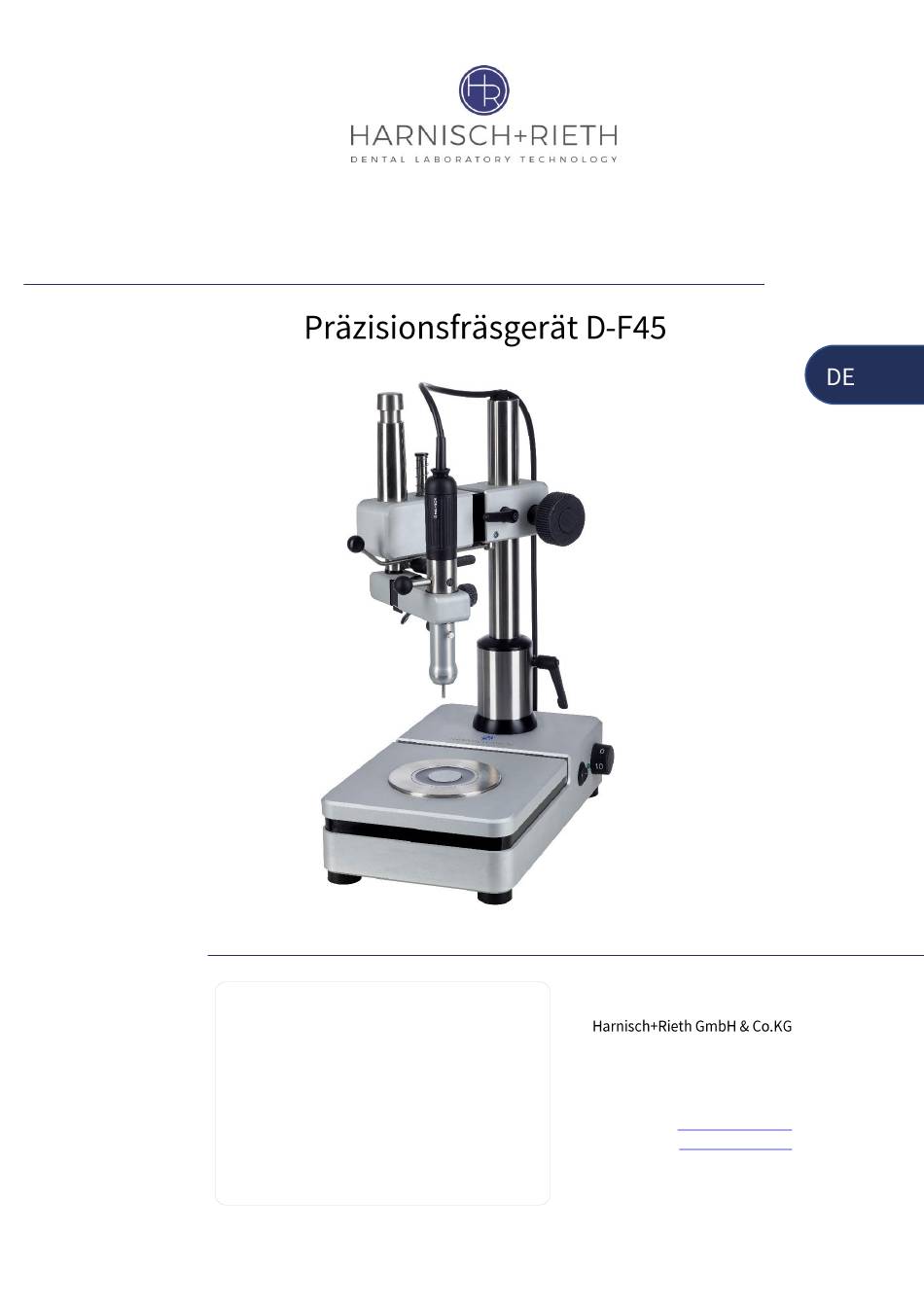

- Seite 1 Original Betriebsanleitung Küferstrasse 14-16 D – 73650 Winterbach Tel. +49 (0) 7181/9678-0 Fax +49 (0) 7181/9678-17 E-Mail: info@hr-dental.de www.hr-dental.de...
-
Seite 2: Inhaltsverzeichnis
Produkte von Harnisch+Rieth stehen seit Jahrzehnten als Synonym für Qualität und Präzision auf höchstem Ni- veau. Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf dieses Präzisionsfräsgerätes entgegengebracht ha- ben. Wir wünschen Ihnen bei der Arbeit mit dem D-F45 viel Erfolg. -
Seite 3: Sicherheit
Bereich medizinische Anwendungen Das D-F45 Präzisionsfräsgerät ist für den Einsatz im Dental-Labor bestimmt. Dabei handelt es sich im Wesentlichen um das Bearbeiten und Herstellen von Zahnersatz aus metallischen Werkstoffen. Die konstruktive Ausführung und die mechanische Umsetzung sind sehr stabil und robust. Fräsungen mit maximal möglicher Präzision und Ergonomie selbst in härteste Materialien sind mit D-F45 Präzisionsfräsgerät problemlos möglich. -
Seite 4: Allgemeine Hinweise / Sicherheitshinweise
Defekte an der Elektronik sowie Korrosion zu vermeiden. Beim Einsatz von rotierenden Werkzeugen müssen die Grenzwertangaben der Werkzeughersteller beachtet werden. • Reparaturen oder sonstige Eingriffe dürfen nur von Harnisch+Rieth oder durch einen von Harnisch+Rieth autorisierten • Servicepartner durchgeführt werden. -
Seite 5: Produktbeschreibung
1. Karton auf eine ebene Fläche stellen. 2. Oberes Verpackungsmaterial entfernen. 3. Verpackungsmaterial vom Gerät wegdrücken und so an den unteren Rand des Gerätes greifen. 4. Überprüfen Sie den Lieferumfang: • D-F45 Präzisionsfräsgerät • Frässpindel inkl. Anschlusskabel • Lichtkopf •... -
Seite 6: Kurzbeschreibung Des Gerätes Und Identifizierung Der Komponenten
Kurzbeschreibung des Gerätes und Identifizierung der Komponenten (1) Einstellrad Höhenverstellung (2) Arretierung Höhenverstellung (3) Klemmhebel (4) Rändelschraube (5) Klemmhebel (6) Ein-/Aus-Schalter Spindel (7) Drehzahleinstellung (8) Fixierung Kabel (9) Pinole mit Tiefenanschlag (10) Bohrhebel Seite | 5... -
Seite 7: Inbetriebnahme
Inbetriebnahme 2.4.1 Aufstellen Stellen Sie das D-F45 Präzisionsfräsgerät auf einen ebenen und ausreichend stabilen Arbeitstisch. Um sicherzustellen, dass das Gerät korrekt steht, sollte es mittels Wasserwaage und den verstellbaren Gerätefüßen exakt horizontal ausgerichtet werden. 2.4.2 Anschlüsse GEFAHR: Es sind ausschließlich die im Lieferumfang beigefügten original Anschlussleitungen zu verwenden! Schließen Sie die Frässpindel sowie den Lichtkopf an die dafür vorgesehenen Buchsen an. -
Seite 8: Einsetzen Der Frässpindel
Danach den Lichtkopf von unten auf die Spindel aufsetzen, das Lichtkabel mit dem Lichtkopf verbinden und mittels Rändel- schraube arretieren. Das D-F45 Präzisionsfräsgerät verfügt über einen Drehknauf (7), über den die maximale Drehzahl der Frässpindel voreingestellt werden kann. Zum Starten/Stoppen der Spindel muss der dazugehörige Schalter (6) betätigt werden. -
Seite 9: Werkzeugwechsel
Um ein sicheres Fixieren des Modelltisches zu gewährleisten, muss die Auflagefläche absolut frei von ➢ Verunreinigungen sein. Das D-F45 Präzisionsfräsgerät verfügt über eine magnetische Fixiermöglichkeit für den Modelltisch oder die optional erhältliche Frässchale. Dazu muss der Schalter auf der Geräteseite betätigt werden. Seite | 8... -
Seite 10: Höhenverstellung Des Fräsarms
Höhenverstellung des Fräsarms Um den Fräsarm des D-F45 Präzisionsfräsgerätes in der Höhe zu verstellen, muss der Klemmhebel (2) am Fräsarm gelöst wer- den. Danach kann die Höhe über das Handrad (1) eingestellt werden. Der Klemmhebel (2) muss danach für maximale Frässta- bilität wieder angelegt werden. -
Seite 11: Benutzung Des Fräsarms / Freies Fräsen / Vermessen
Gelenk nicht mehr beweglich ist. Ein übermäßiges Anziehen der Klemmungen ist un- bedingt zu vermeiden! Der Fräsarm des D-F45 Präzisionsfräsgerätes ist so gestaltet, dass er frei in alle Richtungen beweglich ist, um jegliche Fräs-, Ausblock- oder Vermessungsarbeiten durchzuführen. Zusätzlich ermöglichen die einzelnen Klemmungen der Armgelenke eine Teil- oder Vollfixierung in jeder beliebigen Stellung. -
Seite 12: Bohren
➢ Auszugstiefe auf die entsprechende Position/Höhe begrenzt. Mit dem D-F45 Präzisionsfräsgerät können dank des Bohrhebels (10) einfach und problemlos präzise Bohrungen gesetzt oder auch Interlocks gefräst werden. Die Bohrfunktion wird zusätzlich durch den einstellbaren Tiefenanschlag (9) unterstützt. Nachdem Säulengelenk (5) und Armgelenk (3) in gewünschter Position fixiert wurden, kann der Fräsarm nur noch in vertikaler Richtung bewegt werden. -
Seite 13: Fixieren Von Attachments / Geschieben
Fixieren von Attachments / Geschieben VORSICHT: Zubehörteile wie Parallelhalter für Geschiebe, Übertragungsspinne oder Ähnliches dürfen nur in der ➢ Vermessungsspindel Artikel-Nr. 15150 verwendet werden! Durch die zusätzliche Fixierschraube seitlich am Fräsarm ist es möglich, diesen in beliebiger Ausziehtiefe zu fixieren. Somit können problemlos Attachments/Geschiebe fixiert werden. -
Seite 14: Zubehör
Vermessungsset nach Ney Ø2,35mm 6 Service Sie haben ein hochwertiges Harnisch+Rieth – Produkt erworben, welches mehreren Qualitätsüberprüfungen und einer stren- gen Warenausgangskontrolle unterzogen wird. Sollte es wider Erwarten zu Störungen bei der Inbetriebnahme oder im Betrieb kommen, nehmen Sie bitte Kontakt mit unserem Kundenservice auf Sie das Gerät bei Ihrem Händler reklamieren oder... -
Seite 15: Eg-Konformitäts-Erklärung
Produkt: Produktbezeichnung: Präzisionsfräsgerät Modellbezeichnung: D-F45 Baujahr: 2020 allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nachfolgend) - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde. -
Seite 16: Garantiebedingungen
Die Garantiedauer beträgt 36 Monate und kann auf 60 Monaten Gesamtdauer verlängert werden. Für die Anerkennung von Garantieansprüchen ist ein Nachweis für die lückenlose Durchführung der von Harnisch+Rieth vor- geschriebenen Wartungen zu erbringen. Die Wartungsintervalle sind der Betriebsanleitung zu entnehmen. Als Nachweis gilt die durch einen Harnisch+Rieth eigenen Mitarbeiter oder autorisierten Service-Partner vollständig ausgefüllte Inspektions-... - Seite 17 Chemikalien, Reinigungsmitteln äußere Einwirkungen, z. B. Fremdbeschädigungen, Schäden durch Witterungseinflüsse oder sonstige Naturerschei- ➢ nungen Reparaturen oder Abänderungen, die nicht von Harnisch+Rieth oder einer von Harnisch+Rieth autorisierten dritten ➢ Stelle vorgenommen wurden Verwendung von Nicht-Originalzubehör oder Nicht-Originalersatzteilen von Harnisch+Rieth ➢...
