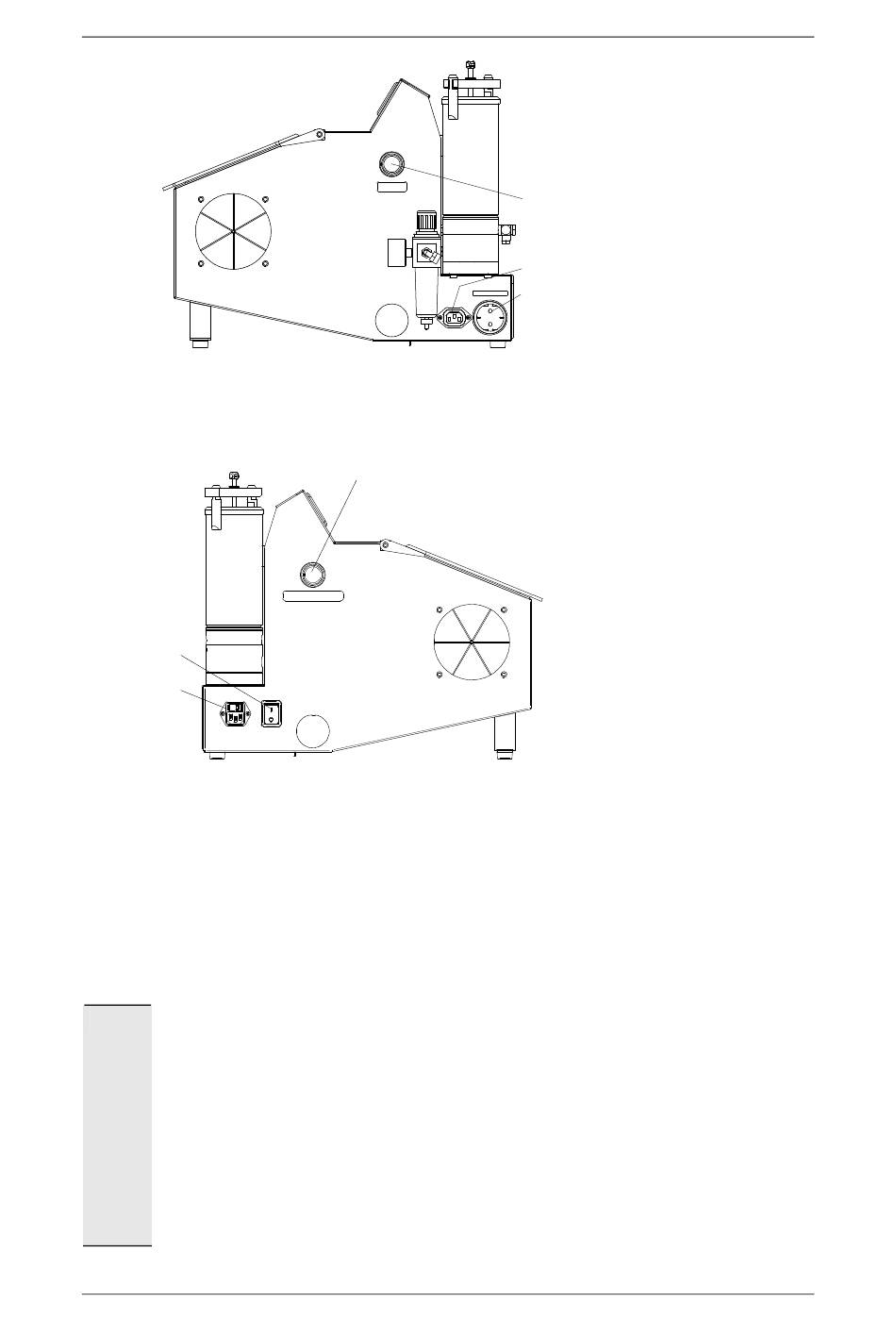

Abb. 8 Ansicht des Gerätes von rechts

3.8 Dosierung der Strahlmittelmenge

(siehe Abb. 4 Seite 6)
24
23
Abb. 9: Geräteansicht von links
Der Strahlmittelanteil im Punktstrahl des jeweiligen aktiven Strahlsystems wird mit den Einstell-
knopf des Druckreglers (19a) eingestellt und am Manometer (16) angezeigt.
Der eingestellte Wert wird automatisch abgespeichert und bleibt für alle Strahlsysteme künftig
erhalten bis er wieder geändert wird.
3.9 Wechseln oder Reinigen der Strahldüsen
(siehe Abb. 9 Seite 11 und Abb. 10 Seite 12)
Auf keinen Fall darf ein Strahlgriffel mit oder ohne Düse durch die Handdurchgriff-Öffnungen
Gefahr
aus dem Strahlraum genommen werden, solange das Gerät in Verbindung mit dem Netz und
der Druckluft steht und die Strahlmittelbehälter nicht entlüftet sind.
Verletzungsgefahr, besonders der Augen!
Das Aus- und Einbauen der Strahldüsen sollte bei geschlossener Frontklappe (2) vorgenom-
men werden!
Andernfalls vor dem Aus- und Einbau derselben bei geöffneter Frontklappe:
Strahldruckregler (18) auf Null (bar) drehen (Einstellknopf (18a) hochziehen = entriegelt)
-
oder Druckluftzuleitung vor dem Vordruckregler (durch Lösen der Schnellkupplung (62))
unterbrechen, siehe Abb. 5, Seite 7.
10
Strahldruck
19a
Strahlmittelmenge
18a
8
9
