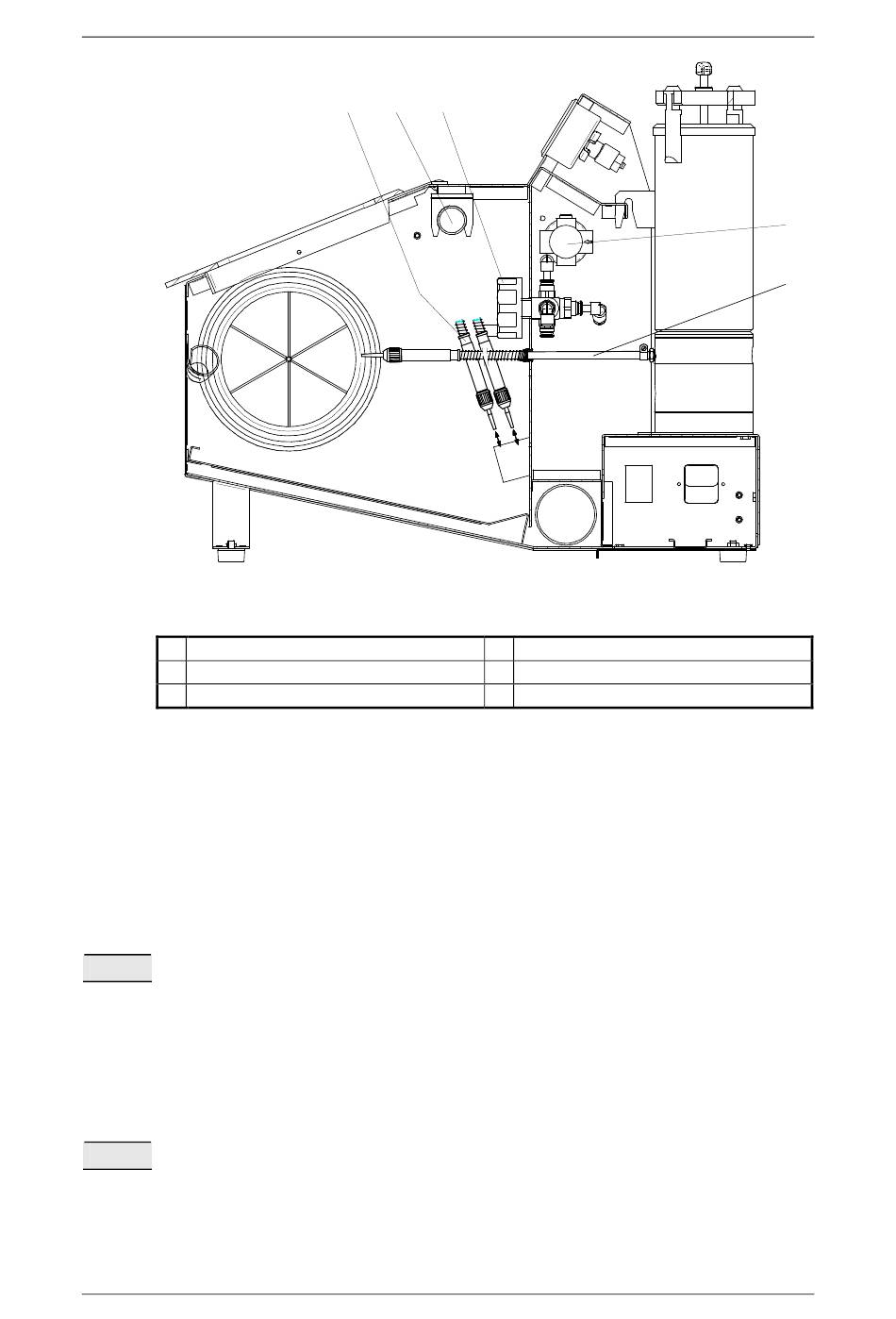

Abb. 4: Geräteansicht von rechts (Querschnitt)
19 Druckregler für Strahlmittelmenge
22 Wahlschalter für Strahlsysteme
3 Bedienung
3.1 Feinstrahlgerät an die erforderliche Absaugung anschließen
(siehe Abb. 2 Seite 4, und Abb. 3 Seite 5)
Die abzusaugende Luft tritt hauptsächlich an den Front-Zuluftöffnungen (27) ein, wird dicht über
den Geräteboden geleitet und hält hierdurch den Strahlraum stets sauber. Zusätzlich wird Luft
über die Handdurchgriffe (5) angesaugt.
Achtung Das Feinstrahlgerät F-S 40 darf nur mit Absaugung betrieben werden.
1. Die Absaugung mit dem rechten oder linken Anschluss (6) verbinden (Anschluss-Ø 47 mm).
Der nicht benötigte Anschluss (6) muss mit dem beigefügten Kunststoffdeckel verschlossen
werden.
2. Absaugung mit Steckdose (9) elektrisch verbinden (230V). Maximaler Elektro-Anschlusswert
1000 Watt.
3. Bitte beachten sie auch die Betriebsanleitung der Absaugung.
Hinweis Wir empfehlen unsere dazu passende Einplatz-Absaugung D-LE 255 S.
6
31
26
22
26 Strahlraumbeleuchtung
31 4x Strahlgriffel
41 Sand-Strahlschlauch
19
41
F-S 40 - 24.04.13 / Vers.: 1.1
