Montage
5.3 Montage Bausatz für kundenspezifische Aufsatzbacken
5.3.1 Fertigungshinweise für kundenspezifische Aufsatzbacken
22
Um den Bausatz für kundenspezifische Aufsatzbacken zu
montieren, werden für jede Grundbacke des Greifers zwei
Adapter (BSWS-AR) und eine eigengefertigte Aufsatzbacke mit
dem Bausatz (BSWS-URM) benötigt.
Bei dem Anfertigen von spezifischen Aufsatzbacken beachten,
dass die Bohrungen an allen Aufsatzbacken nach denselben
Fertigungsmaßen erstellt werden müssen.
Für die Eigenfertigung kundespezifischer Aufsatzbacken müssen
die Fertigungsmaße aus dem Katalogdatenblatt verwendet
werden. Das Katalogdatenblatt kann auf schunk.com
heruntergeladen werden. Eine 3D CAD-Vorlage kann auf
schunk.com im Bereich CAD-Datenservice heruntergeladen
werden.

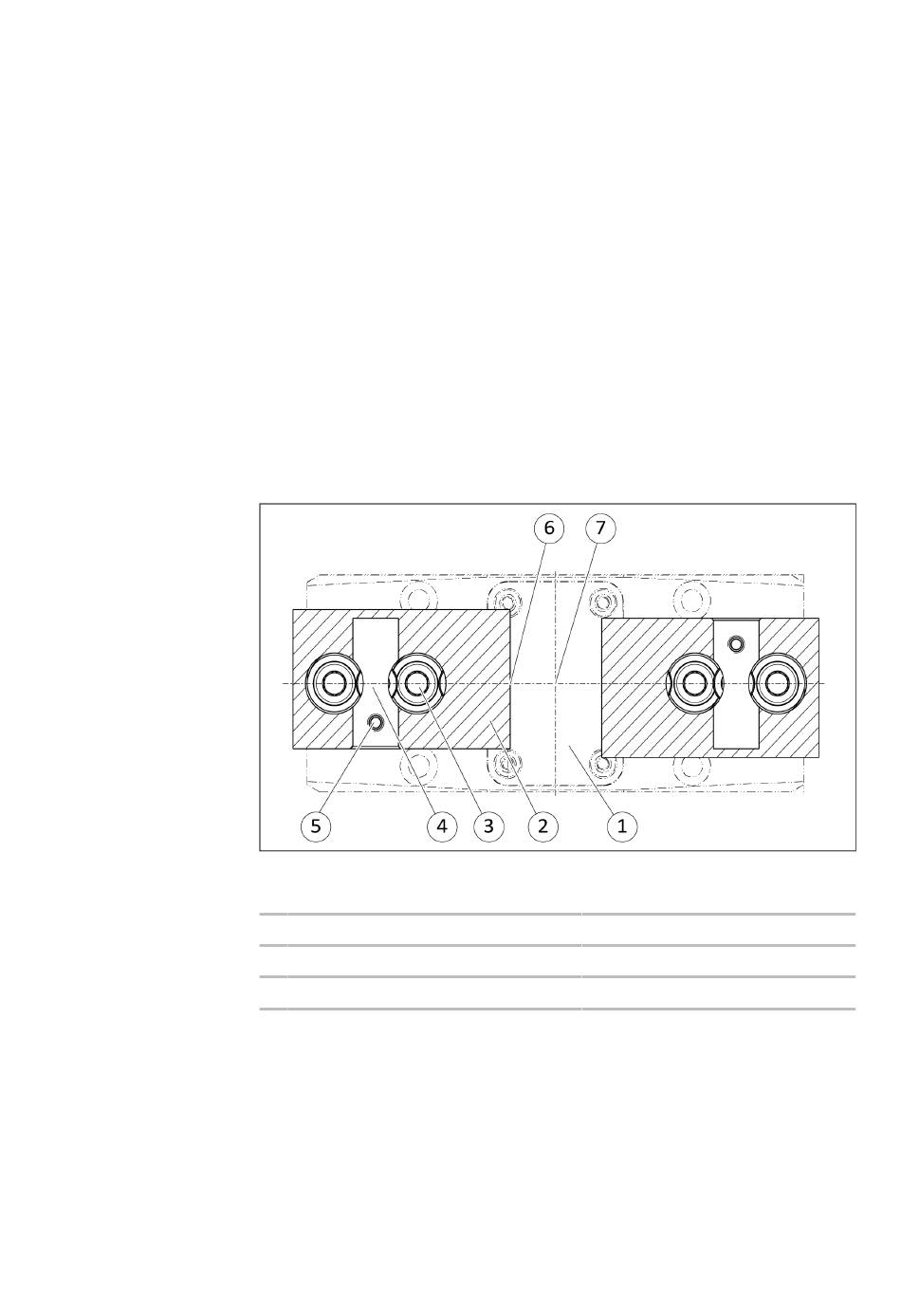

Schnittzeichnung kundenspezifische Aufsatzbacke
1 Greifer
2 Aufsatzbacke
3 Adapter
4 Bohrung Verriegelungsbolzen
5 Bohrung Gewindestift mit Zapfen
6 Aufsatzbacke Seite Greifermitte
7 Tool Center Point
