Wartung

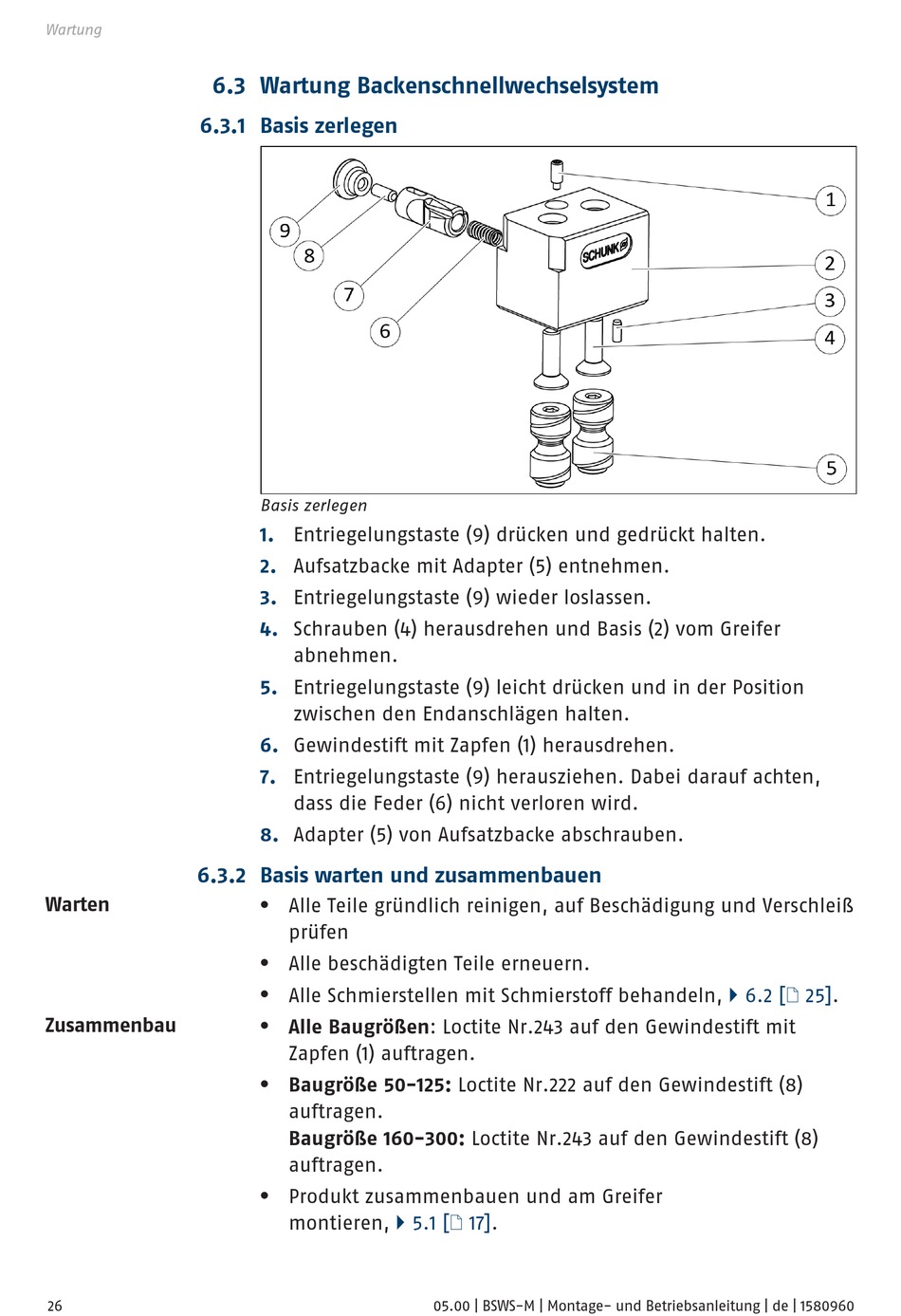

6.3 Wartung Backenschnellwechselsystem

6.3.1 Basis zerlegen

6.3.2 Basis warten und zusammenbauen

Warten
Zusammenbau
26
Basis zerlegen
1. Entriegelungstaste (9) drücken und gedrückt halten.
2. Aufsatzbacke mit Adapter (5) entnehmen.
3. Entriegelungstaste (9) wieder loslassen.
4. Schrauben (4) herausdrehen und Basis (2) vom Greifer
abnehmen.
5. Entriegelungstaste (9) leicht drücken und in der Position
zwischen den Endanschlägen halten.
6. Gewindestift mit Zapfen (1) herausdrehen.
7. Entriegelungstaste (9) herausziehen. Dabei darauf achten,
dass die Feder (6) nicht verloren wird.
8. Adapter (5) von Aufsatzbacke abschrauben.
Alle Teile gründlich reinigen, auf Beschädigung und Verschleiß
l
prüfen
Alle beschädigten Teile erneuern.
l
Alle Schmierstellen mit Schmierstoff behandeln,
l
Alle Baugrößen: Loctite Nr.243 auf den Gewindestift mit
l
Zapfen (1) auftragen.
Baugröße 50-125: Loctite Nr.222 auf den Gewindestift (8)
l
auftragen.
Baugröße 160-300: Loctite Nr.243 auf den Gewindestift (8)
auftragen.
Produkt zusammenbauen und am Greifer
l
montieren,
} 5.1
[/ 17].
05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960
[/ 25].
} 6.2
