- Seite 1 Montage- und Betriebsanleitung BSWS-M Backenschnellwechselsystem Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1580960 Auflage: 05.00 | 01.02.2024 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
5.2.2 Aufsatzbacke an Greifer montieren ..........21 5.3 Montage Bausatz für kundenspezifische Aufsatzbacken ....... 22 5.3.1 Fertigungshinweise für kundenspezifische Aufsatzbacken ....22 5.3.2 Verriegelungsmechanik in Aufsatzbacke montieren ......23 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... - Seite 4 6.3.2 Basis warten und zusammenbauen..........26 6.4 Wartung Backenschnellwechselsystem ohne Höhenaufbau......27 6.4.1 Aufsatzbacke zerlegen ..............27 6.4.2 Aufsatzbacke warten und zusammenbauen ........27 6.5 Wartung Bausatz für kundenspezifische Aufsatzbacken........ 27 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960...
-
Seite 5: Allgemein
Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 6: Begriffsdefinition
Die Gewährleistung beträgt 24 Monate ab Lieferdatum Werk bei bestimmungsgemäßem Gebrauch unter folgenden Bedingungen: Beachten der vorgeschriebenen Wartungs- und Schmierintervalle Beachten der Umgebungs- und Einsatzbedingungen Werkstückberührende Teile und Verschleißteile sind nicht Bestandteil der Gewährleistung. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 7: Lieferumfang
– 1x Bausatz Wechselsystem für den Einbau in kundenspezifische Aufsatzbacke 1.4 Zubehör Bei dem Bausatz für kundenspezifische Aufsatzbacken: Adapter BSWS-AR Für Informationen, welche Zubehör-Artikel mit der entsprechenden Produktvariante verwendet werden können, siehe Katalogdatenblatt. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 8: Grundlegende Sicherheitshinweise
Verwenden nicht zugelassener Ersatzteile Durch das Verwenden nicht zugelassener Ersatzteile können Gefahren für das Personal entstehen und Beschädigungen oder Fehlfunktionen am Produkt verursacht werden. Nur Originalersatzteile und von SCHUNK zugelassene Ersatzteile verwenden. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 9: Greiferfinger
Beim Arbeiten an und mit dem Produkt die Arbeitsschutzbestimmungen beachten und die erforderliche persönliche Schutzausrüstung tragen. Gültige Sicherheits- und Unfallverhütungsvorschriften einhalten. Bei scharfen Kanten, spitzen Ecken und rauen Oberflächen Schutzhandschuhe tragen. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 10: Grundsätzliche Gefahren
Das Produkt keinen korrosiven Medien aussetzen. Ausgenommen sind Produkte für spezielle Umgebungsbedingungen. Auftretende Störungen umgehend beseitigen. Die Wartungs- und Pflegehinweise beachten. Gültige Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften für den Einsatzbereich des Produkts beachten. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 11: Schutz Bei Inbetriebnahme Und Betrieb
Herabfallende und herausschleudernde Bauteile Herabfallende und herausschleudernde Bauteile können zu schweren Verletzungen bis hin zum Tod führen. Durch geeignete Maßnahmen den Gefahrenbereich absichern. Während des Betriebs den Gefahrenbereich nicht betreten. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 12: Technische Daten
0.47 0.038 0.86 0.048 0.19 1.67 0.146 Umgebungs- und Einsatzbedingungen Umgebungstemperatur [°C] min. max. +130 Schutzart IP Weitere technische Daten enthält das Katalogdatenblatt. Es gilt jeweils die letzte Fassung. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 13: Aufbau Und Beschreibung

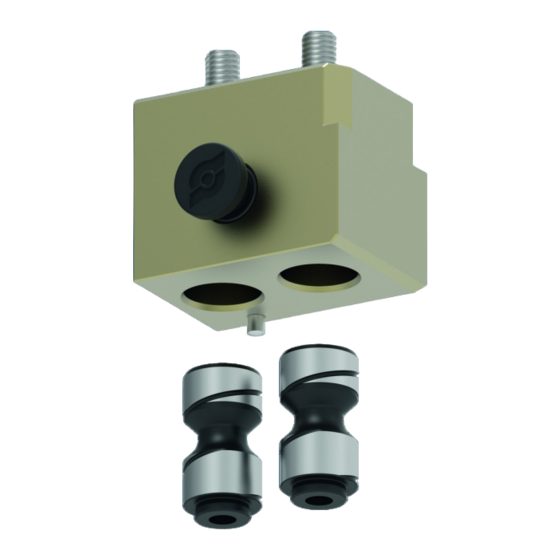

Das Backenschnellwechselsystem besteht aus zwei Adaptern (BSWS-A) und einer Basis mit Wechselsystem (BSWS-BM) pro Grundbacke am Greifer, } 1.3 [/ 7]. HINWEIS Die Basis (BSWS-BM) kann nicht mit den Adaptern (BSWS-AR) kombiniert werden. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 14: Backenschnellwechselsystem Ohne Höhenaufbau (Bsws-Ar Mit Bsws-Abrm)
Adaptern (BSWS-AR) und einer Aufsatzbacke mit Wechselsystem aus Aluminium (BSWS-ABRM) pro Grundbacke am Greifer, [/ 7]. } 1.3 HINWEIS Die Aufsatzbacke mit Wechselsystem aus Aluminium (BSWS-ABRM) kann nicht mit den Adaptern (BSWS-A) kombiniert werden. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 15: Bausatz Für Kundenspezifische Aufsatzbacken (Bsws-Ur)
} 1.3 Für die Montage am Greifer sind zwei Adapter (BSWS-AR) notwendig, } 1.4 [/ 7]. HINWEIS Die kundenspezifische Aufsatzbacke mit dem Bausatz (BSWS-URM) kann nicht mit den Adaptern (BSWS-A) kombiniert werden. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 16: Montage
Bei der Montage vorsichtig vorgehen. ACHTUNG Sachschaden durch falsche Aufsatzbacken! Beim Verwenden von Aufsatzbacken muss die maximal zulässige Länge und das maximale Gewicht eingehalten werden. Katalogdatenblatt beachten. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 17: Montage Backenschnellwechselsystem
Bei Ausführung des Greifers in der Variante "SD" (staubdicht) sind die Schrauben zu kurz. Bei Variante "SD" längere Schrauben verwenden. Diese sind nicht im Lieferumfang enthalten. Anzugsdrehmoment Baugröße Anzugsdrehmoment [Nm] Tab.: Befestigungsschrauben Basis 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 18: Adapter An Aufsatzbacke Montieren
Montage 5.1.2 Adapter an Aufsatzbacke montieren Adapter an Aufsatzbacke montieren Beide Adapter (1) mit Schrauben (3) an die Aufsatzbacke (2) befestigen. ð Schrauben mit Loctite Nr.243 sichern. ð Anzugsdrehmoment beachten. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 19: Aufsatzbacke An Basis Montieren
Vertauschen der beiden Aufsatzbacken auf dem Greifer zu verhindern. Hierfür wird nur eine Basis mit dem Passstift ausgestattet und die zugehörige Aufsatzbacke mit der entsprechenden Bohrung. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 20: Montage Backenschnellwechselsystem Ohne Höhenaufbau
Bei Ausführung des Greifers in der Variante "SD" (staubdicht) sind die Schrauben zu kurz. Bei Variante "SD" längere Schrauben verwenden. Diese sind nicht im Lieferumfang enthalten. Anzugsdrehmoment Baugröße Anzugsdrehmoment [Nm] Tab.: Befestigungsschrauben Adapter 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 21: Aufsatzbacke An Greifer Montieren
Federvorspannkraft unkontrolliert in die Ausgangsposition schnippt, ist ein erhöhter Kraftaufwand bei erneuter Betätigung notwendig. Optional: Entriegelungstaste (3) abschrauben, falls der Überstand zu Platzproblemen führt oder eine unbeabsichtigte Betätigung verhindert werden soll. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 22: Montage Bausatz Für Kundenspezifische Aufsatzbacken
Bereich CAD-Datenservice heruntergeladen werden. Schnittzeichnung kundenspezifische Aufsatzbacke Greifer 5 Bohrung Gewindestift mit Zapfen 2 Aufsatzbacke 6 Aufsatzbacke Seite Greifermitte 3 Adapter Tool Center Point 4 Bohrung Verriegelungsbolzen 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 23: Verriegelungsmechanik In Aufsatzbacke Montieren
Gewindestift (2) vorsichtig auf Anschlag einschrauben und eine Viertel Umdrehung zurückdrehen. ð Gewindestift (2) bleibt dabei in der Bohrung versenkt. ð Darauf achten, dass kein Loctite in die Bohrung des Verriegelungsbolzen gelangt. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 24: Adapter Am Greifer Montieren
Weise wie beim Backenschnellwechselsystem ohne Höhenaufbau, [/ 20]. } 5.2.1 5.3.4 Aufsatzbacke an Greifer montieren Das Montieren der Aufsatzbacken am Greifer erfolgt in der gleichen Art und Weise wie beim Backenschnellwechselsystem ohne Höhenaufbau, } 5.2.2 [/ 21]. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 25: Wartung
SCHUNK grease 1 Tab.: Empfohlene Schmierstoffe Details zu den SCHUNK Schmierstoffbezeichnungen sind unter schunk.com/lubricants verfügbar Das Produkt enthält standardmäßig lebensmittelkonforme Schmierstoffe. Die Anforderungen der Norm EN 1672-2:2020 werden nicht vollumfänglich erfüllt. 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 26: Wartung Backenschnellwechselsystem
Alle Baugrößen: Loctite Nr.243 auf den Gewindestift mit Zapfen (1) auftragen. Baugröße 50-125: Loctite Nr.222 auf den Gewindestift (8) auftragen. Baugröße 160-300: Loctite Nr.243 auf den Gewindestift (8) auftragen. Produkt zusammenbauen und am Greifer montieren, [/ 17]. } 5.1 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... -
Seite 27: Wartung Backenschnellwechselsystem Ohne Höhenaufbau
Produkt zusammenbauen und am Greifer montieren, } 5.2 [/ 20]. 6.5 Wartung Bausatz für kundenspezifische Aufsatzbacken Das Zerlegen, Warten und Zusammenbauen erfolgt in der gleichen Art und Weise wie beim Backenschnellwechselsystem ohne Höhenaufbau, [/ 27]. } 6.4 05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960... - Seite 28 SCHUNK SE & Co. KG Spanntechnik | Greiftechnik | Automatisierungstechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
